Es können
unsymmetrische Signale verarbeitet werden.
Wenn Sie einen unsymmetrischen (also meist
zweipoligen) 6,3
verwenden, wandelt der Line Eingang das
Signal, das am Ring anliegt, automatisch in
Masse um. Der Ring muss mit Masse
verbunden sein,
unsymmetrisch ist.
Lesen Sie bitte unbedingt die Hintergrundinformationen,
die Ihnen das Kapitel „Symmetrisch und Unsymmetrisch"
liefert.
Mikrofon- und Line Eingänge sollten nicht
gleichzeitig belegt werden, sonst kommt es zu
Beeinträchtigungen
Rückkopplungen, da sie sich den Schaltkreis
des Vorverstärkers teilen (aber nicht die
Phantomspeisung) – also entweder nur das
Mikrofon anschließen oder ein Line Pegel
Gerät.

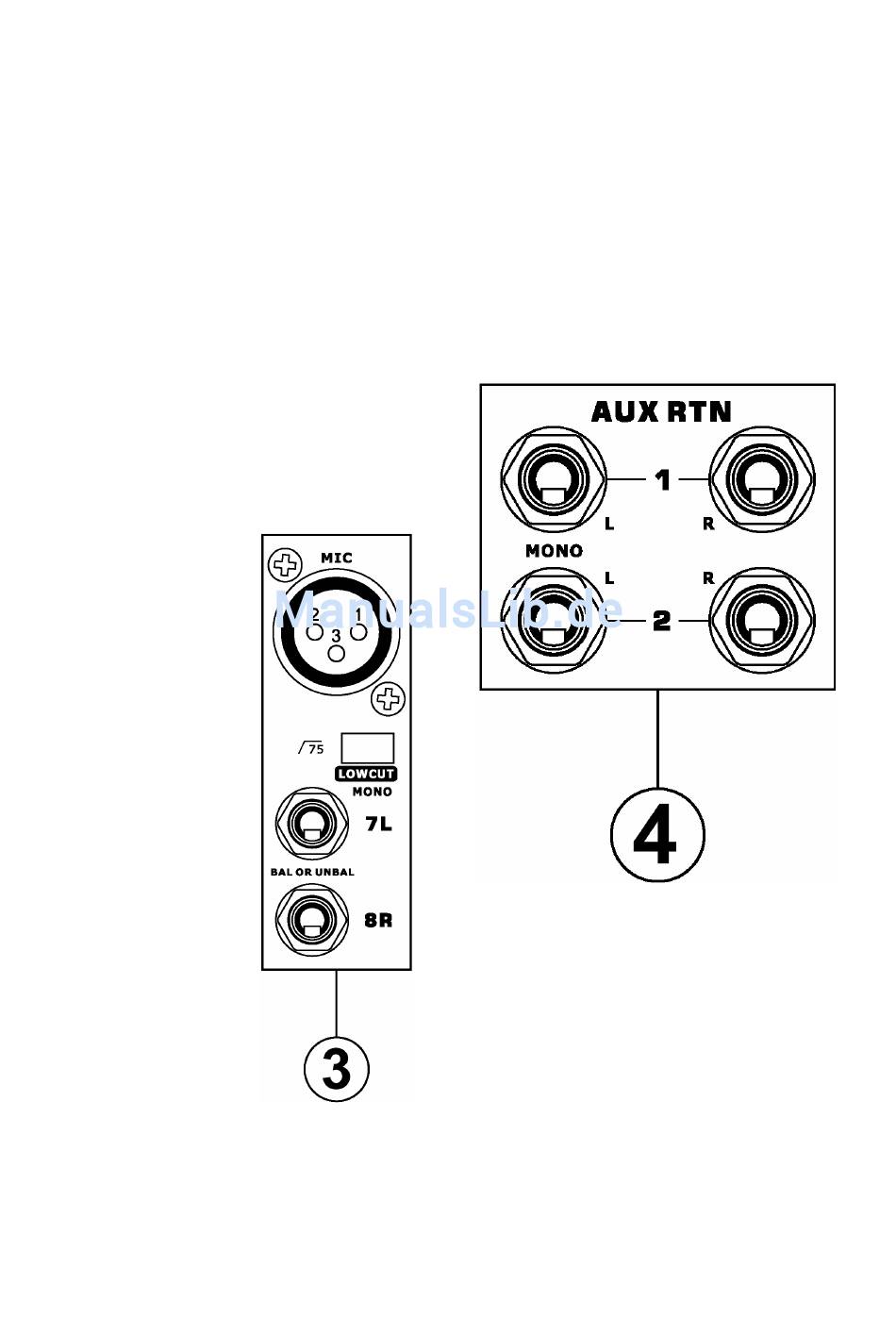

3. STEREO LINE EINGÄNGE
HELIX BOARD
FIREWIRE MKII verfügt
über einige Stereo
Kanäle, die jeweils mit
zwei symmetrischen,
dreipoligen 6,3 mm
Mono Klinkenbuchsen
ausgestattet sind (Sie
können auch
unsymmetrische Signale
anschließen). Diese
Stereo Eingangskanäle
sind für stereophone
Leitungspegel
ausgelegt, also die
linken und rechten
Ausgänge beispielweise
eines Keyboards, eines
Drum Computers,
Synthesizers, Samplers,
eines Effektgeräts, oder
eines HiFi Geräts wie
CD, DVD, MD oder DAT
Players.
Ist das Eingangssignal
mono, sollte nur der
linke Eingang
(MONO)" benutzt
werden. Das Signal wird
automatisch auch auf den rechten Kanal
gelegt, der Kanal verhält sich dann wie ein
reiner Monokanal (dies ist das Geheimnis einer
„normalisierten" Klinkenbuchse). Umgekehrt
funktioniert dies nicht, d.h. wenn Sie nur den
rechten Eingang verwenden, erscheint das
Signal auch nur in der rechten Summe.
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
symmetrische oder
mm Klinkenstecker
wenn das Signal
der Signale und
18
„L
Zwei der Stereokanäle, nämlich 7/8 und 9/10,
haben sowohl Line
zusätzlich noch Mikrofoneingänge.
diese Doppelbelegung
Vielseitigkeit des Mixers enorm. Jedoch sollten
Mikrofon- und Line Eingänge nicht gleichzeitig
belegt werden, denn sonst kommt es zu
Beeinträchtigungen der Signale und womöglich
zu Rückkopplungen – also entweder nur das
Mikrofon anschließen oder ein Line Pegel
Gerät.

4. STEREO AUX RTN 1 und RTN

2
An diese symmetrischen
werden in der Regel die Rückführungen (daher
„Returns"), also das
Ausgangssignal
Effektprozessors angeschlossen. Sie können
jedoch selbstverständlich
zusätzliche Eingänge
verwendet werden, wenn Ihnen die Anzahl der
Stereokanäle nicht
Lautstärkeregelung
geschieht in der Sektion AUX RETURN 1 und
2 (#54).
Ist das Eingangssignal mono, sollte nur der
linke Eingang „L (MONO)" benutzt werden.
Das Signal wird dann automatisch auch auf
den rechten Kanal
funktioniert dies nicht, d.h. wenn Sie nur den
Eingänge als auch
Durch
erhöht sich die
Klinkenbuchsen
linke und rechte
eines externen
einfach als
mit Lautstärkeregler
ausreicht. Die
und Buszuordnung
gelegt. Umgekehrt
