rechten Eingang verwenden, erscheint das
Signal auch nur in der rechten Summe.

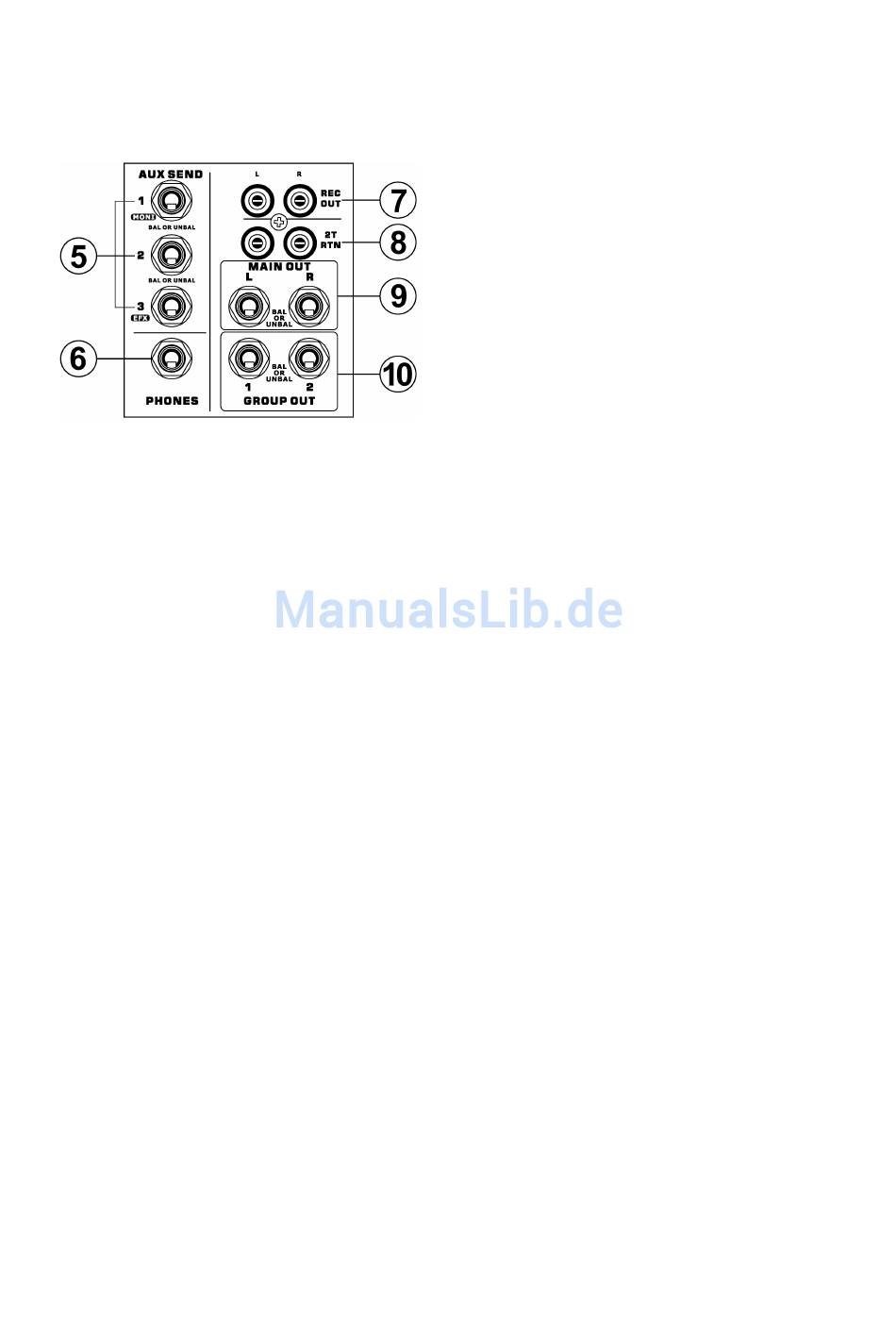

5. AUX SENDS

Dies sind die Ausgänge der Ausspielwege,
also die Summe der jeweiligen AUX SEND
Regler pro Kanal
entsprechenden Summenregler (#48). An jede
dieser symmetrischen 6,3 mm Klinkenbuchsen
kann der Eingang eines externen Geräts
angeschlossen werden.
Ausspielwege dienen dazu, externe Geräte in
die Gesamtmischung zu integrieren oder,
zusätzlich zur Gesamtmischung, eine weitere
Mischung zu erstellen.
Beim HELIX BOARD 18 FIREWIRE MKII gibt
es drei Ausspielwege. Sie sind unterschiedlich
beschaltet, was sich zusätzlich noch durch
individuelle Schalter in den Kanälen (#26)
ändern lässt.
Es gibt grundsätzlich Pre Fader und Post
Fader Ausspielwege. Handelt es sich um ein
Pre Fader Signal,
Bühnenmonitor angeschlossen. Ist es ein Post
Fader Signal, werden
Effektgeräte angeschlossen.
AUX 1 ist immer Pre Fader – daher auch die
Beschriftung mit MONI.
AUX 2 kann mit Hilfe eines Schalters pre oder
post geschaltet werden.
AUX 3 ist immer Post Fader – daher auch die
Beschriftung mit EFX.
Werden Effektgeräte angesteuert, dienen die
Stereo AUX Returns (#4) zum Anschluss der
Effekt-Rückführungen
Effektgeräts). Sie können aber ebenso gut die
Stereokanäle 7/8, 9/10, 11/12 oder 13/14
verwenden, wenn Sie die vollen Funktionen
eines Kanalzuges (z.B. Klangregelung) für die
Rückführungen brauchen.
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
(#30) und der
wird meist ein
meist externe
(der Ausgänge des
Anmerkung: Wenn das
Ausgangs unsymmetrisch ist, wird die Kabelführung
automatisch unsymmetrisch,
dreipoliges Anschlusskabel verwenden.
Im Zusammenhang
Schnittstelle kann auf die AUX SEND 1
Sammelschiene neben den einzelnen AUX
Send Signalen aus den Eingangskanälen auch
das zurückgeführte Signal aus dem Rechner
für Monitorzwecke geschaltet werden (siehe
auch #45).
EFFEKTGERÄTE:
PARALLEL?
Diese beiden Begriffe fallen häufiger, hier wird
erklärt, was damit gemeint ist.
„Seriell" bedeutet, dass das gesamte Signal
das Mischpult verlässt (INSERT SEND), zu
einem externen (Effekt-) Gerät geroutet und
zum Mischpult zurückgeführt wird (INSERT
RETURN). Beispiele: Kompressor, Limiter,
grafischer Equalizer, Noise Gate.
„Parallel" bedeutet, dass lediglich ein Anteil
des „trockenen" Original Signals zu einem
Effektgerät geroutet wird (AUX SEND), dort
bearbeitet und wieder zurückgeführt wird, wo
es dann mit dem „trockenen" Originalsignal
gemischt wird - vorausgesetzt, im externen
Gerät ist das Mischungsverhältnis von Direkt-
und Effektsignal auf „100 % Effekt" eingestellt
(manchmal auch mit „wet" bezeichnet, im
Gegensatz zum unbearbeiteten Originalsignal,
das mit „dry" bezeichnet wird).
Die Ausgänge des Effektgerätes werden in der
Regel an einen STEREO AUX RETURN oder
einen der Stereoeingänge des Mischpults
angeschlossen. Die Signalstärke des Halls
kann nun mit
Lautstärkeregler eingestellt werden, d.h. es
wird Hall hinzugemischt. Das erklärt auch,
warum das Mischungsverhältnis im Effektgerät
unbedingt auf „100 % wet" stehen muss – die
Mischung von Original-
geschieht nämlich erst im Mixer.
Auf diese Art
Eingangskanäle ein
ansteuern. Beispiele: Hall, Delay, Chorus, etc.
6. PHONES
Nachfolgegerät des AUX
auch wenn Sie ein
mit der FireWire
SERIELL ODER
dem entsprechenden
und Effektsignal
können verschiedene
einziges Effektgerät
