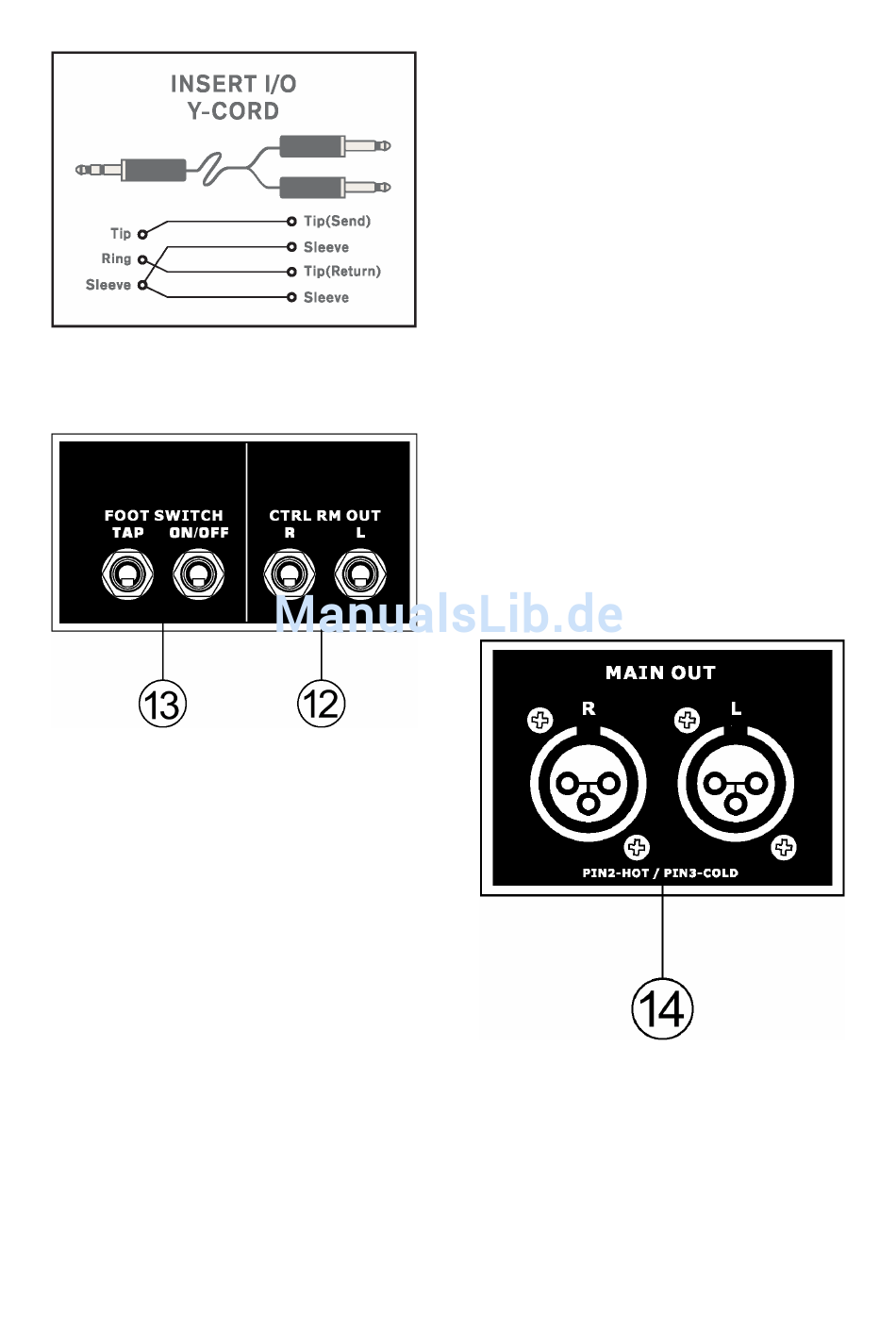

Zur Belegung von Insert Kabeln siehe auch
„TYPISCHE KABELVERBINDUNGEN".
12. CTRL RM OUT L/R
Es gibt zwei unsymmetrische Klinkenbuchsen
(linker und rechter Kanal) für den Anschluss
von Kontrollmonitoren
Lautsprechersystemen. Das Signal, das an
diesen Ausgängen anliegt, ist identisch mit
dem am Ausgang PHONES (#6), allerdings mit
einem anderen Pegel.
Summensignal (bzw. das REC OUT Signal),
das 2T Return Signal, das FireWire Return
Signal oder ein SOLO Signal abgehört werden.
Die Lautstärke wird mit dem Regler CTRL RM /
PHONES (siehe auch #43) eingestellt.

13. FOOT SWITCH

Diese beiden Klinkenbuchsen sind für den
Anschluss von Fußschaltern vorgesehen, mit
deren Hilfe bestimmte Eigenschaften des
eingebauten digitalen Effektgerätes gesteuert
werden können.
Die Fußschalter sind nicht im Lieferumfang
enthalten. Beachten Sie, dass es sich um
sogenannte Impulsschalter
switch") handeln muss, die lediglich einen
Schaltimpuls abgeben (im Gegensatz zu
einem Permanentschalter, der eine Funktion
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
oder anderen
Hier kann das
(„momentary
so lange schaltet,
geschlossen ist).
ON / OFF
An diese Klinkenbuchse wird ein Fußschalter
zum Ein- und Ausschalten des Effektsignals
angeschlossen. Dies ist besonders praktisch,
wenn Sie zwischen zwei Musikstücken über
das Gesangsmikrofon
Ansagen sollten ohne Effektanteil gemacht
werden, da sich die Sprachverständlichkeit
dadurch immens erhöht. Um nicht zum Pult
laufen zu müssen, haben die cleveren Phonic
Ingenieure diesen
integriert.
TAP
Der mit TAP gekennzeichnete Anschluss wird
zur Fernbedienung der TAP DELAY Funktion
benutzt (gilt für
Effektprogramme A0 ~ A8).
Dieses Feature ist einmalig. Nun kann der
Sänger selbst die Delay Zeit im Rhythmus des
jeweiligen Musikstückes
seinen Platz in der Mitte der Bühne zu
verlassen.
14. MAIN L & R
Diese beiden dreipoligen XLR Buchsen sind
die Ausgänge des Mixers. Hier liegt die
endgültige Mischung aus der Summenschiene
an. Sie senden ein symmetrisches oder
unsymmetrisches Signal (je nachdem, was für
ein Kabel Sie verwenden) mit Line Pegel an
externe Geräte
Signalprozessoren oder Endstufen).
Es gibt zusätzlich zu diesen XLR Buchsen
zwei dreipolige Klinkenbuchsen
wie der Schaltkreis
Ansagen machen.
Fußschalteranschluss
die Tap Delay
einstellen, ohne
(z.B. Equalizer,
auf der
