Phonic Helix Board 18 FireWire MKII Bedienungsanleitung Seite 25

POST (#52) in der Summen Sektion. In der
Stellung PRE wird das Signal hinter der
Klangregelung, jedoch vor dem Kanalfader
abgegriffen, ist also unabhängig von der
Stellung des Kanal Faders, in der Stellung
POST wird das Signal erst nach dem Fader
und PAN Regler abgegriffen.
Die PRE Fader Stellung, die sog. PFL (Pre
Fader Listening) Funktion, ist nützlich beim
Einpegeln eines Kanalsignals. Sie hören zwar
nicht die Position im Stereobild, aber Sie
können den Pegel exakt einstellen, ohne das
Signal auf irgendwelche
schicken, da die
unabhängig vom Schalter ON (#29) ist. Auf
diese Weise ist ein „stummes" Einpegeln
möglich, was unvorhergesehene Signalspitzen
oder ähnliche „Katastrophen"
unterbindet.
Achtung: Weil eben der Pegel im Kanal
dargestellt wird, routet die PFL Funktion das
Kanalsignal mit „Unity
Abhörsektion. Dadurch kann der Pegel an den
Ausgängen PHONES (#6) und CONTROL
ROOM (#12) sehr hoch sein, je nach Stellung
des Reglers CONTROL ROOM / PHONES
(#51). Es ist daher eine gute Idee, diesen
Regler immer wieder herunter zu drehen,
bevor Sie eine PFL SOLO Funktion aktivieren.
Die POST Fader Stellung wird vor allem beim
Abmischen im Studio gebraucht. Sie wird auch
AFL (After Fader Listening) genannt. Da das
Signal auch hinter
abgegriffen wird, und es sich bei der POST
Funktion um eine Stereofunktion handelt,
können Sie überprüfen,
Lautstärkeanteil und
Panoramaposition das Signal in der Mischung
vertreten ist. Man nennt diese Solofunktion
daher auch „SOLO IN PLACE". Sie ist wichtig
bei der Beurteilung ganzer Sätze wie z.B.
Chorgesang, Bläser- oder Streichersätze usw.
Sie können nun den Kanalpegel mit dem GAIN
Regler (#21) exakt einstellen und die Wirkung
der Klangregelung optisch und akustisch
überwachen. Das heißt im Umkehrschluss,
dass Sie die SOLO Taste eigentlich sehr oft
betätigen sollten, nämlich immer dann, wenn
Sie die Klangregelung betätigen.
Weil eben die Lautstärke des SOLO Signals
auch von dem Lautstärkeregler PHONES /
CTRL RM (#51) abhängt, hören Sie auch kein
Solo Signal, wenn er nicht aufgedreht ist! Der
angezeigte Pegel in der Pegelanzeige ist
jedoch unabhängig von diesem Regler – die
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
Ausgänge zu
PFL Funktion auch
im Vorfeld
Gain" Pegel zur
dem Panoramaregler
mit welchem
in welcher
Pegelanzeige zeigt den tatsächlichen Pegel im
Kanal an!
Hinweis: Sie können mehrere SOLO Schalter
verschiedener Kanäle gleichzeitig drücken –
das hat ja in bestimmten Situationen durchaus
Vorteile. Dies ist aber auch eine mögliche
Fehlerquelle: Die Signale addieren sich in der
CONTROL ROOM Sektion und auch in der
Pegelanzeige. Wenn Sie also nur einen Kanal
überprüfen wollen, stellen Sie sicher, dass
auch nur der eine SOLO Schalter gedrückt ist.

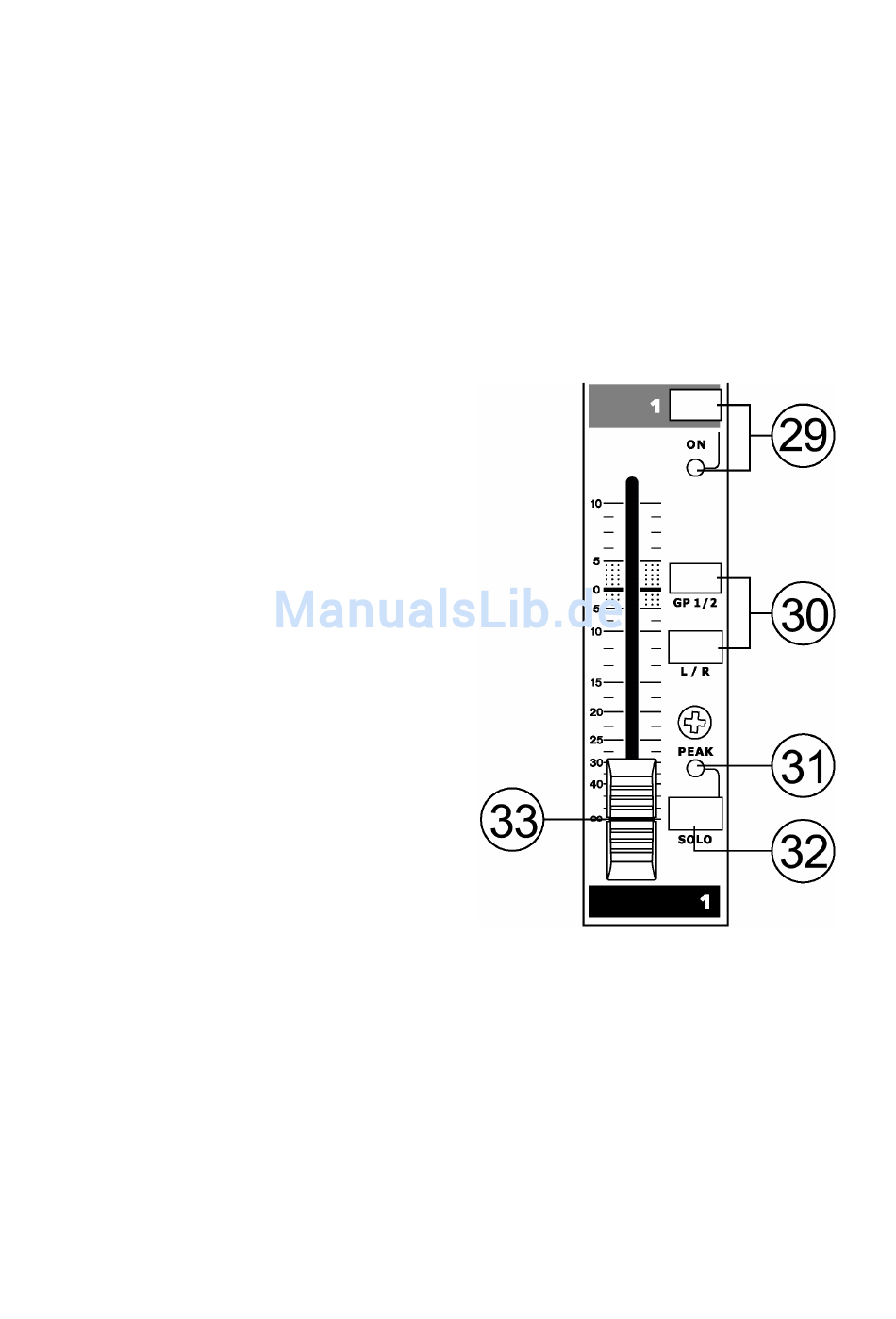

33. FADER
REGLER)
Dieser 60 mm Flachbahn Schiebesteller mit
linearer Kennlinie
Ausgangslautstärke des Kanals, und zwar in
allen Sammelschienen,
Kanalsignal geroutet wurde, also Subgruppen
1/2 und Summe L/R. Des weiteren hat der
Fader Einfluss auf das Signal, das in die A/D
Wandler der FireWire Schnittstelle gelangt,
wenn der FIREWIRE PRE/POST Schalter des
Kanals (#25) ist auf POST gestellt ist.
Der Fader hat einen Regelbereich von -∞, also
aus (Regler ganz nach unten), über die „Unity
Gain" Position bei der Markierung „0", bei der
keine Pegelbeeinflussung
weder eine Absenkung noch eine Anhebung
(LAUTSTÄRKE
bestimmt die
auf die das
stattfindet, d.h.
25
