Phonic Helix Board 18 FireWire MKII Bedienungsanleitung Seite 10

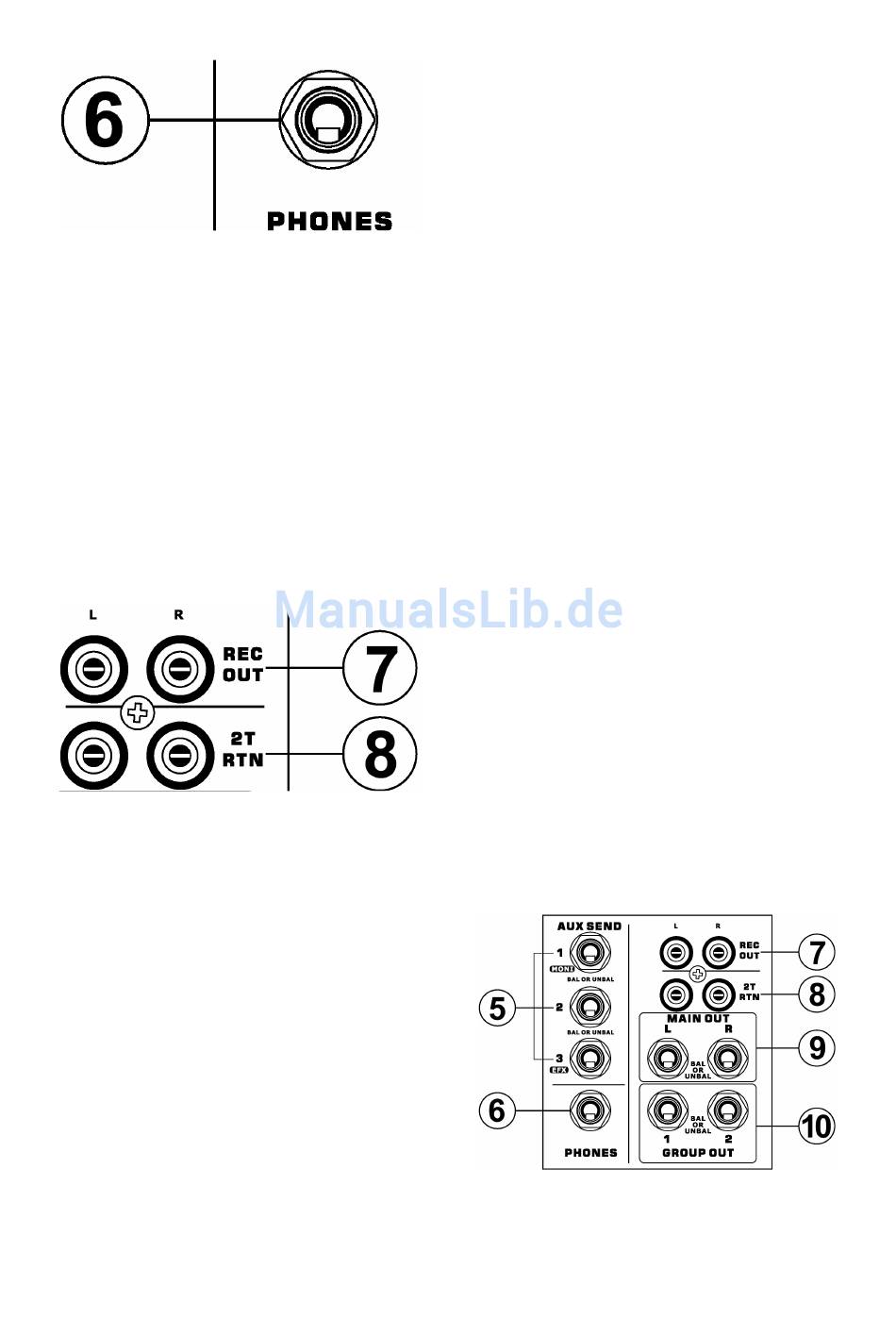

An diese Stereo Klinkenbuchse wird ein
Kopfhörer angeschlossen. Hier kann das
Summensignal (bzw. das REC OUT Signal),
das 2T Return Signal, das Gruppensignal, ein
SOLO Signal oder die Rückführung der
FireWire Schnittstelle
(Näheres siehe #50). Die Lautstärke wird mit
dem Regler CTRL RM / PHONES (#51)
eingestellt.
Das PHONES Signal ist übrigens vom Gehalt
her identisch mit den Signalen an den
CONTROL ROOM Ausgängen (#12), jedoch
mit einem anderen Ausgangspegel, da es noch
den Kopfhörerverstärker durchlaufen hat.
7. REC OUT L / R
Diese unsymmetrischen Zweispurausgänge in
Form von Cinch Buchsen sind für den
Anschluss von
Signalpegeln (-10 dBV) ausgelegt. Schließen
Sie hier die Eingänge Ihres Aufnahmemediums
an, also Kassettenrekorder,
Soundkarte oder Laptop.
Das Signal für diese Recording Ausgänge
stammt aus der Summenschiene, und zwar
wird es, wie bei den Summenausgängen (#9
bzw. #14), hinter den beiden MAIN FADERN
(#57) abgegriffen – es ist also im Pegel
abhängig von der
Lautstärkeregler.
8. 2T RTN L/ R
Diese unsymmetrischen Zweispureingänge in
Form von Cinch Buchsen sind für den
Anschluss von
Signalpegeln (-10 dBV) ausgelegt. Schließen
Sie hier die
Aufnahmemediums oder Zuspielers an, also
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
abgehört werden
semiprofessionellen
DAT, MD,
Stellung dieser
semiprofessionellen
Ausgänge Ihres
Tape Deck, DAT, MD, MP3 oder CD Spieler,
Soundkarte oder Laptop. Die Signale werden
mit dem Lautstärkeregler
kontrolliert (Näheres siehe #53).
9. MAIN L & R
Die MAIN Ausgänge sind die Hauptausgänge
des Mischpults. Hier liegt die endgültige
Mischung aus der Summenschiene an. Sie
senden ein symmetrisches
unsymmetrisches Signal (je nachdem, was für
ein Kabel Sie verwenden und ob das Zielgerät
einen symmetrischen oder unsymmetrischen
Eingang hat) mit Line Pegel an externe
Geräte.
Schaltungstechnisch liegen diese Ausgänge
tatsächlich ganz am Ende der Signalkette,
eben hinter den MAIN FADERN (#57). Sie
können diese Ausgänge verwenden, um
Equalizer, Signalprozessoren oder Endstufen,
aber auch professionelle Aufnahmegeräte, etc.
anzuschließen. Es gibt natürlich noch eine
andere Möglichkeit,
Aufnahmegerät anzuschließen, nämlich die
Cinch Ausgänge REC OUT (#7).
Neben diesen Klinkenbuchsen findet man auf
der Rückseite des Geräts männliche XLR
Buchsen, die ebenfalls
bezeichnet sind. Diese Buchsen sind parallel
verdrahtet, enthalten also dasselbe Signal.
Wenn beide Buchsen belegt werden, um
verschiedene Zielgeräte anzusteuern, achten
Sie bitte darauf, dass beide Kabelführungen
symmetrisch sind. Wird z.B. eine Monoklinke
verwendet, ist der
automatisch unsymmetrisch, also auch der
XLR Ausgang!
10. GROUP
Diese dreipoligen 6,3 mm Klinkenbuchsen
enthalten die Signale
Subgruppen 1 und 2, in der Lautstärke
abhängig von der Stellung der jeweiligen
2T RETURN
oder
ein Zweispur
mit MAIN L&R
komplette Ausgang
aus den zwei
