Phonic Helix Board 18 FireWire MKII Bedienungsanleitung Seite 30

Die unter #44 zum FireWire Wahlschalter
erläuterten Angaben machen klar, dass die
dort angezapften Signale vor den jeweiligen
Summenreglern entnommen
Lautstärke, mit denen die Wandler 15 und 16
angesteuert werden, wird nun mit diesem
TRIM Regler bestimmt. Auch hier besteht die
Möglichkeit, jenseits der „Unity Gain" Stellung
(12-Uhr Position) das Signal noch kräftig
anzuheben.
Technisch gesehen handelt es sich um ein
Tandempotentiometer,
gleichzeitig regelt.
44. FIREWIRE
AUX 2/3 – GP 1/2 - MAIN
Dieser Dreifach-Wahlschalter bestimmt die
Signalquelle, mit der die A/D Wandler 15 und
16 in der FireWire Schnittstelle gespeist
werden.
In der rechten Position
Summensignale L/R
Schnittstelle und damit zum Rechner (so wie
beim Vorgängermodell
FireWire). Die Signale werden vor den MAIN
FADERN (#57) abgegriffen.
In der mittleren Position gelangen die Signale
der Gruppen 1 und 2 in die FireWire
Schnittstelle und damit zum Rechner. Die
Signale werden noch vor den Gruppenfadern
(#56) abgegriffen.
In der linken Position gelangen die Signale
Ausspielwege AUX SEND 2 und 3 in die
FireWire Schnittstelle und damit zum Rechner.
Auch hier werden die Signale noch vor den
Summenreglern (#42) angezapft.
Erst dieser neuartige FireWire Wahlschalter
nutzt die insgesamt 16 A/D Wandler im Pult
richtig aus. Wurde beim Vorgängermodell
lediglich die Summenschiene als Signalquelle
herangezogen (was
Anwendung findet), kann man nun z.B. die
Signale, die an den AUX RETURNS 1 und 2
(#4, #54) anliegen, mit den Routingschaltern
gezielt auf die Gruppe 1/2 routen. Werden die
Gruppen 1 und 2 nur mit diesem Signal
beschickt, hat man dadurch zwei weitere
Eingangskanäle gewonnen, die in der FireWire
Schnittstelle gewandelt werden.
Die linke Schalterstellung AUX 2/3 kommt vor
allem dann zum Einsatz, wenn man beim Live
Gig als externe Effektprozessoren keine 19"
Geräte mehr verwendet, sondern sämtliche
Effekte mit Plug-Ins im mitgeführten Notebook
realisiert. Hier werden also die Ausspielwege 2
und 3 schon im Pult gewandelt und per
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
werden. Die
das beide Kanäle
WAHLSCHALTER
gelangen die
in die FireWire
Helix Board 18
durchaus seine
FireWire zum Rechner geschickt. Sämtliche
dort erstellten Effekte gelangen über die
FireWire Rückführung zurück ins Mischpult
und können mit dem Routingschalter ASSIGN
TO MAIN (#45) direkt auf die Summe geroutet
werden – alle Effekte bleiben auf der digitalen
Ebene, es werden keine weiteren D/A Wandler
mehr dazwischen geschaltet.

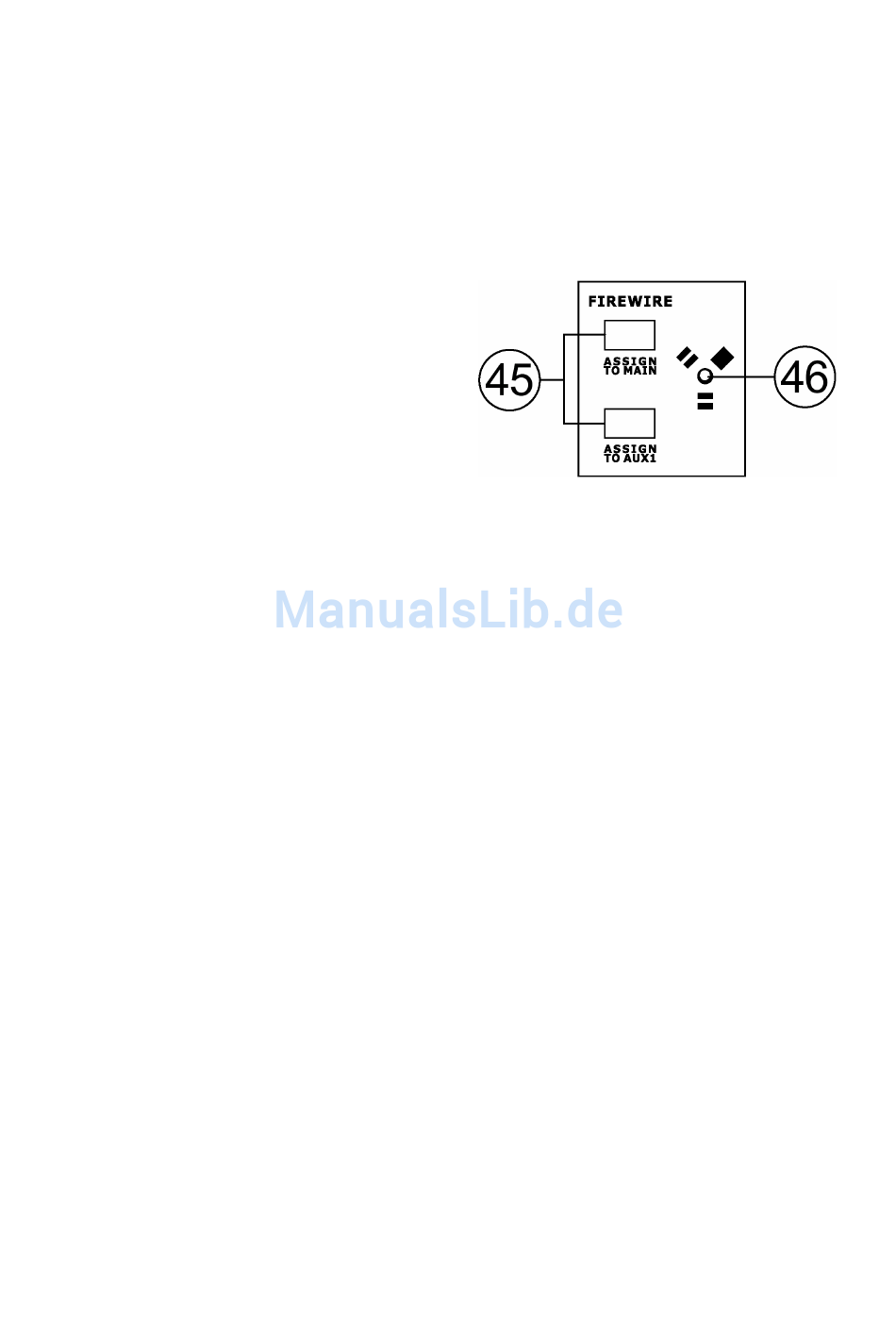

45. FIREWIRE ROUTING
Neben der Möglichkeit, das zurückgeführte
FireWire Signal mit dem entsprechenden
SOURCE Schalter (#50) im CONTROL ROOM
zu hören und zu sehen, kann dieses Signal
auch auf die Summenschiene L/R und den
Ausspielweg AUX 1 geleitet werden. Alle drei
FireWire Routing Schalter können gleichzeitig
betätigt werden.
ASSIGN TO MAIN
Drücken Sie diesen Schalter, wenn die
FireWire Rückführung in der Summenschiene
zu hören sein soll (erfahren Sie unter #44
spannende Einsatzmöglichkeiten für diese
Funktion).
ASSIGN TO AUX 1
Drücken Sie diesen Schalter, wenn die
FireWire Rückführung in dem Ausspielweg
AUX SEND 1 zu hören sein soll.
Diese Funktion macht Sinn, weil AUX 1 als
pre-Fader Signal oft
eingesetzt wird. Wenn Sie dem Künstler in
einer Overdub
Kopfhörermischung mit
werden Sie froh sein, wenn Sie das Signal aus
dem Rechner direkt in diesen Monitorweg
senden können.
46. FIREWIRE ANZEIGE
Diese grüne LED im FireWire Logo leuchtet
auf, wenn die FireWire Schnittstelle (#16) eine
Verbindung mit dem Rechner hergestellt hat.
Lesen Sie unbedingt die Ausführungen im
Abschnitt „FIREWIRE SCHNITTSTELLE".
47. +48V
für Monitorzwecke
Situation eine
AUX 1 machen,
