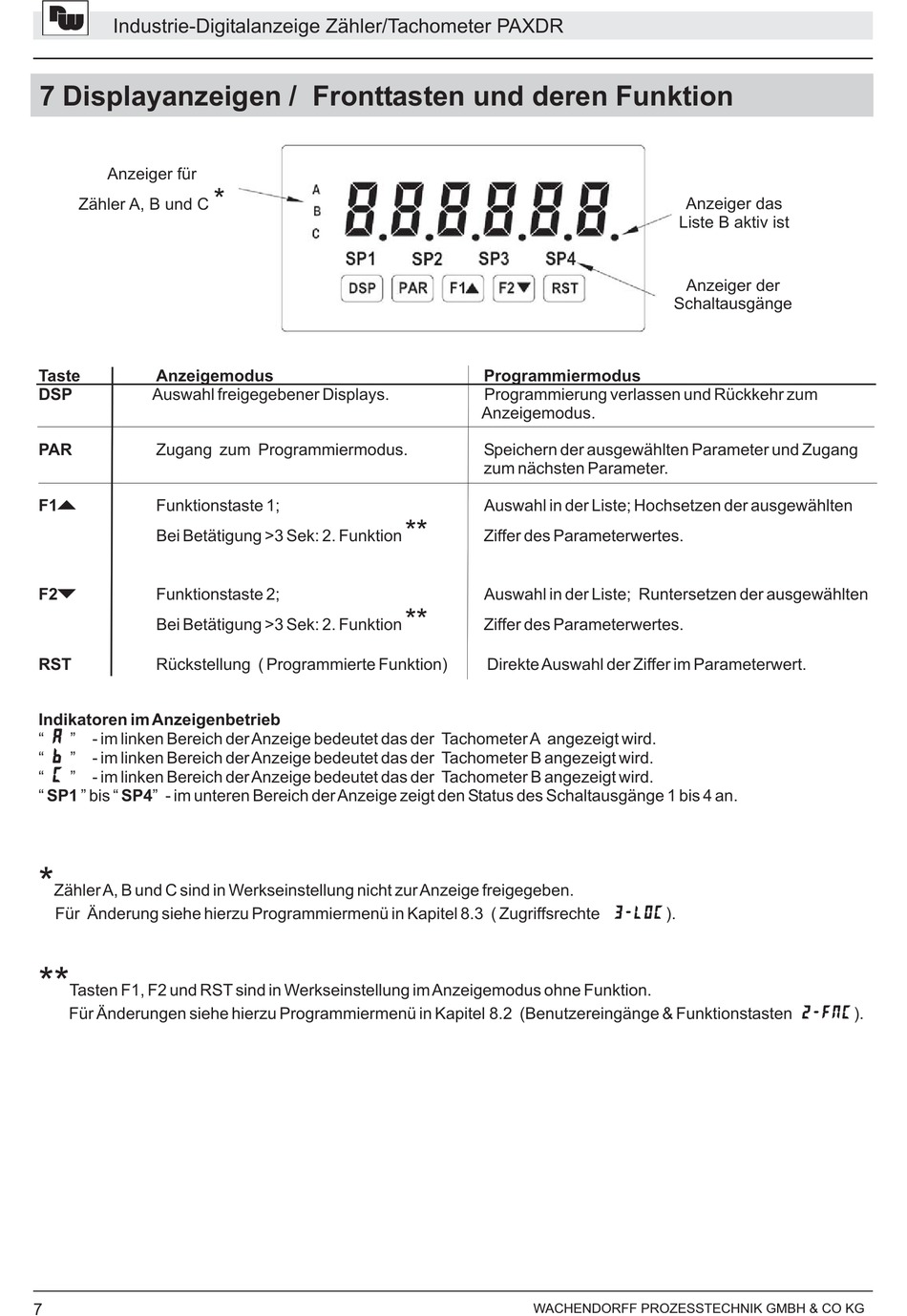

Industrie-Digitalanzeige Zähler/Tachometer PAXDR
7 Displayanzeigen / Fronttasten und deren Funktion
Anzeiger für
Zähler A, B und C
Taste
Anzeigemodus
DSP
Auswahl freigegebener Displays.
PAR
Zugang zum Programmiermodus.
t
F1
Funktionstaste 1;
Bei Betätigung >3 Sek: 2. Funktion
u
F2
Funktionstaste 2;
Bei Betätigung >3 Sek: 2. Funktion
RST
Rückstellung ( Programmierte Funktion)
Indikatoren im Anzeigenbetrieb
A
"
" - im linken Bereich der Anzeige bedeutet das der Tachometer A angezeigt wird.
b
"
" - im linken Bereich der Anzeige bedeutet das der Tachometer B angezeigt wird.
C
"
" - im linken Bereich der Anzeige bedeutet das der Tachometer B angezeigt wird.
"
SP1
" bis "
SP4
" - im unteren Bereich der Anzeige zeigt den Status des Schaltausgänge 1 bis 4 an.
*
Zähler A, B und C sind in Werkseinstellung nicht zur Anzeige freigegeben.
Für Änderung siehe hierzu Programmiermenü in Kapitel 8.3 ( Zugriffsrechte
**
Tasten F1, F2 und RST sind in Werkseinstellung im Anzeigemodus ohne Funktion.
Für Änderungen siehe hierzu Programmiermenü in Kapitel
7
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
*
Programmiermodus
Programmierung verlassen und Rückkehr zum
Anzeigemodus.
Speichern der ausgewählten Parameter und Zugang
zum nächsten Parameter.
Auswahl in der Liste; Hochsetzen der ausgewählten
**
Ziffer des Parameterwertes.
Auswahl in der Liste; Runtersetzen der ausgewählten
**
Ziffer des Parameterwertes.
Direkte Auswahl der Ziffer im Parameterwert.
8.2 (Benutzereingänge & Funktionstasten
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Anzeiger das
Liste B aktiv ist
Anzeiger der
Schaltausgänge
3-LOC
).
2-FNC
).
