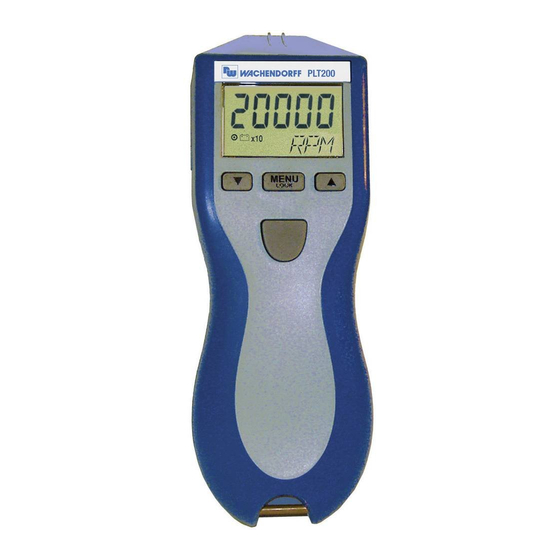

- Seite 1 Wachendorff Prozesstechnik GmbH & Co. KG Industriestrasse 7 D-65366 Geisenheim Tel.: +49 (0) 67 22 / 99 65 - 20 Fax: +49 (0) 67 22 / 99 65 - 78 www.wachendorff.de Betriebsanleitung für Laser Handtachometer PLT200 Version: 1.02 WACHENDORFF PROZESSTECHNIK GMBH & CO KG...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung und insbesondere die Sicherheits- hinweise gelesen und verstanden haben! 2.5 CE-Konformität Das Gerät entspricht den gängigen Vorschriften und darf nur im Industriebereich eingesetzt werden. Stand 05/06 Angaben ohne Gewähr. Irrtümer und Änderungen vorbehalten. WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 3: Funktionsbeschreibung
S e n s o r s i n d i e s e B u c h s e . Verwenden Sie entweder den Kontaktadapter, einen optischen Sensor oder einen Magnetsensor mit Verstärker. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 4: Tachometermodus
Tachometermodus (TACH). Speichern Sie und fahren Sie fort. Wählen Sie die Einheitenauswahl aus. ODER Wiederholen Sie bis die Wählen Sie die gewünschte Einheit gewünschte angezeigt wird. Einheit aus. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 5: Tachometerbetrieb
Das Laser-Handtachometer speichert alle Einstellungen (beinhaltet auch die Arretierung) wenn es aus und wieder eingeschaltet wird. 5.2 Tachometerbetrieb Messen ODER Arretieren D r ü c k e n u n d halten Aufruf Maximalwert Aufruf Maximalwert Maximale Geschwindigkeit Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 6: Geschwindigkeitsmodus
Einschalten Gerät Nachricht, dann letzte gewählte Einheit. Arretierung An/Aus Drücken und halten Sie den Startknopf und drücken Sie dann den Menüknopf Gerät ist arretiert Zugang zum Einstellungsmodus Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... - Seite 7 M e s s s p i t z e M e s s r a d Nur für Messrad: Das letzte gewählte Zugang zur Auswahl Messrad wird ange- des Messrades zeigt. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG...
-
Seite 8: Betrieb
Sie mit der Messung. Das Laser-Handtachometer speichert alle Einstellungen (beinhaltet auch die Arretierung) wenn es aus und wieder eingeschaltet wird. 6.2 Betrieb oder Messen Drücken und halten Arretieren Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 9: Summiermodus
Externes Handmessmodul EXTRN dann rollierende Nachricht, Zuletzt gewählte danach letzte gewählte Einheit. Einheiten Arretierung An/Aus Drücken und halten Sie den Startknopf und drücken Sie dann den Menüknopf Gerät ist arretiert Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... - Seite 10 (REV) (COUNT) Messrad: INCH, FEET, oder Auswahl der Einheit. Wiederholen Sie, bis die gewünschte Ein- heit angezeigt wird. Speichern der Ein- oder stellung und weitere Programmierung. COUNT oder Messrad Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG...
- Seite 11 USE CONTACT TIP / Wheel angezeigt. (Messspitze oder Messrad verwenden) Die Einheiten werden angezeigt. Das Laser-Handtachometer speichert alle Einstellungen (beinhaltet auch die Arretierung) wenn es aus und wieder eingeschaltet wird. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG...
-
Seite 12: Betrieb
Arretieren Aufruf Maximalwert Maximale Geschwindigkeit Aufruf Minimalwert Minimale Geschwindigkeit Rückstellung Minimal- Wenn Gerät /Maximalwert arretiert ist: ODER automatisch nach 90 Sekunden wenn das Abschalten Gerät Gerät nicht arretiert ist. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 13: Timermodus
TIMER Speichern der Ein- stellung und weitere Programmierung. oder AUTO Zugang zur Auswahl (Manuell oder der Timerfunktion. automatisch) oder Zwischen manuell und Auswahl der automatisch hin und Timerfunktion. herschalten. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 14: Betrieb
Wenn der Timer läuft , wird die Anzeige Zwischenstop eingefroren ; intern läuft die Zeit weiter. Zum Fortfahren drücken Sie den Knopf nochmal. Ausschalten ODER automatisch nach 90 Sekunden wenn das Gerät nicht arretiert ist. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 15: Durchführung Der Messungen
Maschinenteilen . Halten Sie das Kontakterfassungsmodul soweit hinten wie möglich fest. Befestigen Sie wieder alle Sicherheitsmaßnahmen nachdem Sie die Messung beendet haben. Verwenden Sie das Kontaktmessgerät NICHT für Umdrehungen größer als 20.000 U/min. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 16: Eingang/Ausgang
Mono-Klinkenstecker. Eingangsbuchse Ausgangsbuchse Signal Masse (GND) +3V Ausgang zum Sensor +3V Ausgang zum Sensor Masse (GND) Signal Belegung Eingangsstecker (Stereo-Klinkenstecker) Signal Masse (GND) Signal Masse (GND) Belegung Ausgangsstecker (Mono-Klinkenstecker) Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 17: Batterien
Laser-Handtachometer PLT200 11 Batterien Wenn dieses Symbol angezeigt wird, sollten Sie die Batterien austauschen. Installieren Sie zwei 1,5V “AA” Alkaline Batterien. MERKE: Beide Batterien zeigen in die gleiche Richtung. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 18: Spezifikationen
Kunststoffgehäuse mit gummierter Seite. B 61 mm x H 175 mm x T 41 mm. Sensoranschluß: Über Klinkenstecker Umgebungstemperatur: 5...+40°C, bis zu 80% relative Luftfeuchte. Gewicht: ca. 210 g. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 19: Bestellhinweise
Infrarotsensor ISENP0000 Dieses Dokument ist Eigentum der Fa. Wachendorff Prozesstechnik GmbH & Co.KG. Das Kopieren und die Vervielfältigung, auch auszugsweise, sind ohne vorherige schriftliche Genehmigung verboten. Inhalte der vorliegenden Dokumentation beziehen sich auf das dort beschriebene Gerät. Alle technischen Inhalte innerhalb dieses Dokuments können ohne vorherige Benachrichtigung modifiziert werden. -
Seite 20: Konformitätserklärung
