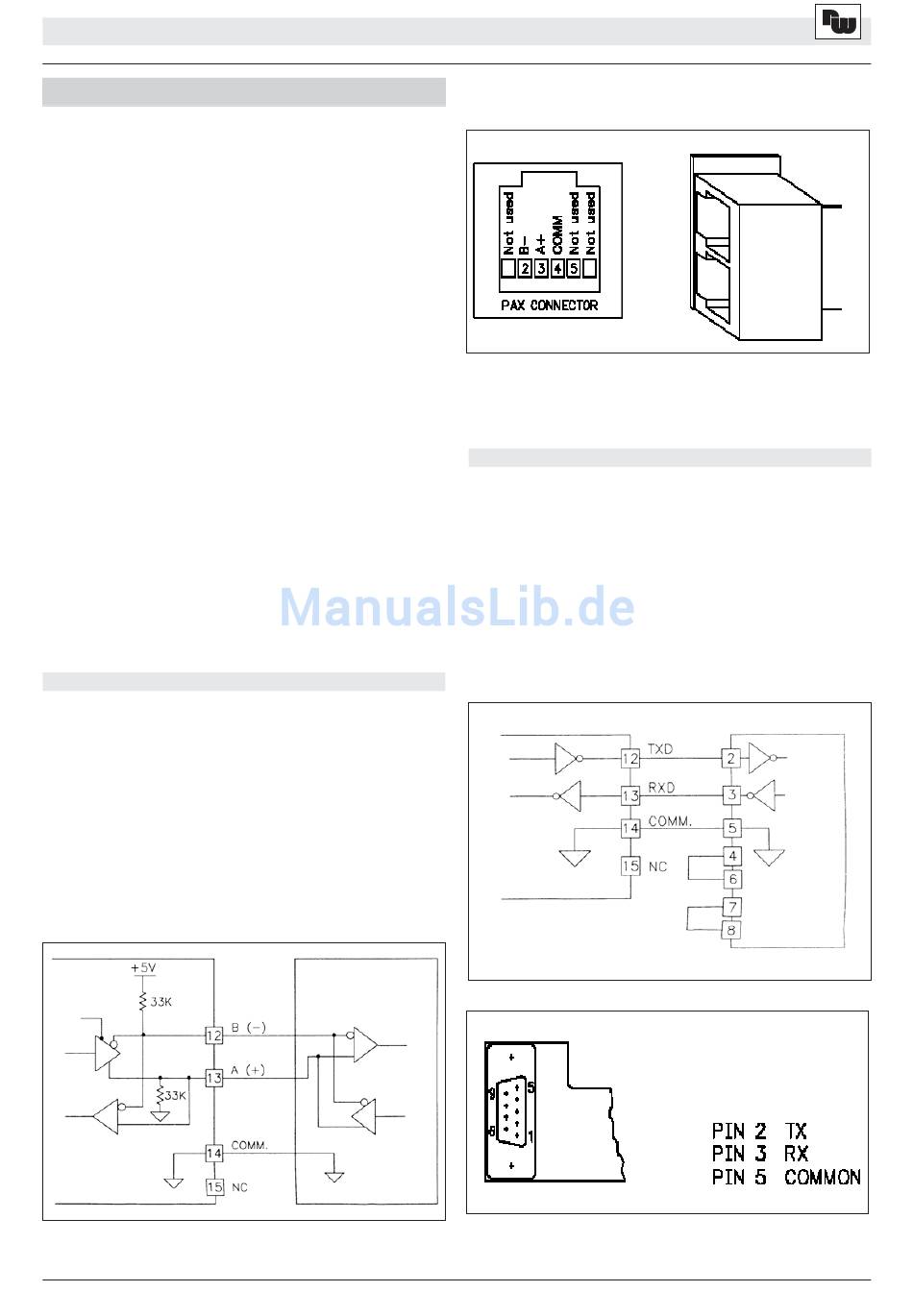

9.5 Schnittstellenkarte PAXCDC
Als Schnittstellenkarte kann eine der folgenden Karten
eingesetzt werden:
- RS485-Schnittstellenkarte
- RS232-Schnittstellenkarte
- DeviceNet
(gesonderte Betriebsanleitung )
- Modbus
(gesonderte Betriebsanleitung)
- PROFIBUS-DP (gesonderte Betriebsanleitung)
Steckbare Schnittstellenkarte RS 232:
Klemme:
12
TXD
13
RXD
14
COM
15
N/C
Steckbare Schnittstellenkarte RS 485:
Klemme:
12
B (-)
13
A (-)
14
COM
15
N/C
9.5.1 Schnittstellenkarte RS485
Die RS485-Kommunikation erlaubt den Anschluss von
bis zu 32 Geräten an eine symmetrische 2-Draht-Leitung.
Die Übertragungsdistanz kann bis zu 1200 m betragen.
Die Übertragungsrate ist bei der Anzeige auf 19,2 kBaud
beschränkt. Die 2-Draht-Leitung wird sowohl als Sender
als auch als Empfänger verwendet (half-duplex). Das
gleichzeitige Senden und Empfangen von Daten ist
daher nicht möglich.
Wird mehr als ein Gerät an die Schnittstellenkarte
angeschlossen, muss jedes Gerät adressiert werden.
Digitalanzeige PAX
Druckaufruf
Bild :
RS485-Schnittstelle
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Industrie-Digitalanzeige Zähler/Tachometer PAXDR
Funktion:
Sender
Empfänger
Masse
Nicht belegt
Funktion:
Masse
Nicht belegt
Empfangsgerät
PAXCDC10
Bild :
RS485-Schnittstelle
9.5.2 I Schnittstellenkarte RS232
Die RS232-Kommunikation erlaubt nur die Verbindung
zwischen 2 Geräten.
Einige Geräte können immer nur 2 oder 3 Zeichen ohne
Pause verarbeiten. Überträgt das sendende Gerät dann
mehr Zeichen, kann der Pufferspeicher des
Empfangsgerätes überlaufen. Dadurch können Daten
verlorengehen. Für diesen Fall besitzt das Gerät eine
"Busy-Funktion". Falls das Empfangsgerät besetzt ist,
sendet es ein "Busy-Signal" über die RXD-Leitung. Das
Sendegerät unterbricht dann die Übertragung bis das
Empfangsgerät wieder empfangsbereit ist.
Digitalanzeige PAX
Bild :
RS232-Schnittstelle
Bild :
RS232-Schnittstelle
PAXCDC1C
Empfangsgerät
PAXCDC20
PAXCDC2C
32
