Industrie-Digitalanzeige Zähler/Tachometer PAXDR
4 Einbau der Ausgangskarten
Die Geräte der PAX-Serie können mit bis zu drei
Ausgangskarten bestückt werden. Dies sind:
- eine Grenzwertkarte
- eine Analogausgangskarte
- eine Schnittstellenkarte
Maximal kann das Gerät mit einer Schnittstellenkarte,
einer Relais- oder Transistorausgangskarte und einer
Analogausgangskarte bestückt werden.
Hauptplatine
Steckver-
bindungen
DIP-Schalter
Schnittstellen-
Karte
Gehäuse-
Klemme

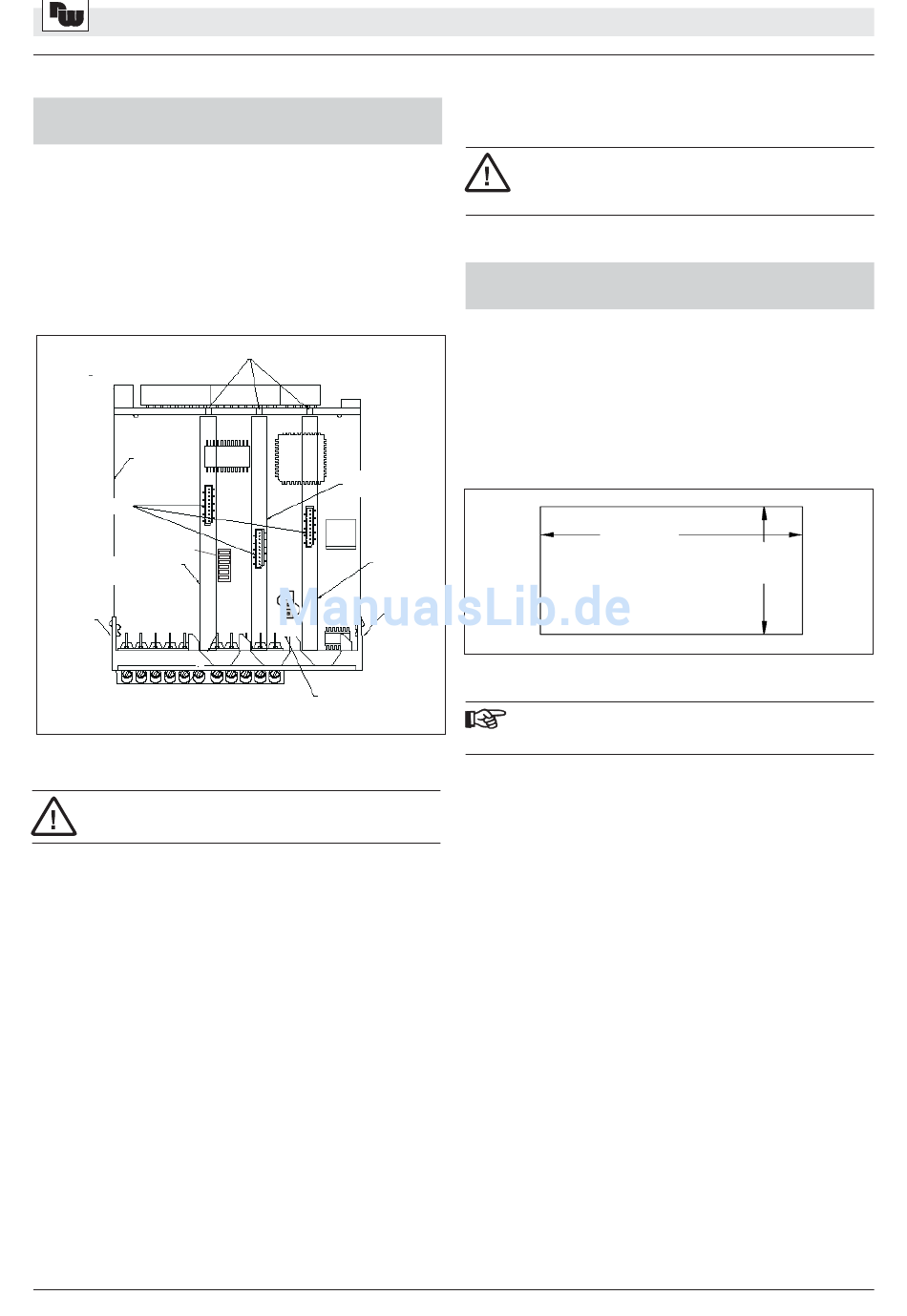

Bild 4.1: Ausgangskarten
Achten Sie darauf, daß beim Abziehen des
Gehäuses keine Spannung am Gerät anliegt!
Die Ausgangskarten haben feste Einbaupositionen. Die
Steckverbinder der Karten sind so konstruiert, das jede
Karte nur auf eine bestimmte Position passt. Die
Einbauposition der Karten ist in Bild 4.1 ersichtlich.
Gehen Sie beim Einbau einer Ausgangskarte wie folgt
vor:
1. Drücken Sie die Gehäuseklemmen zusammen und
ziehen Sie das Gehäuse nach hinten von der
Hauptplatine.
2. Stecken Sie die Ausgangskarte auf den
entsprechenden Steckplatz (siehe Bild 4.1).
3
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Führung
Analogaus-
gangskarte
Relais/
Transistor-
Ausgangs-
karte
PNP
SRC
Gehäuse-
Klemme
NPN
SNK
Jumper-Benutzer-
eingänge PNP/NPN
3. Schieben Sie das Gehäuse wieder auf die
Hauptplatine, bis die Gehäuseklemmen einrasten.
Berühren Sie die Platinen nur an den Kanten, da die
Bauteile durch statische Aufladung zerstört werden
können!
5 Montage
Die Geräte der Digitalanzeigenserie PAX sind für den
Schalttafeleinbau konzipiert. Bei sachgerechtem Einbau
wird ein Staub- und Strahlwasserschutz nach IP65
erreicht (von vorne). Für die Schalttafel wird eine
Mindestdicke von 3 mm empfohlen.
92
Bild 5.1: Schalttafelausschnitt
Bevor das Gerät eingebaut wird, müssen alle
gewünschten Steckkarten installiert werden!
Montageanleitung
1. Schalttafelausschnitt nach angegebenen Maßen
anfertigen, entgraten und fettfrei reinigen.
2. Befestigungsrahmen nach hinten wegziehen.
3. Dichtung von hinten
Gerät schieben.
4. Gerät von der Frontseite durch den Ausschnitt
schieben, bis die Dichtung die Schalttafel berührt.
5. Gerät von vorne gegen die Schalttafel drücken und
gleichzeitig den Befestigungsrahmen von hinten über
das Gerät schieben, bis er einrastet und sich nicht
mehr weiterschieben lässt.
6. Abwechselnd beide Schrauben langsam anziehen,
bis das Gerät fest im Ausschnitt sitzt (max.
Drehmoment ca. 79 N/cm).
Das Gerät ist nun fertig montiert.
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
+0,8
- 0,0
+0,5
45
- 0,0
bis zum Frontrahmen
über das
