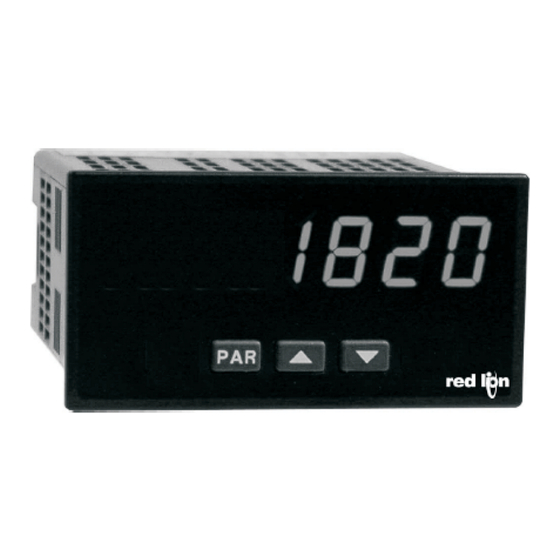

- Seite 1 Wachendorff Prozesstechnik GmbH & Co. KG Industriestrasse 7 D-65366 Geisenheim Tel.: +49 (0) 67 22 / 99 65 - 20 Fax: +49 (0) 67 22 / 99 65 - 78 Www.wachendorff.de Betriebsanleitung für Industrie - Tachometer PAX LR Version: 2.0...
-
Seite 2: Inhaltsverzeichnis
Stand 03/06 Angaben ohne Gewähr. Irrtümer und Änderungen vorbehalten. C o p y r i g h t b y W a c h e n d o r f f 2 0 0 9 WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 3: Vorwort
Daten verwendet werden. Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und Betrieb dieses Gerätes vertraut sind und die über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 4: Montage
Das Gerät ist nun fertig montiert. Folgende Spezifikationen können über DIP-Schalter eingestellt werden: Schalter Funktion SNK. / NPN SRC. / PNP HI/LO Frequenz Logik/Magnetisch Programmiersperre Nicht aktiv Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 5: Installation
6.2 Anschluss des Eingangssensors Achten Sie stets darauf, dass der Masseanschluss der Signaleingänge entweder vor gefährlichen Spannungen isoliert oder der Masseanschluss geerdet ist. = Schalterstellung ist abhängig von der Anwendung. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 6: Installationshinweise
(RLC #FCOR0000) TDK # ZCAT3035-1330A Steward # 28B2029-0A0 Netzfilter für Spannungsversorgung: Schaffner # FN610-1/07 (RLC #LFIL0000) Schaffner # FN670-1.8/07 Corcom # 1VR3 (Beachten Sie bei der Benutzung von Netzfiltern die Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 7: Programmierung
4. Beide Eingabewerte müssen größer als 0 sein. Beispiel: 1. Bei 15,1 Impulsen pro Meter soll eine Geschwindigkeit von Meter/Min. mit einer Dezimalstelle angezeigt werden: rt-dSP rt-INP = 60,0 ; = 15,1. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 8: Programmiermenü
Signal gekommen ist. rt-dSP Typische Anzeige 0 bis 999999 Gewünschte Anzeige, die einer Eingangs- frequenz entspricht. rt-INP Eingangsfrequenz 0 bis 99999,9 Eingangsfrequenz bei der typischen Anzeige in Hz. Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... -
Seite 9: Wartung Und Pflege
Red Lion Controls, USA. Seifenwasser bzw. mildem Hausspülmittel verwenden. Scharfe Putz- und Lösungsmittel vermeiden! 9 Spezifikationen Dieses Dokument ist Eigentum der Fa. Wachendorff Eingang: NPN-, PNP- Sensoren, CMOS, TTL, Prozesstechnik GmbH & Co.KG. Das Kopieren und die potentialfreie Kontakte, Permanentmagnetsensoren Vervielfältigung, auch auszugsweise, sind ohne vorherige... -
Seite 10: Raum Für Notizen
Industrie-Tachometer PAX LR -- Raum für Notizen -- Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG... - Seite 11 Industrie-Tachometer PAX LR -- Raum für Notizen -- Wachendorff Prozesstechnik GmbH & Co.KG WACHENDORFF PROZESSTECHNIK GMBH & CO KG...
-
Seite 12: Bestellhinweise
Industrie - Tachometer PAX LR PAXLR000 Dieses Dokument ist Eigentum der Fa. Wachendorff Prozesstechnik GmbH & Co.KG. Das Kopieren und die Vervielfältigung, auch auszugsweise, sind ohne vorherige schriftliche Genehmigung verboten. Inhalte der vorliegenden Dokumentation beziehen sich auf das dort beschriebene Gerät. Alle technischen Inhalte innerhalb dieses Dokuments können ohne vorherige Benachrichtigung modifiziert werden.
