9 Ausgangskarten
9.1 Allgemein
Die Geräte der PAXDR-Serie können mit bis zu drei
Ausgangskarten bestückt werden. Dies sind:
- eine Grenzwertkarte
- eine Analogausgangskarte
- eine Schnittstellenkarte
Maximal kann das Gerät mit einer Schnittstellenkarte,
einer Relais- oder Transistorausgangskarte und einer
Analogausgangskarte bestückt werden.
Hauptplatine
Steckver-
bindungen
Schnittstellen-
Karte
Gehäuse-
Klemme

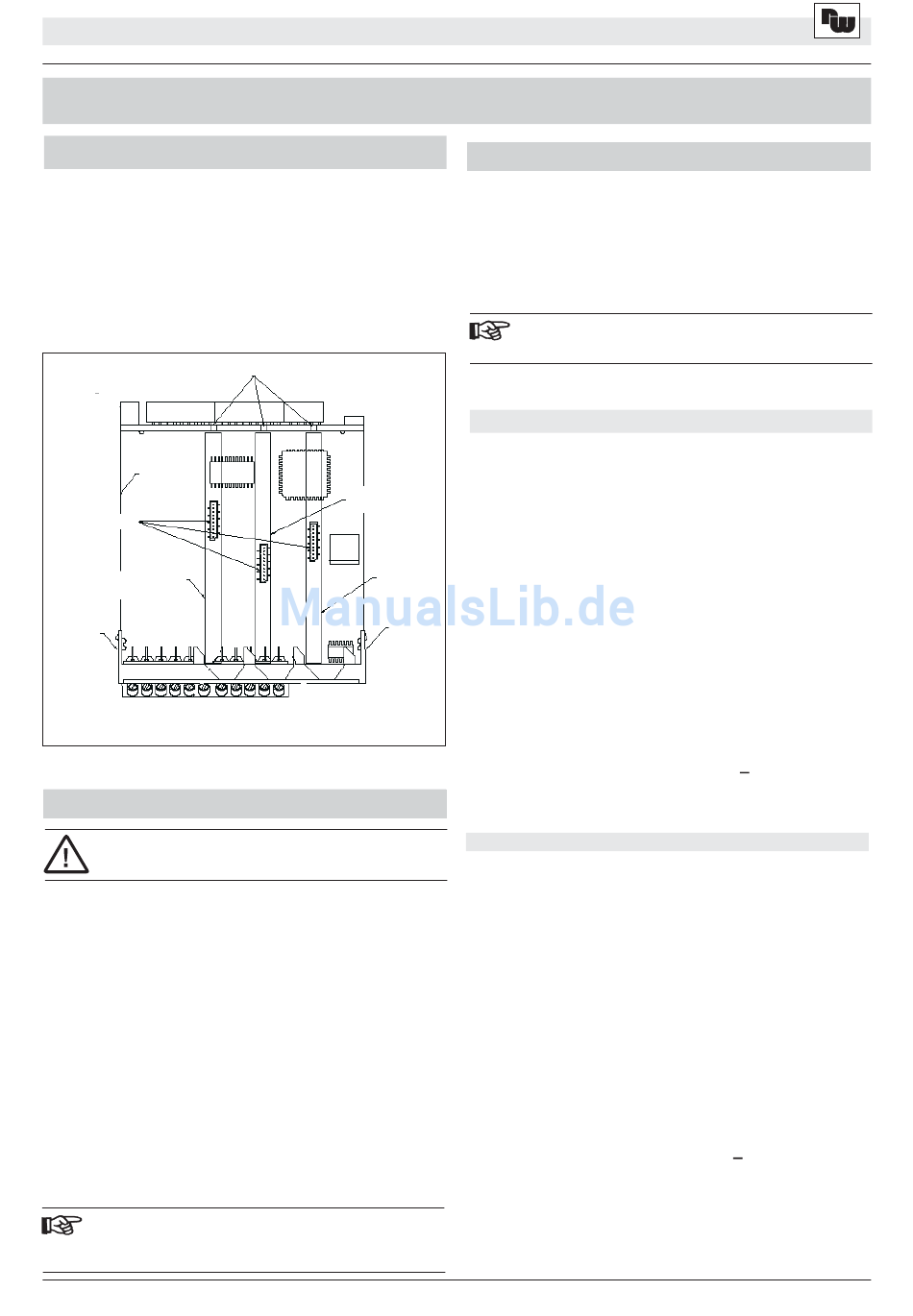

Bild : Position der Ausgangskarten
9.2 Einbau der Ausgangskarten
Achten Sie darauf, dass beim Abziehen des
Gehäuses keine Spannung am Gerät anliegt!
Die Ausgangskarten haben feste Einbaupositionen. Die
Steckverbinder der Karten sind so konstruiert, dass jede
Karte nur auf eine bestimmte Position passt. Die
Einbaupositionen der Karten sind auf dem Bild
ersichtlich.
Gehen Sie beim Einbau einer Ausgangskarte wie folgt
vor:
1. Drücken Sie die Gehäuseklemmen zusammen und
ziehen Sie das Gehäuse nach hinten von der
Hauptplatine.
2. Stecken Sie die Ausgangskarte auf den
entsprechenden Steckplatz (siehe obenstehendes Bild).
3. Schieben Sie das Gehäuse wieder auf die
Hauptplatine, bis die Gehäuseklemmen einrasten.
Berühren Sie die Platinen nur an den Kanten, da die
Bauteile durch statische Aufladung zerstört werden
können!
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Industrie-Digitalanzeige Zähler/Tachometer PAXDR
Führung
Analogaus-
gangskarte
Relais/
Transistor-
Grenzwert-
karte
Gehäuse-
Klemme
9.3 Grenzwertkarte PAXCDS
Als Grenzwertkarte kann eine von 4 verschiedenen
Karten eingesetzt werden:
- Relaisausgangskarte 2 Wechsler-Relais
- Relaisausgangskarte 4 Schließer-Relais
- Transistorausgangskarte NPN-Open Kollektor
- Transistorausgangskarte PNP-Open Kollektor
Die Programmierung der Grenzwerte erfolgt in
Programmabschnitt 6!
9.3.1 Relaisausgangskarte 2 Wechsler (PAXCDS10)
Klemme:
Funktion:
20
RLY1
21
RLY1
22
RLY1
23
RLY2
24
RLY2
25
RLY2
Spezifikationen
Typ:
2 Relais mit Wechslerkontakt.
Isolation:
2000 V für 1 min zum Masseanschluss der
Sensorversorgung und der Benutzereingänge.
Kontaktbelastung:
5 A, 120/240 VAC oder 28 VDC.
Gesamtstrom bei zwei aktiven Relais
Lebensdauer:
Minimum 100000 Schaltzyklen bei max.
Last.
9.3.2 Relaisausgangskarte 4 Schließer (PAXCDS20)
Klemme:
20
RLY1
21
COMM
22
RLY2
23
RLY3
24
COMM
25
RLY4
Spezifikationen
Typ:
4 Relais mit Schließerkontakt
Isolation:
2300 V für 1 min zum Masseanschluss der
Sensorversorgung und der Benutzereingänge.
Kontaktbelastung:
3 A, 120/240 VAC oder 30 VDC.
Gesamtstrom bei vier aktiven Relais
Lebensdauer:
Minimum 100000 Schaltzyklen bei max.
Last.
Schließer 1
Öffner 1
Gemeinsamer 1
Schließer 2
Öffner 2
Gemeinsamer 2
<
5 A.
Funktion:
Schließer 1
Gemeinsamer für 1 + 2
Schließer 2
Schließer 3
Gemeinsamer für 3 + 4
Schließer 4
<
4 A.
30
