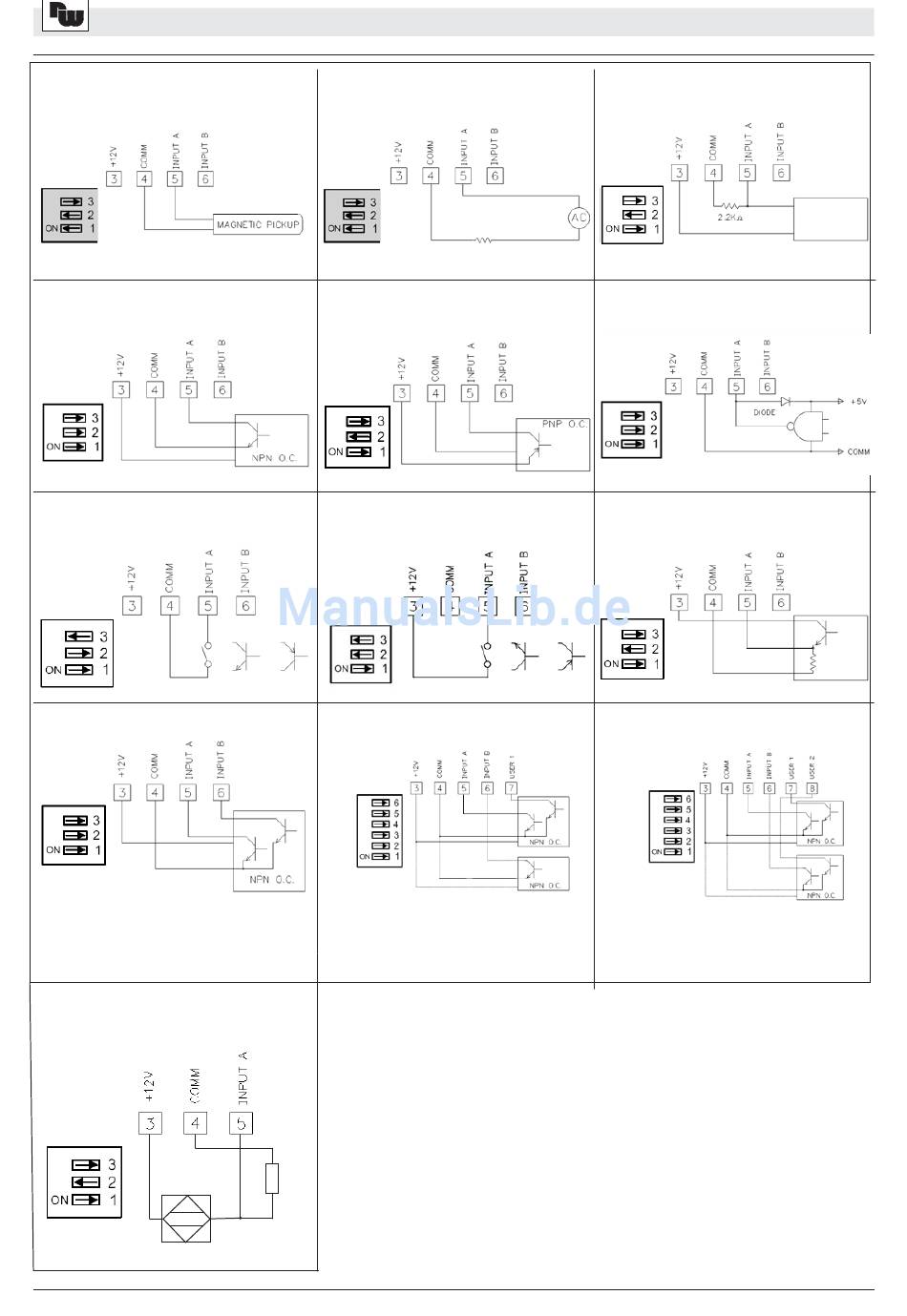

Industrie-Digitalanzeige Zähler/Tachometer PAXDR
Magnetischer Aufnehmer
NPN-Sensor
Potentialfreier Kontakt oder NPN-Transistor
NPN / Richtungserkennung
z.B.: Drehimpulsgeber
Wenn Zähler B verwendet werden soll, dann
verbinden Sie die Zählsignalleitung mit Klemme 6
und die Zählrichtungsleitung mit Klemme 8. Stellen
Sie die DIP-Schalter 4 bis 6 gemäß Schalter 1bis 3
ein.
NAMUR -Sensor
5 5
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Eingang A
AC Eingang von Tachogenerator etc.
Eingang A
PNP- Sensor
Potentialfreier Kontakt oder PNP-Transistor
Eingang A
Nur Zähler A
NPN / Richtungserkennung
Jumper für Benutzer-
eingang in SNK-Position
Eingang A
1,1
K Ohm
Eingang A
Widerstand zur Strom-
begrenzung auf 2.5 mA
max.
Eingang A
Eingang A
Zähler A u.
Tacho B
Zähler
Tacho
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Näherungssensoren PNP.
AC Eingang von TTL-Signalen
Folgeemitter oder PNP-Transistor
NPN / Richtungserkennung
Jumper für Benutzer-
eingang in SNK-Position
Eingang A
Eingang A
Eingang A
Zähler A u.
Zähler B
Zähler A
Zähler B
