8742 Profibus, 8742 Analogue
5
BeschreiBung
5.1
Produktvarianten
5.1.1
Massendurchflussmesser (MFM)
12
15
14
13
11
1
2
3
4
1. Elektrischer Anschluss:
- Profibus-Variante: 5-polige M12-Buchse, B-Codierung
- Analogue-Variante: 5-polige M12-Buchse, A-Codierung
2. Elektrischer Anschluss: 5-poliger M12-Stecker, A-Codierung
Beschreibung
8
9
7
10
6
5
3. Mögliche Leitungsanschlüsse:
• G-Gewindeanschlüsse nach DIN ISO 228/1
• NPT-Gewindeanschlüsse nach ASME/ANSI B 1.20.1
4. M4-Schraube für Funktionserde-Anschluss
5. Grundblock
6. Durchflussrichtung
7. Produkt-Status-Anzeige. Die Anzeige funktioniert gemäß Namur
NE 107.
8. Nicht belegt
9. Status-Anzeige für die Feldbuskommunikation
10. Nicht belegt
11. Deckel
12. M3-Schraube
13. büS-Schnittstelle für die Software Bürkert Communicator
14. Steckplatz für die Speicherkarte
15. Aufprallschutzdeckel. Der Aufprallschutzdeckel wird nur mit einer
ATEX-Variante mitgeliefert.

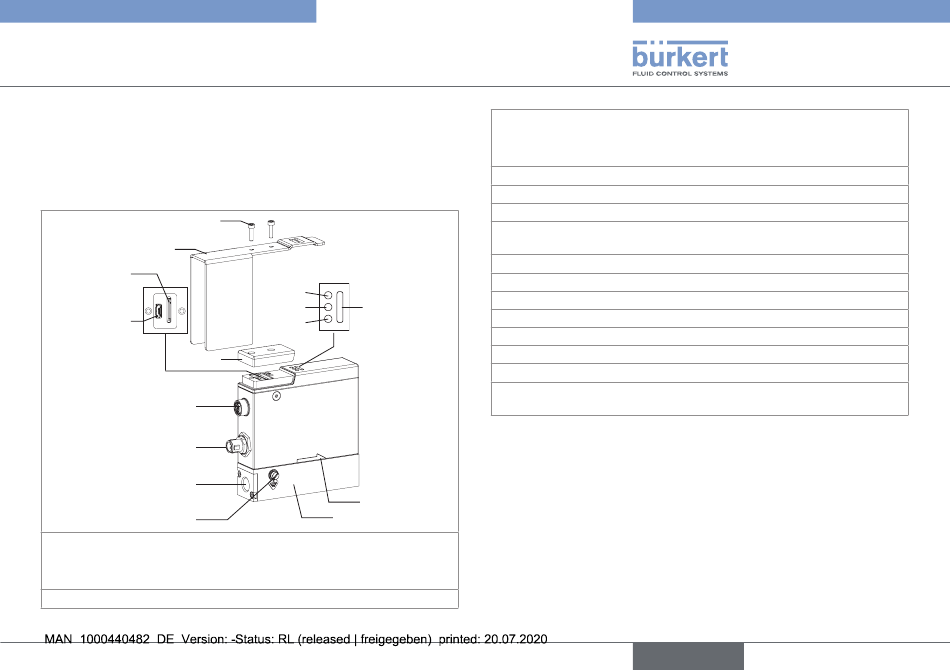

Abb. 1:
Massendurchflussmesser, Profibus-Variante oder
Analogue-Variante
