bürkert 8743 Bedienungsanleitung

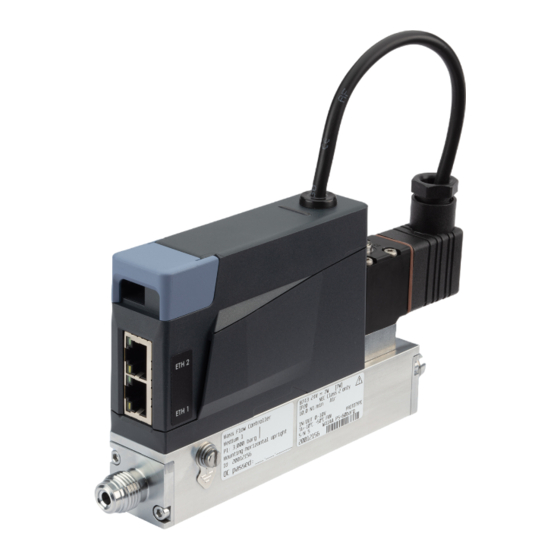

Massendurchflussmesser / massendurchflussregler
Vorschau ausblenden Andere Handbücher für 8743:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Typ 8743
Massendurchflussmesser / Massendurchflussregler
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für bürkert 8743

Inhaltszusammenfassung für bürkert 8743

  • Seite 1 Typ 8743 Massendurchflussmesser / Massendurchflussregler Bedienungsanleitung...
  • Seite 2 Technische Änderungen vorbehalten. © Bürkert Werke GmbH & Co. KG, 2023 Operating Instructions 2304/00_DEde 00572427 / Original EN...

  • Seite 3: Inhaltsverzeichnis

    Typ 8743 Inhaltsverzeichnis INHALTSVERZEICHNIS 1 Zu dieser Anleitung ............................ 6 Hersteller ............................ 6 Verwendete Symbole........................ 6 Begriffe und Abkürzungen ........................  7 2 Sicherheitshinweise............................ 8 Bestimmungsgemäße Verwendung.................... 8 Sicherheit............................ 8 3 Produktbeschreibung.......................... 11 Produktübersicht .......................... 11 Produktidentifizierung........................ 13 3.2.1 Typschild.......................... 13 3.2.2 Kalibrierschild ........................ 14 3.2.3 Konformitätskennzeichnung .................... 14...
  • Seite 4 Typ 8743 Inhaltsverzeichnis 6.2.2 Relais-Ausgang........................ 30 Variante Analog mit einer 6-poligen Klemmleiste verdrahten............ 31 Variante Industrial Ethernet verdrahten: .................. 32 Die Funktionserde anschließen ......................  33 7 Inbetriebnahme............................ 35 Inbetriebnahme.......................... 35 8 Konfiguration mit Bürkert Communicator .................... 36 Einstellwerkzeuge ...........................  36 Mit dem Bürkert Communicator verbinden .................. 36 Industrial Ethernet-Adresse einstellen ....................
  • Seite 5 Typ 8743 Inhaltsverzeichnis 10.12 Sollwert bei 0 %, kein Massendurchfluss, aber es wird ein Massendurchfluss ungleich Null ge- messen ............................ 50 10.13 Sollwert bei 0 %, kein Massendurchfluss, aber es wird ein Massendurchfluss ungleich Null ge- messen ............................ 51 10.14 Sollwert wird nicht erreicht ...................... 51 10.15 Netzwerk-Statusanzeige.........................

  • Seite 6: Zu Dieser Anleitung

    Typ 8743 Zu dieser Anleitung ZU DIESER ANLEITUNG Die Anleitung ist ein wichtiger Teil des Produkts und leitet den Benutzer zur sicheren Installation und Bedienung an. Die Hinweise und Anweisungen dieser Anleitung sind verbindlich für die Verwendung des Produkts. Sicherheitskapitel vor der ersten Verwendung des Produkts vollständig lesen und beachten.

  • Seite 7: Begriffe Und Abkürzungen

    Typ 8743 Zu dieser Anleitung Begriffe und Abkürzungen Die Begriffe und Abkürzungen stehen in dieser Anleitung stellvertretend für folgende Definitionen. Gerät Typ 8743 Massendurchflussmesser Massendurchflussregler Einheit für Relativdruck...

  • Seite 8: Sicherheitshinweise

    Typ 8743 Sicherheitshinweise SICHERHEITSHINWEISE Bestimmungsgemäße Verwendung Das MFM-Gerät dient zur Messung des Massendurchflusses von reinen und trockenen Gasen. Das MFC-Gerät dient zur Messung und Regulierung des Massendurchflusses von reinen und trockenen Gasen. Die zulässigen Medien sind unter Technische Daten [} 18] aufgeführt.
  • Seite 9 Typ 8743 Sicherheitshinweise Änderungen und sonstige Modifikationen, Ersatzteile und Zubehör Durch Änderungen am Gerät, fehlerhaften Anbau oder Verwendung nicht zugelassener Geräte oder Kom- ponenten entstehen Gefahren, die zu Unfällen und Verletzungen führen können. Am Gerät keine Änderungen vornehmen. Gerät nicht mechanisch belasten.
  • Seite 10 Typ 8743 Sicherheitshinweise Arbeiten nur am stillgesetzten Gerät ausführen. Gerät oder Anlage gegen unbefugtes Einschalten sichern. Nach Unterbrechung des Prozesses einen kontrollierten Anlauf sicherstellen. Reihenfolge beachten: 1. Elektrische oder pneumatische Versorgung anlegen. 2. Mit Medium beaufschlagen. Heiße Oberflächen und Brandgefahr Bei schnell schaltenden Antrieben oder durch heiße Medien kann die Geräteoberfläche heiß...

  • Seite 11: Produktbeschreibung

    Typ 8743 Produktbeschreibung PRODUKTBESCHREIBUNG Das Produkt wird für ultimative Präzision bei der Regelung des Mediums verwendet. Dieses Dokument beschreibt folgende Variante: MFM Analog MFM Industrial Ethernet MFC Analog mit Proportionalventil MFC Industrial Ethernet mit Proportionalventil Produktübersicht MFM Analog Abb. 1: Beispiel für einen MFM Analog D-Sub...
  • Seite 12 Typ 8743 Produktbeschreibung MFM Industrial Ethernet Abb. 2: Beispiel für einen MFM Industrial Ethernet 1 Statusanzeige (LED) 2 Durchflussrichtung 3 Grundblock 4 Anschluss Funktionserde 5 Medienanschluss 6 Elektrischer Anschluss 7 3-polige abnehmbare Klemmleiste 8 büS-Schnittstelle 9 Steckplatz für die Speicherkarte 10 Kommunikationsanzeige (LED) MFC Analog mit Proportionalventil Abb. 3: Beispiel für einen MFC Analog D-Sub mit Proportionalventil...

  • Seite 13: Produktidentifizierung

    IP20 Nl/min N2 10,0 Nl/min N2 IN/OUT 0-5 V Ta=-10°C .. +50°C S/N 1000 W41ME PS=100barg 00****** Abb. 5: Beispiel für Typschild 8743 1 Typ 2 Betriebsspannung 3 Leistungsaufnahme 4 Hinweis: Bedienungsanleitung beachten 5 Medium 1 6 Medium 2 8 Berstdruck...

  • Seite 14: Kalibrierschild

    Typ 8743 Produktbeschreibung 3.2.2 Kalibrierschild Mass Flow Controller Medium 1 Medium 2 P1: 1,00 barg P1: 1,00 barg Mounting: horizontal upright Id: 00****** QC passed: __ . __ . ____ Abb. 6: Beschreibung des Kalibrierschilds 1 Variante 2 Kalibriermedium 3 Kalibrierdruck...

  • Seite 15: Namur-Modus

    Typ 8743 Produktbeschreibung Ob die Gerätediagnose aktiv ist oder nicht. Die Diagnosefunktion ist beim Gerät aktiv und kann nicht de- aktiviert werden. Wenn die Diagnosefunktion aktiv ist, zeigt die Statusanzeige an, ob Diagnoseereignisse generiert wurden. Wenn mehrere Diagnoseereignisse generiert wurden, zeigt die Statusanzeige das Diagnoseereignis mit der höchsten Priorität an.

  • Seite 16: Netzwerk-Statusanzeige

    Typ 8743 Produktbeschreibung 3.3.3 Netzwerk-Statusanzeige Industrial Ethernet-Varianten Abb. 8: Lage und Beschreibung der LEDs einer RJ45-Buchse 1 Link/Act LED (grün) 2 Link LED (gelb) 3.3.4 Kommunikationsanzeige Industrial Ethernet-Varianten Diese LED zeigt den Status der Kommunikation zwischen Gerät und SPS (speicherprogrammierbare Steue- rung) an.

  • Seite 17: Als Aktor Dient Ein Steuerventil

    Typ 8743 Produktbeschreibung Abb. 9: büS-Stick, eingesteckt in den entsprechenden Anschluss des Geräts 3.4.2 Als Aktor dient ein Steuerventil MFC mit Proportionalventil Das Regelventil ist ein direkt wirkendes und stromlos geschlossenes Proportionalventil. Das Regelventil übernimmt die Dichtschließfunktion, wenn die folgenden Bedingungen erfüllt sind: Das Gerät wird innerhalb des angegebenen Druckbereichs verwendet.

  • Seite 18: Technische Daten

    Typ 8743 Technische Daten TECHNISCHE DATEN Normen und Richtlinien Das Gerät entspricht den einschlägigen Harmonisierungsvorschriften der EU. Zudem erfüllt das Gerät auch die Anforderungen der Gesetze des Vereinigten Königreichs. In der jeweils aktuellen Fassung der EU-Konformitätserklärung / UK Declaration of Conformity sind die har- monisierten Normen aufgelistet, welche im Konformitätsbewertungsverfahren angewandt wurden.

  • Seite 19: Qualität Des Mediums

    Typ 8743 Technische Daten Messbereichsdynamik 1:20 (Q < 0,025 l /min) 1:50 (Q ≥ 0,025 l /min) andere auf Anfrage Wiederholbarkeit ± 0,1 % des Skalenendwerts Messgenauigkeit, nach 30 min Auf- ±0,8 %* des Messwerts wärmzeit ± 0,3 % des Skalenendwerts Wenn das Medium vom Kalibriermedium abweicht, kann die tat- sächliche Messgenauigkeit von dem im Datenblatt angegebenen...

  • Seite 20: Druckverlust

    Typ 8743 Technische Daten Kriterien Qualitätsklasse Wert Maximaler Taupunkt unter Druck 3 °C Maximale Ölkonzentration 0,01 mg/m Tab. 3: Qualitätskriterien des Mediums 4.3.2 Druckverlust Ein Massendurchflussmesser hat einen Druckverlust, der von folgenden Parametern abhängig ist: Durchflussgeschwindigkeit Größe der Geräteanschlüsse Art der Geräteanschlüsse Grundblockgröße des Geräts...

  • Seite 21: Elektrische Daten

    Typ 8743 Technische Daten Abb. 11: Formel für die Berechnung des Druckverlusts in einem MFM Druckverlust des Mediums Druckverlust von Luft Dichte des Mediums bei Normalbedingungen gemäß DIN 1343 (P = 1013.25 mbar, = 273.15 K) Dichte der Luft bei Normalbedingungen gemäß DIN 1343 (P = 1013.25 mbar, T...
  • Seite 22 Typ 8743 Technische Daten Elektrische Anschlüsse 6-polige Klemmleiste, Raster 5,08 mm D-Sub-DE-9-Stecker büS-Schnittstelle D-Sub DE-9-Stecker Digitaleingang zur Aktivierung von Ebene 1 0...0,2 V Digitaleingang zur Aktivierung von Ebene 2 1...4 V oder offen Digitaleingang zur Aktivierung von Ebene 3 5...28 V Relaisausgangstyp Stromlos geschlossener Kontakt (Öffner), potenzialfrei...

  • Seite 23: Kommunikation

    Typ 8743 Technische Daten D-Sub DE-9-Stecker Digitaleingang zur Aktivierung von Ebene 1 0...0,2 V Digitaleingang zur Aktivierung von Ebene 2 1...4 V oder offen Digitaleingang zur Aktivierung von Ebene 3 5...28 V Relaisausgangstyp Stromlos geschlossener Kontakt (Öffner), potenzialfrei MFC Industrial Ethernet mit Proportionalventil Betriebsspannung 24 V DC ±10 %...

  • Seite 24: Medienanschluss

    Typ 8743 Medienanschluss MEDIENANSCHLUSS Mögliche Medienanschlüsse G-Innengewindeanschlüsse nach DIN ISO228/1 NPT-Innengewindeanschlüsse nach ASME/ANSI B 1.20.1 Flanschanschluss Installationsverfahren WARNUNG! Verletzungsgefahr durch Leckage. Bei geringem Massendurchfluss und hohem Druck sicherstellen, dass die Installation dicht ist. Die Dicht- heit verhindert falsche Messungen oder die Leckage des Mediums.
  • Seite 25 Typ 8743 Medienanschluss Abb. 13: Abgeschnittenes und entgratetes Rohr Die Schutzkappe entfernen, die den Gewindeanschluss verschließt. Klemmring Abb. 14: Mutter und Klemmring auf dem Rohr Die Mutter [A] und dann den Klemmring auf das Rohr schieben. Die Dichtung [C] am Medienanschluss anbringen.

  • Seite 26: Npt-Innengewindeanschlüsse

    Typ 8743 Medienanschluss 5.2.2 NPT-Innengewindeanschlüsse Die Rohrverschraubungen müssen an den Medienanschluss des Geräts angepasst werden. Klemm- ringverschraubungen sind als Zubehör verfügbar. Siehe Ersatzteile und Zubehör [} 52]. Immer komplett mit einer Dichtung für jeden Medienanschluss. Das Verfahren gilt für die von Bürkert verfügbaren Klemmringverschraubungen.
  • Seite 27 Typ 8743 Medienanschluss Die Schrauben mit einem Drehmoment von 2,7...2,9 Nm (1,99...2,14 lbf·ft) festziehen.

  • Seite 28: Elektrischer Anschluss

    Typ 8743 Elektrischer Anschluss ELEKTRISCHER ANSCHLUSS Weitere Unterlagen Gerätespezifische Hilfe in der Software Bürkert Communicator. Verkabelung der Variante Analog mit D-Sub-DE-9- Stecker ACHTUNG! Anforderungen für den ordnungsgemäßen Betrieb des Geräts. Ein Netzteil mit ausreichender Leistung verwenden. Nur abgeschirmte Kabel verwenden.

  • Seite 29: Digitaleingang

    Typ 8743 Elektrischer Anschluss D-Sub-DE-9-Stecker Pin- Belegung Digitaleingang GND für den Digitaleingang und die Spannungsver- sorgung +24  V DC Relais, stromlos geschlossener Kontakt (Öffner) Relais, Referenzkontakt Nicht verwendet Nicht verwendet Analogausgang für den Messwert GND für den Analogausgang Gehäuse Tab. 4: Anschlussbelegung des D-Sub-DE-9-Steckers D-Sub-DE-9-Buchse mit dem D-Sub-DE-9-Stecker verbinden.

  • Seite 30: Relais-Ausgang

    Typ 8743 Elektrischer Anschluss Verfügbare Funktionen am MFM Zurücksetzen des Zählers für das aktive Gas. Auswahl, welches von 3 Gasen das aktive Gas ist. Verfügbare Funktionen am MFC Starten der Autotune-Funktion. Auslösen der Fernsteuerung des Antriebs oder Auslösen der Steuerung des Antriebs durch das Gerät.

  • Seite 31: Variante Analog Mit Einer 6-Poligen Klemmleiste Verdrahten

    Typ 8743 Elektrischer Anschluss Das Schalten des Relais kann eines der folgenden Ereignisse anzeigen: Ein Warnhinweis wurde erzeugt. Ist beispielsweise die Betriebsspannung zu hoch, wird ein Warnhinweis erzeugt. Eine Fehlermeldung wurde erzeugt. Wird beispielsweise ein Sensorfehler erkannt, wird eine Fehlermel- dung erzeugt.

  • Seite 32: Variante Industrial Ethernet Verdrahten

    Typ 8743 Elektrischer Anschluss 6-polige Klemmleiste Anschluss- belegung +24 V DC Sollwert Analogeingang + Sollwert Analogeingang GND Istwert Analogausgang + Istwert Analogausgang GND Tab. 9: Anschlussbelegung der 6-poligen Klemmleiste Anschluss der Leiter Die Schrauben mit einem Drehmoment von 0,5...0,6 Nm (0,37...0,44 lbf·ft) festziehen. Das Gerät erden. Siehe Die Funktionserde anschließen [} 33]...

  • Seite 33: Die Funktionserde Anschließen

    Typ 8743 Elektrischer Anschluss Die Leiter gemäß der Abbildung anschließen. Das Gerät erden. Siehe Die Funktionserde anschließen [} 33] Die Schrauben mit einem Drehmoment von 0.22...0.25 Nm (0.16...0.18 lbf·ft) festziehen. Industrial Ethernet anschließen Die Kabelabschirmung wird über das Gehäuse des Kabelsteckers angeschlossen. Beide RJ45-Anschlüsse haben die gleiche Anschlussbelegung.
  • Seite 34 Typ 8743 Elektrischer Anschluss Die M4-Schraube mit einem Drehmoment von 1,8...2 N m (1,33...1,47 lb  ft) festziehen. Industrial Ethernet-Varianten Abb. 20: Anschlussmöglichkeit bei Variante Industrial Ethernet Ein möglichst kurzes grün-gelbes Kabel verwenden. Und der Kabelquerschnitt muss mindestens dem Querschnitt des Versorgungsspannungskabels entsprechen.

  • Seite 35: Inbetriebnahme

    Typ 8743 Inbetriebnahme INBETRIEBNAHME Inbetriebnahme Die medienführende Rohrleitung mit Druck beaufschlagen. Die Rohrleitung bei Kalibrierdruck mit dem Medium spülen. Die Rohrleitung vollständig entlüften. Kontrollieren, ob die Speicherkarte eingesetzt ist. Das Gerät mit Spannung versorgen. Wenn es sich bei dem Gerät um einen MFC handelt und das Betriebsmedium nicht das Kalibriermedium ist oder wenn sich die Druckbedingungen geändert haben, die Funktion Autotune ausführen.

  • Seite 36: Konfiguration Mit Bürkert Communicator

    Typ 8743 Konfiguration mit Bürkert Communicator KONFIGURATION MIT BÜRKERT COMMUNICATOR Einstellwerkzeuge Der MassFlowCommunicator ist eine weitere PC-Software, die nicht mit dem Gerät kompatibel ist. Die Software MassFlowCommunicator kann nicht zum Konfigurieren oder Bedienen des Geräts ver- wendet werden. Die Einstellungen können mit der Software Bürkert Communicator Typ 8920 vorgenommen werden.

  • Seite 37: Industrial Ethernet-Adresse Einstellen

    Typ 8743 Konfiguration mit Bürkert Communicator Über USB verbinden (büS-Stick) auswählen. Den Anschluss Bürkert USB büS stick wählen, auf Fertigstellen klicken und warten, bis das Gerätesym- bol in der Geräteliste erscheint. Im Navigationsbereich auf das dem Gerät zugeordnete Symbol klicken. Das Gerätemenü erscheint.

  • Seite 38: Änderung Des Mediums

    Typ 8743 Konfiguration mit Bürkert Communicator Änderung des Mediums Bei Auslieferung ist das Gerät herstellerseitig mit Stickstoff und einem Umrechnungsfaktor auf das Medium kalibriert. Beim Bürkert Communicator ist es möglich, das Medium über ein LUA-Script zu wechseln, das unter country.burkert.com heruntergeladen werden kann.

  • Seite 39: Betriebsarten Eines Mfc

    Typ 8743 Konfiguration mit Bürkert Communicator Wählen Regler > Parameter > Sollwert > Sollwertquelle Sollwertquelle wird nach einem Neustart beibehalten, außer wenn die gewählte Sollwertquelle nueller Sollwert oder Systemanalyse ist. Sollwertquelle Beschreibung Betriebsart Analoge Sollwertvorgabe Der Sollwert wird über den Analo- Löst die normale Betriebsart (Clo-...

  • Seite 40: Normalbetrieb

    Typ 8743 Konfiguration mit Bürkert Communicator Betriebsart Siehe Kapitel Gerätevariante Industrial Ethernet: Normale Betriebsart (MFC) Automatisch Gerätevariante Analog: Normale Betriebsart (MFC) Analoger Sollwert Manueller Sollwert Wahl der Quelle für den Sollwert (MFC) [} 42] Gespeicherter Sollwert Wahl der Quelle für den Sollwert (MFC) [} 42] Steuerbetrieb Wahl der Quelle für den Sollwert (MFC) [} 42]...

  • Seite 41: Variante Analog

    Typ 8743 Konfiguration mit Bürkert Communicator Handelt es sich bei dem Aktor um ein Regelventil, dann bestimmt der Stellungssollwert y das Öffnen des Regelventils. Wenn zum Beispiel der Stellungssollwert y gleich 10 % ist, dann beträgt die Öffnung des Regelventils 10 %. Der Übertragungsweg des Sollwerts w und des Messwerts der Durchflussgeschwindigkeit ist vom Gerät abhängig.

  • Seite 42: Wahl Der Quelle Für Den Sollwert (Mfc)

    Typ 8743 Konfiguration mit Bürkert Communicator Den Versorgungsdruck konstant halten. WARNUNG! Verletzungsgefahr durch fließendes Medium. Wenn die Autotune-Funktion läuft, kann der Massendurchflusswert höher als der Nenndurchflusswert sein. Vor dem Ausführen der Autotune-Funktion sicherstellen, dass bei steigendem Massendurchflusswert keine Gefahr auftreten kann.

  • Seite 43: Sollwerte Ohne Kommunikation

    Typ 8743 Konfiguration mit Bürkert Communicator Systemanalyse: das Gerät arbeitet in der normalen Betriebsart, aber entsprechend einer vordefinierten chronologischen Sequenz mit Sollwerten. Das resultierende Diagramm in Verbindung mit der grafischen Darstellung der Prozesswerte verwenden, um das System mit der Software Bürkert Communicator zu analysieren.

  • Seite 44: Instandhaltung

    Typ 8743 Instandhaltung INSTANDHALTUNG Beim Betrieb gemäß Betriebsanleitung ist das Gerät wartungsfrei. Edelstahlmaschenfilter überprüfen und reinigen. Der Edelstahl-Maschenfilter muss regelmäßig inspiziert und bei Bedarf gereinigt werden. Die Häufigkeit von Inspektion und Reinigung ist vom gemessenen Medium abhängig. Wenn ein verunreinigtes Medium verwendet wird, muss der Edelstahl-Maschenfilter umgehend gereinigt werden.

  • Seite 45: Speicherkarte Austauschen

    Typ 8743 Instandhaltung Speicherkarte austauschen. Das Gerät stromlos machen. Speicherkarte mit einer Pinzette leicht bis zum Anschlag in das Gerät drücken und loslassen. Die alte Speicherkarte kommt heraus. Auf die Einsetzrichtung der Speicherkarte achten. Abb. 24: Einsetzrichtung der Speicherkarte Die neue Speicherkarte in den Steckplatz drücken, bis sie hörbar einrastet. Wenn die Speicherkarte her- auskommt, ist die Verriegelung fehlgeschlagen.

  • Seite 46: Störungen

    Typ 8743 Störungen STÖRUNGEN 10.1 Die Statusanzeige leuchtet rot. Ursache Lösung Betriebsspannung außerhalb des Fehler- Gerät innerhalb der Spezifikation betreiben. Wenn die Statu- bereichs. Das Gerät kann beschädigt sanzeige immer noch rot leuchtet, das Gerät an Bürkert zu- werden. rücksenden.

  • Seite 47: Die Statusanzeige Leuchtet Orange

    Typ 8743 Störungen 10.2 Die Statusanzeige leuchtet orange. Ursache Lösung Ein Kalibrierungsvorgang läuft. Warten, bis der Kalibrierungsvorgang abgeschlossen ist. Ursache Lösung Ein Kalibrierungsvorgang läuft. Warten, bis der Kalibrierungsvorgang abgeschlossen ist. Autotune läuft. Warten, bis Autotune abgeschlossen ist. Die Betriebsart des Geräts ist eingestellt Siehe Wahl der Quelle für den Sollwert (MFC) [} 42]...

  • Seite 48: Die Statusanzeige Leuchtet Blau

    Typ 8743 Störungen Ursache Lösung Der Stellungssollwert für den Aktor hat Den Eingangsdruck erhöhen oder den Rückdruck verrin- (fast) 100 % erreicht. Der Sollwert kann gern. nicht erreicht werden. Wenn der Druckabfall im Rohr zu hoch ist, den Druckabfall reduzieren.

  • Seite 49: Das Austauschgerät Übernimmt Nicht Alle Der Werte Des Defekten Geräts

    Typ 8743 Störungen Ursache Lösung Die Speicherkarte ist defekt. Das Gerät Speicherkarte austauschen. Siehe Speicherkarte austau- konnte keine Werte auf die Speicherkarte schen. [} 45] schreiben. 10.9 Das Austauschgerät übernimmt nicht alle der Werte des defekten Geräts Ursache Lösung Die Gerätebeschreibung des Austausch- Die neuen Werte des Austauschgeräts mit Hilfe der Softwa-...

  • Seite 50: Instabiler Messwert

    Typ 8743 Störungen 10.11 Instabiler Messwert Ursache Lösung Funktionserde (FE) ist nicht korrekt ange- Für den Anschluss der Funktionserde ein möglichst kurzes schlossen. grün-gelbes Kabel verwenden. Und der Kabelquerschnitt muss mindestens dem Querschnitt des Spannungsversor- gungskabels entsprechen. Siehe Die Funktionserde an- schließen [} 33]...

  • Seite 51: Sollwert Bei 0 %, Kein Massendurchfluss, Aber Es Wird Ein Massendurchfluss Ungleich Null Gemessen

    Typ 8743 Störungen 10.13 Sollwert bei 0 %, kein Massendurchfluss, aber es wird ein Massendurchfluss ungleich Null gemessen Ursache Lösung Ventil undicht. Überprüfen, ob der Betriebsdruck < pmax ist. 10.14 Sollwert wird nicht erreicht Ursache Lösung Der Maschenfilter ist verstopft.

  • Seite 52: Ersatzteile Und Zubehör

    Typ 8743 Ersatzteile und Zubehör ERSATZTEILE UND ZUBEHÖR VORSICHT! Verletzungsgefahr, Sachschäden durch falsche Teile. Falsches Zubehör und ungeeignete Ersatzteile können Verletzungen an Personen und Schäden am Gerät und dessen Umgebung verursachen. Nur Originalzubehör und Originalersatzteile der Firma Bürkert verwenden. Bei Fragen die Bürkert Vertriebsniederlassung kontaktieren.

  • Seite 53: Zusätzliche Software

    Typ 8743 Ersatzteile und Zubehör Pos. Bestellnummer Edelstahl-Maschenfilter, Maschenweite 250 μm für MFC mit Durchfluss- 689 851 messbereich 20...100 Nl/min Tab. 19: Maschenfilter 11.4 Zusätzliche Software Bürkert Communicator Herunterladen von country.burkert.com Tab. 20: Dokumentation und Software...

  • Seite 54: Deinstallation

    Typ 8743 Deinstallation DEINSTALLATION 12.1 Zerlegung Den Mediendruck in der Anlage reduzieren. Das Gerät mit einem neutralen Medium spülen (z. B. Stickstoff). Den Druck des Spülmediums in der Anlage reduzieren. Die Stromversorgung des Geräts ausschalten. Die elektrische Verdrahtung entfernen. Die Medienanschlüsse abtrennen.

  • Seite 55: Logistik

    Typ 8743 Logistik LOGISTIK 13.1 Transport ACHTUNG! Transportschäden. Wenn das Gerät beim Transport nicht geschützt ist, kann es beschädigt werden. Kabel, Stecker, externe Filter und Installationsmaterial entfernen. Die elektrischen Schnittstellen mit Schutzstopfen schützen. Verunreinigte Geräte reinigen und entlüften. Die Medienanschlüsse mit Schutzkappen verschließen. Schutzkappen sorgen für Schutz und Abdich- tung.
