5.1.2

Massendurchflussregler (MFC)

13
16
15
14
12
1
2
3
4
1. Elektrischer Anschluss:
- Profibus-Variante: 5-polige M12-Buchse, B-Codierung
- Analogue-Variante: 5-polige M12-Buchse, A-Codierung
2. Elektrischer Anschluss: 5-poliger M12-Stecker, A-Codierung
3. Mögliche Leitungsanschlüsse:
• G-Gewindeanschlüsse nach DIN ISO228/1
• NPT-Gewindeanschlüsse nach ASME/ANSI B 1.20.1
4. M4-Schraube für Funktionserde-Anschluss
58
9
10 8
11
7
6
5
Deutsch
8742 Profibus, 8742 Analogue
Beschreibung
5. Grundblock
6. Durchflussrichtung
7. Proportionalventil. Das Proportionalventil kann in das Produkt
eingebaut sein.
8. Produkt-Status-Anzeige. Die Anzeige funktioniert gemäß Namur
NE 107.
9. Nicht belegt
10. Status-Anzeige für die Feldbuskommunikation
11. Nicht belegt
12. Deckel
13. M3-Schraube
14. büS-Schnittstelle für die Software Bürkert Communicator
15. Steckplatz für die Speicherkarte
16. Aufprallschutzdeckel. Der Aufprallschutzdeckel wird nur mit einer
ATEX-Variante mitgeliefert.

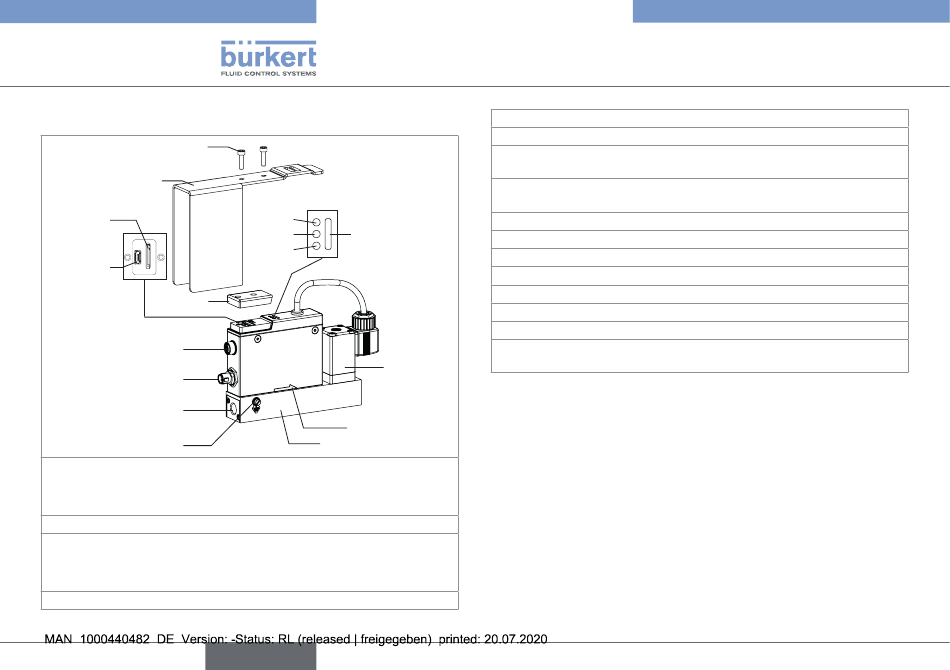

Abb. 2: Massendurchflussregler, Profibus-Variante oder
Analogue-Variante
