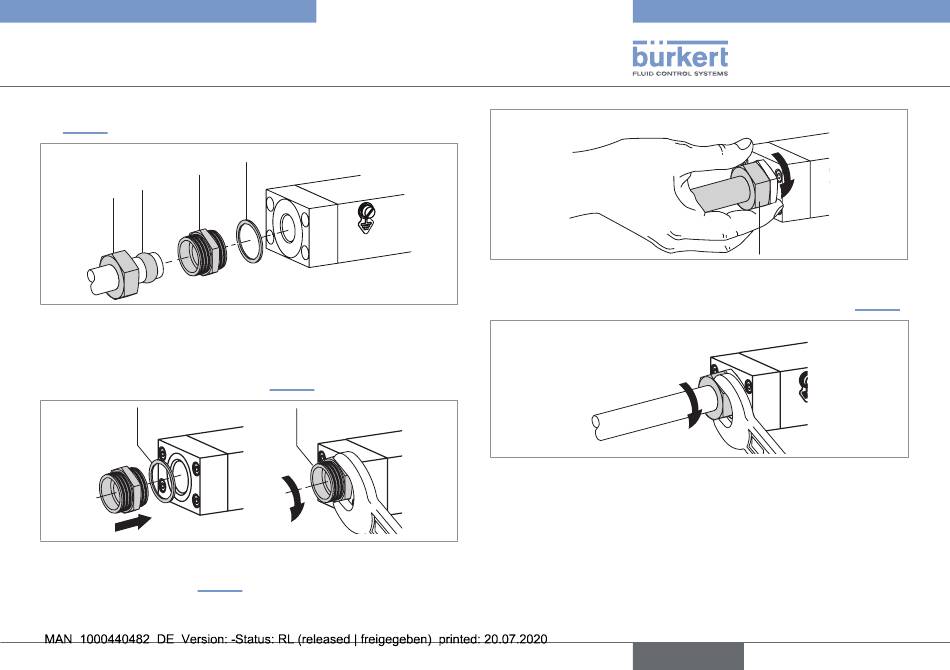

→ Die Mutter [A] und dann den Klemmring auf das Rohr schieben. Siehe
Abb. 13.
Klemmring
B
A
Abb. 13: Mutter und Klemmring auf dem Rohr
→ Den Dichtring [C] auf dem Leitungsanschluss des Produkts platzieren.
→ Das Anschlussgewinde [B] in den Leitungsanschluss schrauben.
Mit einem Drehmoment von 25...28 N·m festziehen, was
18.44...20.65 lbf·ft entspricht. Siehe Abb. 14.
c
Abb. 14: Dichtring und Schraube auf dem Anschlussgewinde
→ Das Rohr in das Anschlussgewinde einsetzen. Die Mutter [A] mit der
Hand festziehen. Siehe Abb. 15.
Installation
c
B
Abb. 15: Mit der Hand eingeschraubte Mutter
→ Die Mutter mit einem Gabelschlüssel mit einem Drehmoment von
25...28 N·m anziehen, was 18.44...20.65 lbf·ft entspricht. Siehe Abb. 16.
Abb. 16: Mit einem Gabelschlüssel angezogene Mutter
→ Den Anschluss an die Rohrleitung auf der anderen Seite des Pro-
dukts genauso durchführen.
