Jumper und Anschlüsse auf der Systemplatine

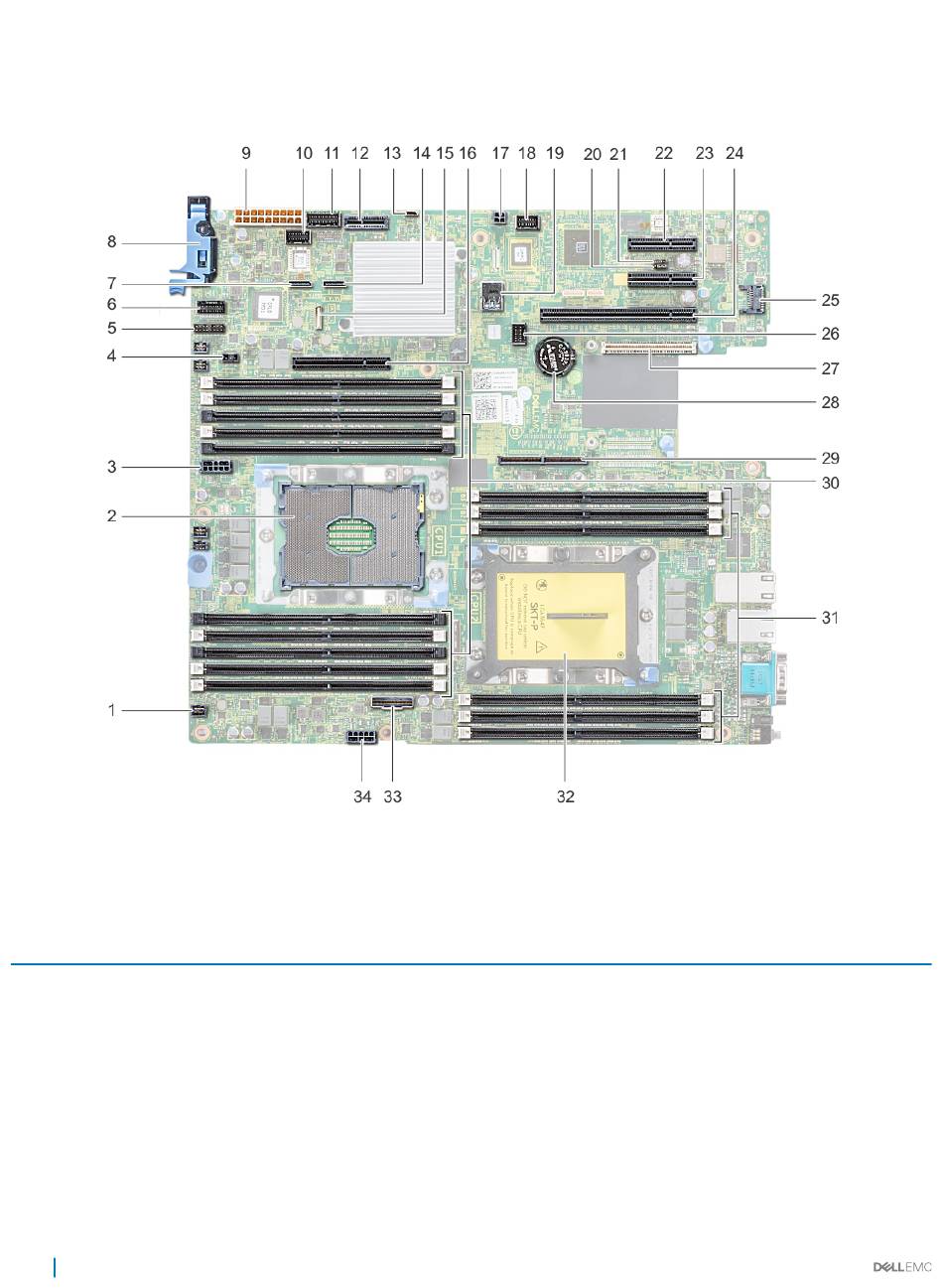

Abbildung 122. Jumper und Anschlüsse auf der Systemplatine
Tabelle 50. Jumper und Anschlüsse auf der Systemplatine
Element
Anschluss
1.
FAN6
2.
CPU1
3.
CPU1_PWR_CONN(P2)
4.
J_INTRU
5.
J_BP_SIG1
6.
LFT_CP_CONN
7.
J_SATA_B1
180
Jumper und Anschlüsse
Beschreibung
Anschluss für Systemlüfter 6
Prozessorsockel 1
CPU1-Netzanschluss
Anschluss für Gehäuseeingriffschalter
Signalanschluss 1 für Rückwandplatine
Linker Bedienfeldanschluss
Interner SATA-B-Anschluss
