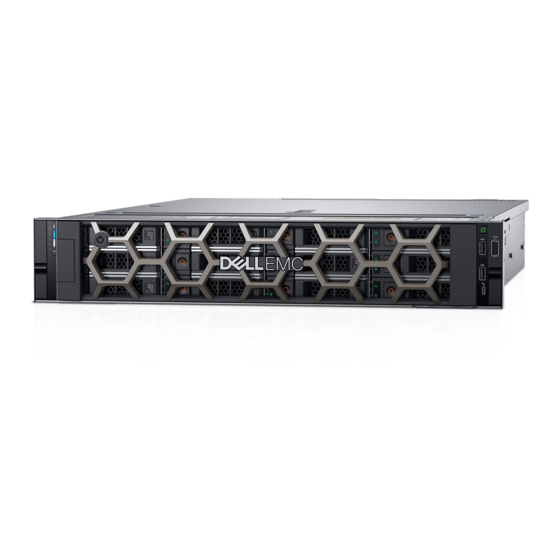

Dell EMC PowerEdge R540 Installations- Und Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell EMC Anleitungen
  4. Server
  5. PowerEdge R540
  6. Installations- und servicehandbuch

Dell EMC PowerEdge R540 Installations- Und Servicehandbuch

Vorschau ausblenden Andere Handbücher für PowerEdge R540:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell EMC PowerEdge R540
Installations- und Service-Handbuch
Vorschriftenmodell: E46S Series
Vorschriftentyp: E46S001
December 2020
Rev. A08

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge R540

Inhaltszusammenfassung für Dell EMC PowerEdge R540

  • Seite 1 Dell EMC PowerEdge R540 Installations- und Service-Handbuch Vorschriftenmodell: E46S Series Vorschriftentyp: E46S001 December 2020 Rev. A08...
  • Seite 2 Hinweise, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Dell EMC PowerEdge R540 – Übersicht................7 Unterstützte Konfigurationen für das PowerEdge R540-System.................. 7 Frontansicht des Systems..............................8 Ansicht des linken Bedienfelds............................. 10 Ansicht des rechten Bedienfelds..........................14 Laufwerksanzeigecodes..............................15 Rückseitenmerkmale................................16 NIC-Anzeigecodes.................................22 Anzeigecodes des Netzteils............................23 LCD-Display..................................24 Anzeigen des Startbildschirms.............................25...
  • Seite 4 Entfernen des Kühlungslüfters.............................47 Installieren des Lüfters..............................48 Interner PERC-Riser................................50 Entfernen des internen PERC-Risers......................... 50 Installieren des internen PERC-Risers........................52 Entfernen der PERC-Karte aus dem internen PERC-Riser..................53 Einsetzen der PERC-Karte in den internen PERC-Riser..................54 Eingriffschalter..................................55 Entfernen des Eingriffsschalters..........................55 Installieren des Eingriffsschalters..........................
  • Seite 5 Entfernen der LOM-Riser-Karte..........................104 Einsetzen der LOM-Riser-Karte..........................105 Laufwerksrückwandplatine...............................106 Details zur Rückwandplatine............................106 Entfernen der Rückwandplatine..........................108 Installieren der Rückwandplatine..........................109 Entfernen der 3,5-Zoll-Laufwerksrückwandplatine....................109 Installieren der 3,5-Zoll-Festplattenrückwandplatine....................110 Kabelführung..................................112 Hinteres Laufwerksgehäuse..............................115 Entfernen des hinteren Laufwerksgehäuses......................115 Einsetzen des hinteren Laufwerksgehäuses......................116 Systembatterie..................................117 Austauschen der Systembatterie..........................117 Optionaler interner USB-Speicherstick..........................118 Austauschen des optionalen internen USB-Speichersticks..................118...
  • Seite 6 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........144 Bedienelemente der Systemdiagnose........................145 Kapitel 6: Wie Sie Hilfe bekommen....................146 Kontaktaufnahme mit Dell EMC............................146 Feedback zur Dokumentation............................146 Zugriff auf Systeminformationen mithilfe von QRL.......................146 Quick Resource Locator für R540..........................147 Automatische Unterstützung mit SupportAssist......................

  • Seite 7: Kapitel 1: Dell Emc Poweredge R540 - Übersicht

    Dell EMC PowerEdge R540 – Übersicht Das Dell EMC PowerEdge R540-System ist ein Dual-Socket-Racksystem mit 2 HE und unterstützt bis zu: ● Zwei Prozessoren der Intel Xeon Scalable-Produktreihe ● 16 DIMM-Steckplätze ● Zwei redundante Wechselstrom- und Gleichstromnetzteile oder ein einzelnes verkabeltes Netzteil ●...

  • Seite 8: Frontansicht Des Systems

    Abbildung 1. Unterstützte Konfigurationen für ein PowerEdgeR540 System mit hinterem Laufwerk Frontansicht des Systems Die Frontansicht zeigt Informationen über die Funktionen, die auf der Vorderseite des Systems zur Verfügung stehen: Abbildung 2. Vorderansicht eines Systems mit 12 x 3,5-Zoll-Laufwerksystemen Dell EMC PowerEdge R540 – Übersicht...
  • Seite 9 Controller unter www.dell.com/poweredgemanuals. Laufwerkschächte k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. Weitere Informationen finden Sie in den technischen Daten zum PowerEdge R540 unter www.dell.com/poweredgemanuals Rechtes Bedienfeld k. A. Enthält Betriebsschalter, USB-Anschluss, iDRAC Direct (Micro-AB- USB-Anschluss), VGA-Anschluss.

  • Seite 10: Ansicht Des Linken Bedienfelds

    Laufwerkschächte k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. Weitere Informationen finden Sie in den technischen Daten zum PowerEdge R540 unter www.dell.com/poweredgemanuals Optisches Laufwerk k. A. Ein optionales SATA-DVD-ROM-Laufwerk oder DVD+/-RW- (optional) Laufwerk in Flachbauweise Rechtes Bedienfeld k.

  • Seite 11: Status-Leds

    System ein thermischer Fehler ● Ein Lüfter wurde entfernt oder ist fehlerhaft. auftritt (z. B. ● Die Umgebungstemperatur ist zu hoch. Umgebungstemperatur außerhalb ● Der externe Luftstrom ist gestört. des zulässigen Bereichs oder Ausfall eines Lüfters). Dell EMC PowerEdge R540 – Übersicht...

  • Seite 12: Anzeigecodes Für Systemzustand Und System-Id

    Fehlermeldungen finden Sie im Systemereignisprotokoll oder auf der LCD-Anzeige an der Blende, sofern vorhanden. Weitere Informationen zu Fehlermeldungen finden Sie im Referenzhandbuch zu Ereignis- und Fehlermeldungen für Dell EMC PowerEdge-Server der 14. Generation unter www.dell.com/qrl. Dell EMC PowerEdge R540 – Übersicht...

  • Seite 13: Idrac Quick Sync 2-Anzeigecodes

    Hilfe bekommen. Gelb blinkend Zeigt an, dass die iDRAC Quick Sync 2- Starten Sie das System neu. Wenn das Problem Hardware nicht ordnungsgemäß reagiert. weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Dell EMC PowerEdge R540 – Übersicht...

  • Seite 14: Ansicht Des Rechten Bedienfelds

    System. Weitere Informationen finden Sie in den technischen Daten zum PowerEdge R540 unter www.dell.com/poweredgemanuals. iDRAC Direct-LED-Anzeigecodes Die iDRAC Direct-LED-Anzeige leuchtet, um anzuzeigen, dass der Port angeschlossen ist und als Teil des iDRAC-Subsystems verwendet wird. Dell EMC PowerEdge R540 – Übersicht...

  • Seite 15: Laufwerksanzeigecodes

    Während dieser Zeit können keine Laufwerke entfernt werden. Blinkt grün, gelb und erlischt dann Vorausgesagter Laufwerksausfall Blinkt gelb, viermal pro Sekunde Laufwerk ausgefallen Blinkt grün, langsam Laufwerk wird neu aufgebaut Stetig grün Laufwerk online Dell EMC PowerEdge R540 – Übersicht...

  • Seite 16: Rückseitenmerkmale

    Kartensteckplätze für den Anschluss der PCIe- Erweiterungskarte mit halber Bauhöhe auf Riser in flacher Ausführung. Netzteileinheit (PSU) (2) k. A. Weitere Informationen finden Sie in den technischen Daten zum PowerEdge R540 unter www.dell.com/ poweredgemanuals. Dell EMC PowerEdge R540 – Übersicht...
  • Seite 17 Sie in den technischen Daten zum PowerEdge R540 unter www.dell.com/ poweredgemanuals. Kabelanschluss für k. A. Ermöglicht das Anschließen des Systemstatusanzeige Statusanzeigekabels und Anzeigen des Status, wenn der CMA installiert ist. Systemidentifikationstaste Drücken Sie die Systemidentifikationstaste: Dell EMC PowerEdge R540 – Übersicht...
  • Seite 18 Abbildung 10. Funktionen auf der Rückseite – System mit 12x 3,5-Zoll- + 2x 3,5-Zoll-Festplatten (hinten) Tabelle 11. Rückseitenmerkmale von R540 Element Funktionen Symbol Beschreibung Serielle Schnittstelle Verwenden Sie die serielle Schnittstelle zum Anschließen eines seriellen Geräts an das System. Weitere Informationen über den unterstützten seriellen Dell EMC PowerEdge R540 – Übersicht...
  • Seite 19 Geräten. Dedizierter Netzwerkport des Verwenden Sie den dedizierten iDRAC9 iDRAC9-Netzwerkport für den sicheren Zugriff auf den integrierten iDRAC in einem separaten Verwaltungsnetzwerk. Weitere Informationen dazu finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Dell EMC PowerEdge R540 – Übersicht...
  • Seite 20 Systemidentifikationstas te im iDRAC-Setup aktiviert ist. ● Wenn das System beim POST nicht mehr reagiert, betätigen Sie Systemidentifikationstas te, und halten Sie sie länger als fünf Sekunden gedrückt, um den BIOS- Progress-Modus zu aktivieren. Dell EMC PowerEdge R540 – Übersicht...
  • Seite 21 Verwenden Sie für die LAN-Verbindung (Local Area Networks) mit dem System die Ethernet- oder SFP +-Anschlüsse. Weitere Informationen zu den unterstützten Ethernet- oder SFP+-Ports finden Sie in den technischen Daten zum PowerEdge R540 unter www.dell.com/poweredgemanuals. Ethernet-Anschlüsse (2) Verwenden Sie für die LAN-Verbindung (Local Area Networks) mit dem System die Ethernet-Anschlüsse.

  • Seite 22: Nic-Anzeigecodes

    Die NIC ist mit einem gültigen Netzwerk mit einer Geschwindigkeit unter aus. der maximalen Port-Geschwindigkeit verbunden und Daten werden nicht gesendet oder empfangen. Verbindungsanzeige blinkt grün und Aktivitätsanzeige ist NIC-Erkennung ist über das NIC-Konfigurationsdienstprogramm aktiviert. aus. Dell EMC PowerEdge R540 – Übersicht...

  • Seite 23: Anzeigecodes Des Netzteils

    Wattleistungen ausgeben und eine Fehlabstimmung verursachen. VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen. VORSICHT: Die Kombination von Wechselstrom- und Gleichstromnetzteilen wird nicht unterstützt und verursacht eine Nichtübereinstimmung. Dell EMC PowerEdge R540 – Übersicht...

  • Seite 24: Lcd-Display

    > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.. Das LCD-Display ist nur an der optionalen Frontblende verfügbar. Die optionale Frontblende ist hot-plug fähig. Beschreibung der verschiedenen Status und Bedingungen des LCD-Displays: Dell EMC PowerEdge R540 – Übersicht...

  • Seite 25: Anzeigen Des Startbildschirms

    Halten Sie die Schaltfläche „Navigation“ gedrückt, bis der angezeigt wird. b. Navigieren Sie zum Symbol Home mit dem Pfeil nach oben c. Wählen Sie das Startsymbol aus. d. Drücken Sie im Startbildschirm die Auswahltaste, um das Hauptmenü aufzurufen. Dell EMC PowerEdge R540 – Übersicht...

  • Seite 26: Setup-Menü

    Sie die Informationen unter Umständen auf einem Aufkleber auf dem Gehäuse des Systems. Der Mini-Enterprise-Service-Tag (EST) befindet sich auf der Rückseite des Systems. Dell verwendet diese Informationen, um Support-Anrufe an das entsprechende Personal weiterzuleiten. Dell EMC PowerEdge R540 – Übersicht...
  • Seite 27 Abbildung 16. Ausfindigmachen der Service-Tag-Nummer Ihres Systems 1. Informationsschild (Vorderseite) 2. Informationsschild (Rückseite) 3. OpenManage Mobile (OMM)-Etikett 4. Etikett mit iDRAC-MAC-Adresse und Kennwort für den sicheren iDRAC-Zugriff 5. Service-Tag Dell EMC PowerEdge R540 – Übersicht...

  • Seite 28: Aufkleber Mit Systeminformationen

    Aufkleber mit Systeminformationen Abbildung 17. PowerEdge R540 – Serviceinformationen Dell EMC PowerEdge R540 – Übersicht...
  • Seite 29 Abbildung 18. Informationen zum Arbeitsspeicher Abbildung 19. Installation von OCP und internem PERC-Riser Abbildung 20. Riser-Installation Dell EMC PowerEdge R540 – Übersicht...
  • Seite 30 Abbildung 21. Installation des hinteren Laufwerks Dell EMC PowerEdge R540 – Übersicht...

  • Seite 31: Kapitel 2: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Anfängliche Systemeinrichtung und Erstkonfiguration Themen: • Einrichten Ihres Systems • iDRAC-Konfiguration • Optionen zum Installieren des Betriebssystems Einrichten Ihres Systems Führen Sie die folgenden Schritte aus, um das System einzurichten: Schritte 1. Auspacken des Systems 2. Installieren Sie das System im Rack. Weitere Informationen zum Einsetzen des Systems in das Rack finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals.

  • Seite 32: Melden Sie Sich Bei Idrac An

    Toolkit Von Dell zertifiziertes VMware ESXi www.dell.com/virtualizationsolutions Installations- und Anleitungsvideos für unterstützte Unterstützte Betriebssysteme für Dell EMC PowerEdge-Systeme Betriebssysteme auf PowerEdge-Systemen Methoden zum Download von Firmware und Treiber Sie können die Firmware und Treiber mithilfe der folgenden Methoden herunterladen: Anfängliche Systemeinrichtung und Erstkonfiguration...

  • Seite 33: Herunterladen Von Treibern Und Firmware

    Verwendung von virtuellen iDRAC-Medien www.dell.com/idracmanuals Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

  • Seite 34: Kapitel 3: Installieren Und Entfernen Von Systemkomponenten

    Installieren und Entfernen von Systemkomponenten Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit an Komponenten im Inneren Ihres System • Empfohlene Werkzeuge • Optionale Frontverkleidung • Systemabdeckung • Rückwandplatinenabdeckung • Das Systeminnere •...

  • Seite 35: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems

    VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 36: Optionale Frontverkleidung

    Optionale Frontverkleidung ANMERKUNG: Das Verfahren zum Entfernen der Frontblende mit und ohne LCD-Display ist identisch. Entfernen der Frontverkleidung Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. Schritte 1. Entriegeln Sie die Frontverkleidung mit dem zugehörigen Schlüssel. 2.

  • Seite 37: Systemabdeckung

    Abbildung 23. Anbringen der Frontblende mit LCD-Display Systemabdeckung ANMERKUNG: Die Systemabdeckung unterscheidet sich mit 12 x 3,5 Zoll sowie 2 x 3,5 Zoll (hinten) von anderen Systemen. Die Abdeckung weist eine zusätzliche Schutz- und Schaumsicht auf der Vorderseite der Systemabdeckung auf. Entfernen der Systemabdeckung Voraussetzungen 1.

  • Seite 38: Installieren Der Systemabdeckung

    Abbildung 24. Entfernen der Systemabdeckung Installieren der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. 2. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und korrekt verlegt sind. Achten Sie außerdem darauf, dass keine Werkzeuge oder zusätzlichen Bauteile im System zurückbleiben.

  • Seite 39: Rückwandplatinenabdeckung

    Abbildung 25. Installieren der Systemabdeckung Nächste Schritte 1. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Rückwandplatinenabdeckung Entfernen der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34.

  • Seite 40: Anbringen Der Rückwandplatinenabdeckung

    Abbildung 26. Entfernen der Rückwandplatinenabdeckung Anbringen der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 35. Installieren der Systemabdeckung auf Seite 38.

  • Seite 41: Das Systeminnere

    Abbildung 27. Anbringen der Rückwandplatinenabdeckung Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Das Systeminnere ANMERKUNG: Hot-swap-fähige Komponenten sind orange gekennzeichnet, während die Griffstellen auf den Komponenten blau markiert sind. Installieren und Entfernen von Systemkomponenten...
  • Seite 42 Abbildung 28. Das Systeminnere ohne hinteres Laufwerksgehäuse Installieren und Entfernen von Systemkomponenten...
  • Seite 43 Abbildung 29. Das Systeminnere mit hinterem Laufwerksgehäuse 1. Informations-Tag 2. Laufwerkrückwandplatine 3. Kühlungslüfter 4. Speichermodul 5. CPU 1 6. CPU 2 7. Systemplatine 8. LOM-Riserkarte 9. Interner PERC-Riser 10. Luftstromverkleidung 11. Butterfly Riser 12. Luftstromverkleidung (12 x 3,5 Zoll + 2 x 3,5-Zoll- Festplattensystem hinten) 13.

  • Seite 44: Kühlgehäuse

    Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34.

  • Seite 45: Installieren Des Kühlgehäuses

    Nächste Schritte 1. Falls zutreffend, Installieren des Kühlgehäuses auf Seite 45 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Installieren des Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34.
  • Seite 46 Abbildung 31. Einbauen des Kühlgehäuses ANMERKUNG: Das Verfahren zum Installieren des Kühlgehäuses für das hintere 2 x 3,5-Zoll-Laufwerkssystem ist identisch. Nächste Schritte Installieren Sie den Butterfly Riser, wenn dieser entfernt wurde. Installieren und Entfernen von Systemkomponenten...

  • Seite 47: Lüfter

    2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Lüfter Entfernen des Kühlungslüfters Das Verfahren zum Ausbauen von Standard- und Hochleistungslüftern ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34.

  • Seite 48: Installieren Des Lüfters

    Abbildung 33. Entfernen des Kühlungslüfters Nächste Schritte Installieren des Lüfters auf Seite 48. Installieren des internen PERC-Risers auf Seite 52 Installieren des Kühlgehäuses auf Seite 45 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35.
  • Seite 49 Abbildung 34. Installieren des Lüfters ANMERKUNG: Verbinden Sie im 12 x 3,5-Zoll-Laufwerkssystem das Kabel von Lüfter 1 mit dem Anschluss der Stromzwischenplatine. Installieren und Entfernen von Systemkomponenten...

  • Seite 50: Interner Perc-Riser

    Abbildung 35. Anschließen des Lüfterkabels am PIB-Anschluss Nächste Schritte Installieren des internen PERC-Risers auf Seite 52 2. Stellen Sie sicher, dass alle Kabel korrekt verlegt werden. Installieren des Kühlgehäuses auf Seite 45 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35.
  • Seite 51 Abbildung 36. Entfernen des internen PERC-Risers 5. Drehen Sie den internen Riser so, dass die PERC-Karte nach oben zeigt. 6. Drücken Sie auf den Kabelanschluss und trennen Sie das Kabel, das mit der internen PERC-Karte verbunden ist. Abbildung 37. Trennen des Kabels von der internen PERC-Karte Nächste Schritte Installieren des Kühlgehäuses auf Seite 45...

  • Seite 52: Installieren Des Internen Perc-Risers

    Installieren des internen PERC-Risers Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. Schritte 1. Verbinden Sie das Kabel mit der internen PERC-Karte. Abbildung 38. Verbinden des Kabels mit dem internen PERC-Riser 2. Halten Sie den PERC-Riser an den blauen Griffstellen und richten Sie den Schlitz auf dem internen PERC-Riser an der Führung auf der Systemplatine aus.

  • Seite 53: Entfernen Der Perc-Karte Aus Dem Internen Perc-Riser

    Abbildung 39. Installieren des internen PERC-Risers 5. Schließen Sie die Kabel an die Rückwandplatine an und verlegen Sie dann die Kabel entlang der Kabelführungslasche, um die Lasche zu schließen. Nächste Schritte Installieren des Kühlgehäuses auf Seite 45 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35.

  • Seite 54: Einsetzen Der Perc-Karte In Den Internen Perc-Riser

    Abbildung 40. Entfernen der PERC-Karte aus dem internen PERC-Riser Nächste Schritte Installieren des internen PERC-Risers auf Seite 52 Installieren des Kühlgehäuses auf Seite 45 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Einsetzen der PERC-Karte in den internen PERC-Riser Voraussetzungen 1.

  • Seite 55: Eingriffschalter

    Abbildung 41. Einsetzen der PERC-Karte in den internen PERC-Riser Nächste Schritte Installieren des internen PERC-Risers auf Seite 52 Installieren des Kühlgehäuses auf Seite 45 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Eingriffschalter Entfernen des Eingriffsschalters Voraussetzungen...

  • Seite 56: Installieren Des Eingriffsschalters

    Abbildung 42. Entfernen eines Eingriffsschalters Nächste Schritte Installieren des Eingriffsschalters auf Seite 56. Installieren des Eingriffsschalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 35.

  • Seite 57: Laufwerke

    Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Laufwerke Das PowerEdge R540-System unterstützt Folgendes: ● Bis zu 14 x 3,5-Zoll-Laufwerke oder 2,5-Zoll-Laufwerke mit Laufwerksadapter, interne, Hot-Swap-fähige SAS-, SATA- oder Nearline- SAS-Laufwerke ● Bis zu 8 x 3,5-Zoll-Laufwerke oder 2,5-Zoll-Laufwerke mit Laufwerksadapter, interne, Hot-Swap-fähige SATA-SSDs Entfernen eines Laufwerkplatzhalters Das Verfahren zum Entfernen von Laufwerkplatzhaltern ist bei 2,5-Zoll- und 3,5-Zoll-Laufwerken identisch.

  • Seite 58: Einsetzen Eines Laufwerkplatzhalters

    Schritte Drücken Sie auf die Entriegelungstaste und schieben Sie den Laufwerkplatzhalter aus dem Laufwerkschacht. Abbildung 44. Entfernen eines Laufwerkplatzhalters Nächste Schritte Einsetzen eines Laufwerkplatzhalters auf Seite 58 Einsetzen eines Laufwerkplatzhalters Das Verfahren zum Einsetzen von Laufwerkplatzhaltern ist bei 2,5-Zoll- und 3,5-Zoll-Laufwerken identisch. Voraussetzungen 1.

  • Seite 59: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerksadapter

    Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll- Laufwerksadapter Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 34. Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll-Laufwerksträger auf Seite 60 ANMERKUNG: Ein 2,5-Zoll-Laufwerk wird in einem 3,5-Zoll-Laufwerksadapter eingebaut, der dann in den 3,5-Zoll-Laufwerksträger eingesetzt wird.

  • Seite 60: Entfernen Eines 3,5-Zoll-Laufwerksadapters Aus Einem 3,5-Zoll-Laufwerksträger

    Schritte 1. Richten Sie die Schraubenbohrungen des 2,5-Zoll-Laufwerks an den Schraubenbohrungen des 3,5-Zoll-Laufwerksadapters aus. 2. Befestigen Sie das 2,5-Zoll-Laufwerk mithilfe des Kreuzschlitzschraubendrehers (Größe 2) am 3,5-Zoll-Laufwerksadapter. ANMERKUNG: Wenn der Festplatten- bzw. SSD-Träger über eine Torx-Schraube verfügt, verwenden Sie einen Torx 6- Schraubendreher, um das Laufwerk zu entfernen.

  • Seite 61: Einsetzen Eines 3,5-Zoll-Laufwerksadapters In Den 3,5-Zoll-Laufwerksträger

    Abbildung 48. Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll-Laufwerksträger Nächste Schritte Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll-Laufwerksträger auf Seite 61 Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll- Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 34. Setzen Sie das 2,5-Zoll-Laufwerk in den 3,5-Zoll-Laufwerksadapter ein. Schritte 1.

  • Seite 62: Entfernen Eines Festplattenträgers

    Abbildung 49. Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll-Laufwerksträger Nächste Schritte Setzen Sie den 3,5-Zoll-Laufwerksträger in das System ein. Bringen Sie gegebenenfalls die Frontabdeckung an. Entfernen eines Festplattenträgers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 34. 2. Falls zutreffend, entfernen Sie die Frontblende. 3.

  • Seite 63: Installieren Eines Laufwerkträgers

    Abbildung 50. Entfernen eines Festplattenträgers Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Bauen Sie einen Laufwerksträger ein. 3. Wenn Sie das Laufwerk nicht sofort austauschen, setzen Sie einen Laufwerkplatzhalter in den leeren Laufwerksschacht ein, um die ordnungsgemäße Kühlung des Systems zu gewährleisten.

  • Seite 64: Entfernen Des Laufwerks Aus Dem Laufwerkträger

    Schritte 1. Drücken Sie die Entriegelungstaste auf der Vorderseite des Laufwerksträgers, um den Verschlussbügel zu öffnen. 2. Schieben Sie den Laufwerkträger in den Laufwerksteckplatz, bis das Laufwerk in Kontakt mit der Rückwandplatine kommt. 3. Schließen Sie den Verriegelungsbügel des Laufwerksträgers, um das Laufwerk zu fixieren. Abbildung 51.

  • Seite 65: Einsetzen Eines Laufwerks In Den Laufwerkträger

    Abbildung 52. Entfernen des Laufwerks aus dem Laufwerkträger Nächste Schritte Falls zutreffend, Einsetzen eines Laufwerks in den Laufwerkträger auf Seite 65 Einsetzen eines Laufwerks in den Laufwerkträger Voraussetzungen VORSICHT: Das Kombinieren von Laufwerkträgern aus anderen Generationen von PowerEdge-Servern wird nicht unterstützt.

  • Seite 66: Systemspeicher

    Abbildung 53. Einsetzen eines Laufwerks in den Laufwerkträger Systemspeicher Richtlinien für Systemspeicher Das PowerEdge-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Der Prozessor führt die im Systemspeicher enthaltenen Anweisungen aus. Das System enthält 16 Speichersockel. Prozessor 1 unterstützt bis zu 10 Speichersockel und Prozessor 2 unterstützt bis zu sechs Speichersockel.

  • Seite 67: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Abbildung 54. Positionen der Speichersockel Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 19. Speicherkanäle Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Prozessor 1 Steckplätze A1 Steckplätze A2 Steckplätze A3 Steckplätze A4 Steckplätze A5 und A10 Steckplätze A6 und A7 und A8...

  • Seite 68: Betriebsartspezifische Richtlinien

    Dieses System unterstützt die Funktion „Flexible Memory Configuration“ (Flexible Arbeitsspeicherkonfiguration) und kann daher mit jeder gültigen Chipsatzarchitektur konfiguriert und betrieben werden. Wir empfehlen, bei der Installation von Speichermodulen die folgenden Richtlinien zu beachten: ● Alle DIMMs müssen DDR4-DIMMs sein. ● RDIMMs und LRDIMMs dürfen nicht kombiniert werden. ●...
  • Seite 69 Tabelle 20. Betriebsmodi des Arbeitsspeichers (fortgesetzt) Memory Operating Mode Beschreibung gespiegelte Kopie um. Die Installationsrichtlinien zur Aktivierung des Spiegelungsmodus schreiben vor, dass die Speichermodule hinsichtlich Größe, Geschwindigkeit und Technologie identisch sein müssen. Zudem müssen sie in Sätzen von sechs Modulen je Prozessor installiert sein.

  • Seite 70: Konfiguration

    Optimierungsmodus Dieser Modus unterstützt SDDC (Single Device Data Correction) nur bei Speichermodulen mit x4-Gerätebreite. Es sind keine besonderen Vorgaben für die Steckplatzbestückung zu beachten. ● Zwei Prozessoren: Bestücken Sie die Steckplätze nach dem Rundlaufprinzip, beginnend mit Prozessor 1. ANMERKUNG: Prozessor 1 und Prozessor 2 sollten identisch sein. Tabelle 21.

  • Seite 71: Entfernen Eines Speichermoduls

    Tabelle 21. Regeln für die Arbeitsspeicherbestückung (fortgesetzt) Prozessor Konfiguration Speicherbestückung Informationen zur Arbeitsspeicherbestückung Leistungseinbußen. Für optimale Leistung empfiehlt es sich, alle Speicherkanäle identisch zu bestücken, mit identischen DIMMs. ● Die Bestückungsreihenfolge im Optimierungsmodus weicht bei Konfigurationen mit 8 oder 14 DIMMs und 2 Prozessoren von der herkömmlichen Reihenfolge ○...

  • Seite 72: Installieren Eines Speichermoduls

    Abbildung 55. Entfernen eines Speichermoduls Installieren eines Speichermoduls Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. Schritte 1. Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren.

  • Seite 73: Prozessoren Und Kühlkörper

    Abbildung 56. Installieren eines Speichermoduls Nächste Schritte Installieren des Kühlgehäuses auf Seite 45 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. 3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System- Setups >...

  • Seite 74: Entfernen Des Prozessors Vom Modul Des Prozessorkühlkörpers

    Abbildung 57. Entfernen des Prozessor- und Kühlkörpermoduls Nächste Schritte Installieren eines Prozessor- und Kühlkörpermoduls auf Seite 78 Entfernen des Prozessors vom Modul des Prozessorkühlkörpers Voraussetzungen ANMERKUNG: Entfernen Sie den Prozessor nur dann vom Prozessor- und Kühlkörpermodul, wenn Sie den Prozessor oder den Kühlkörper austauschen.
  • Seite 75 Abbildung 58. Das Lösen der Prozessorhalterung 4. Heben Sie die Halterung und den Prozessor vom Kühlkörper, setzen Sie die Prozessor-Seite nach unten auf der Prozessor-Ablage. 5. Biegen Sie die äußeren Kanten der Halterung, um den Prozessor aus der Halterung zu lösen. ANMERKUNG: Stellen Sie sicher, dass der Prozessor und der Halterung sind in das Fach eingelegt nach dem Entfernen des Kühlkörpers.

  • Seite 76: Installieren Des Nicht-Struktur Prozessor In Einem Prozessor Und Kühlkörper Modul

    Installieren des nicht-Struktur Prozessor in einem Prozessor und Kühlkörper Modul Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. Schritte 1. Setzen Sie den Prozessor in den Prozessorsockel Auflagefach. ANMERKUNG: Stellen Sie sicher, dass Kontaktstift-1-Markierung auf der CPU-Ablage mit der Kontaktstift-1-Markierung auf dem Prozessor ausgerichtet ist.
  • Seite 77 Abbildung 61. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors 5. Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie den unteren Teil des Kühlkörpers nach unten, bis die Halterung auf dem Kühlkörper einrastet. ANMERKUNG: ● Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen.

  • Seite 78: Installieren Eines Prozessor- Und Kühlkörpermoduls

    Abbildung 62. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Installieren eines Prozessor- und Kühlkörpermoduls auf Seite 78 Installieren des Kühlgehäuses auf Seite 45 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35.

  • Seite 79: Erweiterungskarten Und Erweiterungskarten-Riser

    3. Ziehen Sie mit einem Torx-Schraubendreher (Größe T30) die Schrauben am Kühlkörper in folgender Reihenfolge an: a. Ziehen Sie die erste Schraube teilweise fest (ca. 3 Umdrehungen). b. Ziehen Sie die zweite Schraube vollständig fest. c. Ziehen Sie nun die erste Schraube vollständig fest. Falls das Prozessor- und Kühlkörpermodul (PHM) aus den blauen Halteklammern springt, wenn die Schrauben teilweise festgezogen sind, führen Sie die folgenden Schritte aus, um es zu befestigen: a.
  • Seite 80 Tabelle 22. Erweiterungskarten-Riser-Konfigurationen (fortgesetzt) Erweiterungskarten- PCIe-Steckplätze auf Prozessoranschluss Höhe Baulänge Steckplat Riser dem Riser zbreite Linker Riser mit flachem Steckplatz 3 Prozessor 2 Low-Profile Halbe Baulänge Profil Butterfly-Riser Steckplatz 2 Prozessor 1 Volle Bauhöhe Halbe Baulänge Butterfly-Riser Steckplatz 3 Prozessor 1 Low-Profile Halbe Baulänge ANMERKUNG:...
  • Seite 81 Tabelle 25. Riser-Konfigurationen: FH – 1 CPU und 2 CPU Kartentyp Steckplatzpriorität Bauweise LOM-Riser; 2 x 1 G BCM5720L (ODM) LOM-Riser; 2 x 10 G BCM57416 (BaseT/SFP+) (ODM) PERC9.14G/PERC10 (ODM) RAID – PERC10 (Extern) (Dell) PCIe-SSD-PCIe-Karte (Samsung/INTEL) NIC (Broadcom/INTEL/EMULEX/ Mellanox/Solarflare) Karte, Netzwerk (Broadcom/INTEL/ Mellanox/INTEL) Karte, Controller (EMULEX/QLOGIC)
  • Seite 82 Tabelle 27. Riser-Konfigurationen: BTF + 3 XLP - 1 CPU (fortgesetzt) Kartentyp Steckplatzpriorität Bauweise BOSS M.2 (SATA) (Dell) PCIe-SSD-PCIe-Karte (Samsung/INTEL) 3, 2, 5 FH oder LP Karte, Controller (QLOGIC/EMULEX) 3, 2, 5 FH oder LP Karte, Netzwerk (Broadcom/INTEL/ 3, 5 Mellanox/QLOGIC/Solarflare) Karte, Controller (QLOGIC) 3, 5...

  • Seite 83: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    Entfernen einer Erweiterungskarte aus dem Erweiterungskarten- Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 35. 3.
  • Seite 84 Abbildung 65. Entfernen einer Erweiterungskarte aus einem X1-Riser mit voller Höhe Abbildung 66. Entfernen einer Erweiterungskarte aus einem Butterfly Riser 3. Wenn die Erweiterungskarte nicht ersetzt werden soll, setzen Sie ein Abdeckblech ein. Installieren und Entfernen von Systemkomponenten...
  • Seite 85 Abbildung 67. Einsetzen eines Abdeckblechs für Riser mit flachem Profil Abbildung 68. Einsetzen eines Abdeckblechs für X1-Riser mit voller Höhe Installieren und Entfernen von Systemkomponenten...

  • Seite 86: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser

    Abbildung 69. Einsetzen eines Abdeckblechs für Butterfly Riser Nächste Schritte Setzen Sie eine Erweiterungskarte im Erweiterungskarten-Riser ein. 2. Wenn die Karte dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Erweiterungssteckplatzes und drücken Sie gegen den Erweiterungskartenriegel. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC- Bestimmungen bezüglich der Funkentstörung eingehalten werden.
  • Seite 87 Abbildung 70. Entfernen des Abdeckblechs für Riser mit flachem Profil Abbildung 71. Entfernen des Abdeckblechs für X1-Riser mit voller Höhe Installieren und Entfernen von Systemkomponenten...
  • Seite 88 Abbildung 72. Entfernen des Abdeckblechs für Butterfly Riser 3. Fassen Sie die Erweiterungskarte an den Rändern an und richten Sie den Kartenrandverbinder mit dem Erweiterungskartenanschluss aus. 4. Drücken Sie den Platinenstecker fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist. 5.
  • Seite 89 Abbildung 74. Einsetzen einer Erweiterungskarte in einen X1-Riser mit voller Höhe Abbildung 75. Einsetzen einer Erweiterungskarte in Butterfly Riser Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Installieren Sie gegebenenfalls ein Kühlgehäuse. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35.

  • Seite 90: Entfernen Einer Erweiterungskarte Von Der Systemplatine

    Entfernen einer Erweiterungskarte von der Systemplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 35. 3. Trennen Sie, falls erforderlich, alle Kabelverbindungen zur Erweiterungskarte. Schritte 1.

  • Seite 91: Einsetzen Einer Erweiterungskarte Auf Der Systemplatine

    Abbildung 77. Einsetzen des Abdeckblechs ANMERKUNG: Das Einsetzen von Abdeckblechen in leeren Erweiterungskartensteckplätzen ist erforderlich, um die Funkentstörbestimmungen des Systems einzuhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. Nächste Schritte Setzen Sie die Erweiterungskarte auf der Systemplatine ein.
  • Seite 92 Abbildung 78. Entfernen des Abdeckblechs ANMERKUNG: Bewahren Sie den Abdeckbleche für den zukünftigen Gebrauch auf. Das Einsetzen von Abdeckblechen in leeren Erweiterungskartensteckplätzen ist erforderlich, um die Funkentstörbestimmungen des Systems einzuhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.

  • Seite 93: Entfernen Eines Erweiterungskarten-Risers

    Abbildung 79. Einsetzen einer Erweiterungskarte auf der Systemplatine Nächste Schritte 1. Verbinden Sie die erforderlichen Kabel mit der Erweiterungskarte. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Entfernen eines Erweiterungskarten-Risers Voraussetzungen 1.
  • Seite 94 Abbildung 80. Entfernen des rechten Risers mit flachem Profil Abbildung 81. Entfernen des linken Risers mit flachem Profil Installieren und Entfernen von Systemkomponenten...
  • Seite 95 Abbildung 82. Entfernen des X1-Risers mit voller Höhe ANMERKUNG: Lösen Sie bei Butterfly Risern die unverlierbare Schraube und heben Sie den Riser aus dem System heraus, währen Sie ihn an den Griffstellen festhalten. Abbildung 83. Entfernen des Butterfly Risers Nächste Schritte Installieren Sie den Erweiterungskarten-Riser.

  • Seite 96: Installieren Eines Erweiterungskarten-Risers

    Installieren eines Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. Schritte 1. Installieren Sie gegebenenfalls die Erweiterungskarten wieder im Erweiterungskarten-Riser, falls diese ausgebaut wurden. 2. Halten Sie den Erweiterungskarten-Riser an den Anfasspunkten fest und richten Sie ihn am Anschluss und am Riser-Führungsstift auf der Systemplatine aus.
  • Seite 97 Abbildung 85. Einbauen des linken Risers mit flachem Profil Abbildung 86. Einbauen des X1-Risers mit voller Höhe ANMERKUNG: Ziehen Sie bei Butterfly Risern die unverlierbare Schraube fest, um den Riser an der Systemplatine zu befestigen. Installieren und Entfernen von Systemkomponenten...

  • Seite 98: M.2-Ssd-Modul

    Abbildung 87. Einbauen des Butterfly Risers Nächste Schritte 1. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. 2. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen...

  • Seite 99: Installieren Des M.2-Ssd-Moduls

    Abbildung 88. Entfernen des M.2-SSD-Moduls Nächste Schritte Setzen Sie das M.2-SSD-Modul wieder ein. Installieren des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 35.

  • Seite 100: Optionale Microsd- Oder Vflash-Karte

    Abbildung 89. Installieren des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. ANMERKUNG: Das Verfahren zum Installieren der BOSS-Karte ist ähnlich wie das zum Einsetzen einer Erweiterungskarte auf der Systemplatine auf Seite 91. Installieren Sie das entsprechende Kühlgehäuse. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 101: Einsetzen Der Microsd-Karte

    Abbildung 90. Entfernen der Mikro-SD-Karte ANMERKUNG: Vermerken Sie nach dem Entfernen auf jeder microSD-Karte die Nummer des zugehörigen Steckplatzes. Nächste Schritte 1. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Einsetzen der MicroSD-Karte auf Seite 101 Einsetzen der MicroSD-Karte Voraussetzungen...

  • Seite 102: Optionales Idsdm- Oder Vflash-Modul

    Abbildung 91. Einsetzen der MicroSD-Karte Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Optionales IDSDM- oder vFlash-Modul Entfernen der optionalen IDSDM- oder vFlash-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34.

  • Seite 103: Einsetzen Der Optionalen Idsdm- Oder Vflash-Karte

    Abbildung 92. Entfernen der optionalen IDSDM-/vFlash-Karte ANMERKUNG: Es gibt zwei DIP-Schalter für Schreibschutz auf der IDSDM/vFlash-Karte. Nächste Schritte Einsetzen der optionalen IDSDM- oder vFlash-Karte auf Seite 103 Einsetzen der optionalen IDSDM- oder vFlash-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34.

  • Seite 104: Lom-Riserkarte

    Abbildung 93. Einsetzen optionaler IDSDM- oder vFlash-Karten Nächste Schritte Setzen Sie die MicroSD-Karte ein. ANMERKUNG: Setzen Sie die microSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. 2.

  • Seite 105: Einsetzen Der Lom-Riser-Karte

    Abbildung 94. Entfernen der LOM-Riser-Karte Nächste Schritte Einsetzen der LOM-Riser-Karte auf Seite 105 Einsetzen der LOM-Riser-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. Schritte 1. Richten Sie die Anschlüsse auf der LOM-Riser-Karte an dem Steckplatz am System aus. 2.

  • Seite 106: Laufwerksrückwandplatine

    Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Laufwerksrückwandplatine Details zur Rückwandplatine Hier sind die im PowerEdge R540-System unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems ab: Tabelle 29. Unterstützte Rückwandplatinen für PowerEdge R540-Systeme System- Unterstützte Festplattenoptionen...
  • Seite 107 Abbildung 96. 8 x 3,5-Zoll-Laufwerksrückwandplatine 1. Anschluss für SAS/SATA-B-Kabel 2. Signalanschluss 3. Anschluss für SAS/SATA-A-Kabel 4. Netzanschluss Abbildung 97. 12 x 3,5-Zoll-Laufwerksrückwandplatine 1. Netzkabelanschluss 2. Anschluss für SAS/SATA-Kabel 3. Anschluss für SAS/SATA-Kabel 4. Signalanschluss der Rückwandplatine 5. SAS-Kabelanschluss Abbildung 98. 2 x 3,5-Zoll-Laufwerksrückwandplatine (hinten) 1.

  • Seite 108: Entfernen Der Rückwandplatine

    Entfernen der Rückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können.

  • Seite 109: Installieren Der Rückwandplatine

    Installieren der Rückwandplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. ANMERKUNG: Das Verfahren zur Installation der Rückwandplatine ist für alle Rückwandplatinenkonfigurationen ähnlich. Schritte 1. Verwenden Sie die Haken am System als Orientierung, um die Aussparungen an der Rückwandplatine an den Führungen am System auszurichten.

  • Seite 110: Installieren Der 3,5-Zoll-Festplattenrückwandplatine

    VORSICHT: Die Nummern der einzelnen Laufwerke müssen notiert und vor dem Entfernen auf den jeweiligen Laufwerke vermerkt werden, damit sie an den gleichen Positionen wieder eingesetzt werden können. 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. 2.
  • Seite 111 Abbildung 103. Installieren der 3,5-Zoll-Festplattenrückwandplatine Nächste Schritte Setzen Sie das hintere Laufwerksgehäuse ein. Installieren Sie sämtliche Laufwerke. 3. Verbinden Sie alle Kabel mit der Rückwandplatine. 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35.

  • Seite 112: Kabelführung

    Kabelführung Abbildung 104. Kabelführung – 12 x 3,5-Zoll-Laufwerksrückwandplatine und 2 x 3,5-Zoll hintere Laufwerksrückwandplatine mit internem PERC-Riser 1. Laufwerkrückwandplatine 2. SAS-Kabel (BP: SAS A2 zur hinteren Laufwerkrückwandplatine) 3. Interner PERC-Riser 4. Laufwerksrückwandplatine (hinten) 5. Kabelführungsklemme 6. SAS-Kabel (BP: SAS A0/B0 zu internem PERC-Riser) Installieren und Entfernen von Systemkomponenten...
  • Seite 113 Abbildung 105. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine mit internem PERC-Riser 1. Laufwerkrückwandplatine 2. SATA-Kabel (BP: BP_A zu internem PERC-Riser: SATA_A) 3. Interner PERC-Riser 4. Kabelführungsklemme 5. SATA-Kabel (BP: BP_B zu internem PERC-Riser: SATA_B) Abbildung 106. Kabelführung – 12 x 3,5-Zoll-Laufwerksrückwandplatine 1.
  • Seite 114 5. Kabelführungsklemme 6. SATA-C-Kabel (BP: BP_C0 zu MB: SATA_C) Abbildung 107. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine 1. Laufwerkrückwandplatine 2. SATA-A-Kabel (BP: BP_A zu MB: SATA_A) 3. SATA-B-Kabel (BP: BP_B zu MB: SATA_B) 4. Systemplatine 5. Kabelführungsklemme Installieren und Entfernen von Systemkomponenten...

  • Seite 115: Hinteres Laufwerksgehäuse

    Abbildung 108. Kabelführung – 2 x 3,5-Zoll-Hybrid-Rückwandplatine mit NVMe U.2 SSD 1. Laufwerksrückwandplatine 2. Signalkabel der Rückwandplatine (BP: BP_SIG1 zu MB: BP_SIG1) 3. Stromkabel der Rückwandplatine 4. SATA-Kabel (BP: BP_B0 zu MB SATA_B1) 5. SATA-Kabel (BP: BP_C0 zu MB SATA_C1) 6.

  • Seite 116: Einsetzen Des Hinteren Laufwerksgehäuses

    Abbildung 109. Entfernen des hinteren Laufwerksgehäuses Nächste Schritte Setzen Sie das hintere Laufwerksgehäuse ein. Einsetzen des hinteren Laufwerksgehäuses Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. Schritte 1. Richten Sie die Schrauben am Laufwerksgehäuse an den Bohrungen am Systemgehäuse aus. 2.

  • Seite 117: Systembatterie

    Abbildung 110. Einsetzen des hinteren Laufwerksgehäuses Nächste Schritte 1. Schließen Sie alle Kabel wieder an die hintere Rückwandplatine an. Installieren Sie sämtliche Laufwerke. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Systembatterie Austauschen der Systembatterie Voraussetzungen...

  • Seite 118: Optionaler Interner Usb-Speicherstick

    Abbildung 111. Entfernen der Systembatterie 3. Um eine neue Systembatterie einzusetzen, halten Sie die Batterie mit dem positiven Pol (+) nach oben und schieben Sie sie unter die Sicherungslaschen. 4. Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 112.

  • Seite 119: Optisches Laufwerk (Optional)

    Nächste Schritte 1. Falls zuvor entfernt, setzen Sie den Erweiterungskarten-Riser mit flachem Profil wieder ein. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. 3. Drücken Sie während des Startvorgangs die Taste F2, um das System-Setup aufzurufen, und überprüfen Sie, ob das System den USB-Speicherstick erkennt.

  • Seite 120: Installieren Des Optischen Laufwerks

    Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Netzteileinheiten ANMERKUNG: Weitere Informationen finden Sie in den technischen Daten zum PowerEdge R540 unter www.dell.com/ poweredgemanuals. VORSICHT: Wenn zwei Netzteile installiert sind, beide Netzteile müssen vom gleichen Typ des Etiketts. Zum Beispiel Erweiterte Stromleistung (EPP) -Etikett.

  • Seite 121: Hot-Spare-Funktion

    Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert. Wenn die Hot-Spare-Funktion aktiviert ist, wird eines der redundanten Netzteile in den Ruhemodus geschaltet. Das aktive Netzteil unterstützt 100 % der Last und arbeitet daher mit höherer Effizienz. Das Netzteil im Ruhezustand überwacht die Ausgangsspannung des aktiven Netzteils.

  • Seite 122: Entfernen Eines Netzteils

    Abbildung 116. Einsetzen des Netzteilplatzhalters Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Entfernen eines Netzteils Das Verfahren zum Entfernen von Wechselstrom- und Gleichstromnetzteilen ist identisch. Voraussetzungen VORSICHT: Das System benötigt 1 Netzteil für den Normalbetrieb. Entfernen und ersetzen Sie bei Systeme mit redundanter Stromversorgung nur jeweils 1 Netzteil, wenn das System eingeschaltet ist.

  • Seite 123: Netzteil Installieren

    Nächste Schritte Installieren eines Prozessor- und Kühlkörpermoduls auf Seite 78 Netzteil installieren Das Verfahren für das Installieren Wechselstrom- und Gleichstromnetzteilen identisch ist. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 34. 2. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist.

  • Seite 124: Entfernen Eines Nicht Redundanten Verkabelten Wechselstromnetzteils

    Entfernen eines nicht redundanten verkabelten Wechselstromnetzteils Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 35. Entfernen des Kühlgehäuses auf Seite 44.

  • Seite 125: Entfernen Eines Gleichstromnetzteils

    Schritte 1. Entnehmen Sie das neue Netzteil der Verpackung. 2. Schieben Sie das neue Netzteil in das Netzteilgehäuse, bis das Netzteil vollständig eingesetzt ist. 3. Bringen Sie die Schraube mithilfe eines Kreuzschlitzschraubenziehers Nr. 2 wieder an, um das Netzteil am System zu befestigen. Abbildung 120.

  • Seite 126: Einsetzen Eines Gleichstrom-Netzteils

    Schritte Drücken Sie auf die Freigabelasche und ziehen Sie das Netzteil am Netzteilgriff aus dem Gehäuse. Nächste Schritte Setzen Sie das Gleichstrom-Netzteil ein. Einsetzen eines Gleichstrom-Netzteils Voraussetzungen ANMERKUNG: Bei Geräten, die -(48−60)-VDC-Netzteile verwenden, muss ein qualifizierter Elektriker alle Verbindungen zum Gleichstrom und zu Sicherheitsanlagen herstellen.
  • Seite 127 ANMERKUNG: In die Feldverkabelung sollte eine leicht zugängliche Unterbrechungsvorrichtung integriert werden, die entsprechend zugelassen und bemessen ist. Eingangsanforderungen ● Netzspannung: –(48–60) V Gleichstrom ● Stromverbrauch: 32 A (maximal) Inhalt des Kits ● Klemmenleiste mit der Dell-Teilenummer 6RYJ9 oder gleichwertiges Produkt (1) ●...

  • Seite 128: Stromzwischenplatine

    Schritte 1. Entfernen Sie die Isolierung der Kupfer-Gleichstromkabel und legen Sie ca. 13 mm (0,5 Zoll) frei. ANMERKUNG: Durch das Vertauschen der Polung beim Anschluss der Gleichstromkabel kann das Netzteil oder das System dauerhaft beschädigt werden. 2. Führen Sie die Kupferenden in die Gegenstecker ein, und ziehen Sie die unverlierbaren Schrauben an der Oberseite des Gegensteckers mit einem Kreuzschlitzschraubendreher Nr.

  • Seite 129: Installieren Der Stromzwischenplatine

    Abbildung 121. Entfernen der Stromzwischenplatine 4. Heben Sie Platine aus dem System. Nächste Schritte Installieren der Stromzwischenplatine auf Seite 129 Installieren der Stromzwischenplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34. Schritte 1. Richten Sie die Steckplätze auf der Stromzwischenplatine am Haken des Netzteilgehäuses aus und schieben Sie die Zwischenplatine in Position.

  • Seite 130: Bedienfeld

    Abbildung 122. Installieren der Stromzwischenplatine Nächste Schritte Installieren eines Prozessor- und Kühlkörpermoduls auf Seite 78 Installieren des Kühlgehäuses auf Seite 45 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Bedienfeld Entfernen des linken Bedienfelds Voraussetzungen 1.

  • Seite 131: Installieren Des Linken Bedienfelds

    Abbildung 123. Entfernen des linken Bedienfelds 3. Halten Sie an den Seiten und entfernen Sie die linke Bedienfeldbaugruppe aus dem System. Nächste Schritte Installieren des linken Bedienfelds auf Seite 131 Installieren des linken Bedienfelds Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34.

  • Seite 132: Entfernen Des Rechten Bedienfelds

    Abbildung 124. Installieren des linken Bedienfelds Nächste Schritte Installieren des Kühlgehäuses auf Seite 45 Einsetzen der PERC-Karte in den internen PERC-Riser auf Seite 54 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Entfernen des rechten Bedienfelds Voraussetzungen 1.

  • Seite 133: Installieren Des Rechten Bedienfelds

    Abbildung 125. Entfernen des Bedienfelds 3. Halten Sie an den Seiten und entfernen Sie die rechte Bedienfeldbaugruppe aus dem System. Nächste Schritte Installieren des rechten Bedienfelds auf Seite 133 Installieren des rechten Bedienfelds Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 34.

  • Seite 134: Systemplatine

    Abbildung 126. Installieren des rechten Bedienfelds Nächste Schritte Einsetzen der PERC-Karte in den internen PERC-Riser auf Seite 54 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35. Systemplatine Entfernen der Systemplatine Voraussetzungen VORSICHT: Wenn Sie TPM (Trusted Program Module) mit Verschlüsselung verwenden, werden Sie möglicherweise...
  • Seite 135 Alle Erweiterungskarten und Riser Interner PERC-Riser VFlash-/IDSDM-Modul Interner USB-Speicherstick (falls installiert) USB 3.0-Modul (falls installiert) Prozessoren und Kühlkörpermodule h. Prozessorenplatzhalter (falls installiert) VORSICHT: Um beim Austauschen einer fehlerhaften Systemplatine Schäden am Prozessorsockel zu vermeiden, muss sichergestellt werden, dass der Prozessorsockel mit der Staubschutzabdeckung des Prozessors abgedeckt wird.

  • Seite 136: Einsetzen Der Systemplatine

    Abbildung 128. Entfernen der Systemplatine Nächste Schritte Einsetzen der Systemplatine auf Seite 136. Einsetzen der Systemplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 34. Schritte 1. Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.
  • Seite 137 Abbildung 129. Installieren der Systemplatine Nächste Schritte 1. Installieren Sie die folgenden Komponenten: Upgrade des Trusted Platform Module auf Seite 139 Einsetzen der PERC-Karte in den internen PERC-Riser auf Seite 54 Optionaler interner USB-Speicherstick auf Seite 118) USB 3.0-Modul (falls vorhanden) IDSDM-/vFlash-Modulkarte Alle Erweiterungskarten und Riser Prozessoren und Kühlkörpermodule...

  • Seite 138: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion

    Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/ poweredgemanuals. Wiederherstellung des Systems mithilfe der Easy- Restore-Funktion Mithilfe der Funktion „Easy Restore“ können Sie Ihre Service-Tag-Nummer, Ihre Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen. Alle Daten werden automatisch auf einem Flash- Sicherungsgerät gesichert.

  • Seite 139: Modul Vertrauenswürdige Plattform

    2. Drücken Sie <F2>, um das System-Setup aufzurufen. 3. Klicken Sie auf Service Tag Settings (Service-Tag-Einstellungen). 4. Geben Sie die Service-Tag-Nummer ein. ANMERKUNG: Sie können die Service-Tag-Nummer nur dann eingeben, wenn das Feld Service-Tag-Nummer (Service-Tag- Nummer) leer ist. Stellen Sie sicher, dass Sie die richtige Service-Tag-Nummer eingeben. Nachdem Sie die Service-Tag-Nummer eingegeben haben, kann sie nicht mehr aktualisiert oder geändert werden.

  • Seite 140: Initialisieren Des Tpm Für Bitlocker-Benutzer

    2. Setzen Sie das TPM mit dem TPM-Anschluss so ein, dass die Kunststoffklammer an der Aussparung auf der Systemplatine ausgerichtet ist. 3. Drücken Sie auf die Kunststoffklammer, sodass der Bolzen einrastet. Abbildung 130. Installieren des TPM-Moduls Nächste Schritte Bauen Sie die Systemplatine ein. 2.

  • Seite 141: Kapitel 4: Jumper Und Anschlüsse

    Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Außerdem finden Sie hier einige grundlegende Informationen zu Jumpern und Switches und die Anschlüsse auf den verschiedenen Platinen im System. Mit den Jumpern auf der Systemplatine können System- und Setup-Kennwörter deaktiviert werden. Sie müssen die Anschlüsse auf der Systemplatine kennen, um Komponenten und Kabel korrekt zu installieren.
  • Seite 142 Tabelle 30. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung FAN6 Anschluss für Systemlüfter 6 CPU1 Prozessorsockel 1 CPU1_PWR_CONN(P2) CPU1-Netzanschluss J_INTRU Anschluss für Gehäuseeingriffschalter J_BP_SIG1 Signalanschluss 1 für Rückwandplatine LFT_CP_CONN Linker Bedienfeldanschluss J_SATA_B1 Interner SATA-B-Anschluss RGT_CP_CONN Rechter Bedienfeldanschluss SYS_PWR_CONN(P1) Systemnetzanschluss J_PIB_SIG1 Signalanschluss 1 für Leistungsverteilungsplatine...

  • Seite 143: Jumper-Einstellungen Auf Der Systemplatine

    Jumper-Einstellungen auf der Systemplatine Informationen über das Zurücksetzen des Kennwort-Jumpers, der zum Deaktivieren eines Kennworts verwendet wird, finden Sie im Abschnitt Deaktivieren eines vergessenen Kennworts. Deaktivieren vergessener Kennworte Zu den Softwaresicherheitsfunktionen des Systems gehören ein Systemkennwort und ein Setup-Kennwort . Der Kennwort-Jumper aktiviert bzw.

  • Seite 144: Kapitel 5: Systemdiagnose

    Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 145: Bedienelemente Der Systemdiagnose

    Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.

  • Seite 146: Kapitel 6: Wie Sie Hilfe Bekommen

    Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell EMC: Schritte 1.

  • Seite 147: Quick Resource Locator Für R540

    Support von Dell EMC. ● Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet.

  • Seite 148: Kapitel 7: Dokumentationsangebot

    In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle.
  • Seite 149 Dell OpenManage Enterprise finden Sie Benutzerhandbuch für Dell OpenManage Enterprise. Weitere Informationen über https://www.dell.com/ Installieren und Verwenden von Dell serviceabilitytools SupportAssist finden zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über www.dell.com/openmanagemanuals Partnerprogramme von Enterprise Systems Management siehe Dokumentationsangebot...
  • Seite 150 Tabelle 31. Zusätzliche Dokumentationsressourcen für Ihr System (fortgesetzt) Task Dokument Speicherort Dokumente OpenManage Connections Enterprise Systems Management. Arbeiten mit Dell PowerEdge RAID- Weitere Informationen www.dell.com/ Controller Verständnis der Funktionen der Dell storagecontrollermanuals PowerEdge RAID-Controller (PERC), Software RAID-Controller, BOSS- Karte und Bereitstellung der Karten finden Sie in der Dokumentation zum Speicher-Controller.
