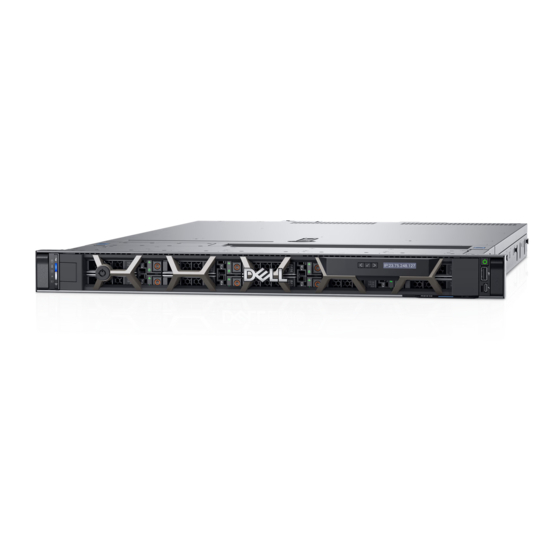

- Seite 1 Dell EMC PowerEdge R6515 Technische Daten Vorschriftenmodell: E45S Vorschriftentyp: E45S003...
- Seite 2 Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 PowerEdge R6515-System – Übersicht..................5 Frontansicht des Systems..............................5 Ansicht des linken Bedienfelds............................8 Ansicht des rechten Bedienfelds........................... 9 Rückansicht des Systems..............................10 2 Technische Daten........................12 Gehäuseabmessungen.................................12 Gewicht des Systems................................13 Technische Daten des Prozessors.............................13 PSU – Technische Daten..............................13 Unterstützte Betriebssysteme............................ - Seite 4 Integrierte Dell-Systemdiagnose..........................29 4 Wie Sie Hilfe bekommen......................31 Informationen zum Recycling oder End-of-Life-Service....................31 Kontaktaufnahme mit Dell..............................31 Zugriff auf Systeminformationen mithilfe von QRL......................31 Quick Resource Locator (QRL) für das PowerEdge R6515-System..............32 Automatische Unterstützung mit SupportAssist......................32 Inhaltsverzeichnis...
-
Seite 5: Poweredge R6515-System - Übersicht
PowerEdge R6515-System – Übersicht Das PowerEdgeR6515-System ist ein 1U-Server, der Folgendes unterstützt: • Ein AMD EPYC-Prozessor der Serie 7002 • 16 DIMM-Steckplätze • Zwei redundante Wechselstromnetzteile • Bis zu 4 x 3,5-Zoll- oder 8 x 2,5-Zoll-SAS- oder SATA-Laufwerke oder bis zu 10 x 2,5-Zoll-Laufwerke (mit 8 SAS-/SATA-/NVMe-... - Seite 6 Quick Sync 2 (Wireless): zeigt ein System mit Quick Sync- Funktion an. Die Quick Sync-Funktion ist optional. Diese Funktion ermöglicht die Verwaltung des Systems unter Verwendung von Mobilgeräten und wird als OMM-Funktion (OpenManage Mobile) bezeichnet. Durch iDRAC Quick Sync 2 in Verbindung mit PowerEdge R6515-System – Übersicht...
- Seite 7 Funktion an. Die Quick Sync-Funktion ist optional. Diese Funktion ermöglicht die Verwaltung des Systems unter Verwendung von Mobilgeräten und wird als OMM-Funktion (OpenManage Mobile) bezeichnet. Durch iDRAC Quick Sync 2 in Verbindung mit OpenManage Mobile (OMM) werden hardware- und firmwarebezogene Bestandsinformationen sowie verschiedene PowerEdge R6515-System – Übersicht...
-
Seite 8: Ansicht Des Linken Bedienfelds
Abbildung 4. Linkes Bedienfeld ohne optionale iDRAC Quick Sync 2.0-Anzeige Abbildung 5. Linkes Bedienfeld mit optionaler iDRAC-Quick-Sync-2.0-Anzeige Tabelle 4. Linkes Bedienfeld Elem Anzeige, Taste oder Anschluss Symb Beschreibung Status-LEDs k. A. Zeigt den Status des Systems an. Weitere Informationen finden Sie im Abschnitt Status-LED-Anzeigen. PowerEdge R6515-System – Übersicht... -
Seite 9: Ansicht Des Rechten Bedienfelds
Über den iDRAC Direct-Port (Micro-AB USB) können Sie auf die iDRAC Direct AB USB) Micro-AB-USB-Funktionen zugreifen. Weitere Informationen finden Sie unter Www.dell.com/idracmanuals. ANMERKUNG: Sie können iDRAC Direct konfigurieren, indem Sie ein USB-auf-Mikro-USB (Typ AB)-Kabel verwenden, das Sie mit PowerEdge R6515-System – Übersicht... -
Seite 10: Rückansicht Des Systems
Die auf dem LAN on Motherboard (LOM) Riser integrierten NIC-Ports (2) (optional) stellen eine Netzwerkverbindung bereit. Weitere Informationen über die unterstützten Konfigurationen finden Sie im Abschnitt Technische Daten. USB 3.0-Anschluss (2) Diese USB-Ports unterstützen USB 3.0. PowerEdge R6515-System – Übersicht... - Seite 11 Wenn das System beim POST nicht mehr reagiert, betätigen Sie die Systemidentifikationstaste, und halten Sie sie länger als fünf Sekunden gedrückt, um den BIOS- Progress-Modus zu aktivieren. Weitere Informationen über die Ports und Anschlüsse finden Sie im Abschnitt Technische Daten. PowerEdge R6515-System – Übersicht...
-
Seite 12: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Technische Daten des Prozessors • PSU – Technische Daten • Unterstützte Betriebssysteme • Technische Daten zu den Kühlungslüftern •... -
Seite 13: Gewicht Des Systems
Konfiguration mit 8 x 2,5-Zoll-Laufwerken 15,6 kg (34,39 lb) Konfiguration mit 10 x 2,5-Zoll-Laufwerken 15,8 kg (34,83 lb) Technische Daten des Prozessors Tabelle 9. PowerEdge R6515 – Technische Daten des Prozessors Unterstützter Prozessor Anzahl der unterstützten Prozessoren AMD EYPC-Prozessor der Serie 7002 Eins PSU –... -
Seite 14: Unterstützte Betriebssysteme
Weitere Informationen zu den spezifischen Versionen und Ergänzungen finden Sie unter https://www.dell.com/support/home/Drivers/ SupportedOS/poweredge-r6515. Technische Daten zu den Kühlungslüftern Das PowerEdge R6515-System unterstützt den Standard-Lüfter (STD-Lüfter) und den Hochleistungslüfter (HPR-Lüfter) und erfordert die Installation aller sechs Lüfter. ANMERKUNG: Der kombinierte Einsatz von STD- und HPR-Lüftern wird nicht unterstützt. -
Seite 15: Speicher-Controller - Technische Daten
M.2 SSDs Laufwerk – Technische Daten Laufwerke Das PowerEdge R6515-System unterstützt bis zu 4 x 3,5-Zoll- oder 8 x 2,5-Zoll-SAS- oder SATA-Laufwerke oder bis zu 10 x 2,5-Zoll- Laufwerke (mit 8 SAS-/SATA-/NVMe-Laufwerken + 2 NVMe-Laufwerken). ANMERKUNG: Weitere Informationen darüber, wie man ein NVMe-PCIe-SSD-U.2-Gerät im laufenden Betrieb tauscht, Dell Express Flash NVMe PCIe SSD Benutzerhandbuch unter www.dell.com/support>... -
Seite 16: Nic-Ports - Technische Daten
AMD EPYC Processor Based Servers auf AMD.com Serieller Anschluss – technische Daten Das PowerEdge R6515-System unterstützt einen seriellen Anschluss auf der Rückseite. Hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. VGA-Ports – Technische Daten Das PowerEdge R6515-System unterstützt zwei 15-polige VGA-Anschlüsse jeweils auf der Vorder- und Rückseite. -
Seite 17: Umgebungsbedingungen
Tabelle 18. Unterstützte Optionen für die Auflösung des hinteren Videoanschlusses Lösung Bildwiederholfrequenz (Hz) Farbtiefe (Bit) 1024 X 768 8, 16, 32 1280 x 800 8, 16, 32 1280 X 1024 8, 16, 32 1360 x 768 8, 16, 32 1440 X 900 8, 16, 32 1.600 x 900 8, 16, 32... -
Seite 18: Gemeinsame Anforderungen In Allen Kategorien
• Nicht von Dell zugelassene Peripheriekarten über 25 W werden nicht unterstützt. • GPU-Karte wird nicht unterstützt. • PCIe SSD wird nicht unterstützt. Gemeinsame Anforderungen in allen Kategorien Tabelle 21. Gemeinsame Anforderungen in allen Kategorien Zulässige Vorgänge Maximaler Temperaturgradient (gilt sowohl für Betrieb als auch für 20 °C in einer Stunde* und 5 °C in 15 Minuten, 5 °C in einer Nichtbetrieb) Stunde* für Bandhardware... -
Seite 19: Übersicht Über Thermische Beschränkungen
Partikelverschmutzung Technische Daten ANMERKUNG: Die ins Rechenzentrum eintretende Luft muss über MERV11- oder MERV13-Filterung verfügen. ANMERKUNG: Die Luftfilterung kann auch durch Filtern der Raumluft mit MERV8-Filter gemäß ANSI/ASHARE- Standard 127 erreicht werden. Leitfähiger Staub Luft muss frei von leitfähigem Staub, Zinknadeln oder anderen leitfähigen Partikeln sein. - Seite 20 Tabelle 27. Übersicht über thermische Beschränkungen für T4-GPGPU Riser-Konfigurationen Konfigurationsart und Angaben zur Umgebungstemperatur 4 x 3,5-Zoll-Laufwerke 8 x 2,5-Zoll-Laufwerke 10 x 2,5-Zoll-Laufwerke (NVMe) Lüftertyp: Hochleistungslüfter (HPR-Lüfter) Umgebungstemperatur = 30 °C Steckplatz 2 HPR-Lüfter HPR-Lüfter Steckplatz 3 HPR-Lüfter HPR-Lüfter HPR-Lüfter + NVMe-Laufwerke von Steckplatz 6 bis 9 + Laufwerke von Steckplatz 0 bis 5 Sonstige Temperaturbeschränkungen...
-
Seite 21: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Status-LEDs • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes •... -
Seite 22: Anzeigecodes Für Systemzustand Und System-Id
Symbol Beschreibung Zustand Fehlerbehebung • Der externe Luftstrom ist gestört. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige blinkt gelb, wenn im Weitere Informationen zu dem jeweiligen Problem finden System ein elektrischer Fehler Sie im Systemereignisprotokoll oder in den aufgetreten ist (z. -
Seite 23: Idrac Quick Sync 2-Anzeigecodes
Abbildung 11. Anzeige für Systemzustand und System-ID Tabelle 29. Anzeigecodes für Systemzustand und System-ID Anzeigecode für Systemzustand und Zustand System-ID Stetig blau Zeigt an, dass das System eingeschaltet ist, fehlerfrei funktioniert und der System-ID-Modus nicht aktiv ist. Drücken Sie den Schalter für Systemzustand und System-ID, um zum System- ID-Modus zu wechseln. -
Seite 24: Idrac Direct-Led-Anzeigecodes
Tabelle 30. iDRAC Quick Sync 2-Anzeigen und Beschreibungen iDRAC Quick Sync 2- Zustand Fehlerbehebung Anzeigecode Aus (Standardeinstellung) Zeigt an, dass die iDRAC Quick Sync 2- Wenn die LED nicht aufleuchtet, bringen Sie das Funktion ausgeschaltet ist. Drücken Sie auf Flachbandkabel des linken Bedienfelds erneut an und die iDRAC Quick Sync 2-Taste, um die versuchen Sie es erneut. -
Seite 25: Lcd-Display
LCD-Display Auf dem LCD-Display werden Systeminformationen, Status- und Fehlermeldungen angezeigt, die darüber informieren, ob das System ordnungsgemäß funktioniert oder überprüft werden muss. Das LCD-Display wird zum Konfigurieren oder Anzeigen der iDRAC-IP-Adresse des Systems verwendet. Weitere Informationen zu Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie auf der Seite zum Nachschlagen von Fehlermeldungen auf qrl.dell.com. -
Seite 26: Setup-Menü
b) Navigieren Sie mit dem zum Startsymbol c) Wählen Sie das Startsymbol aus. d) Drücken Sie im Startbildschirm die Auswahltaste, um das Hauptmenü aufzurufen. Setup-Menü ANMERKUNG: Wenn Sie eine Option im Setup-Menü auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. -
Seite 27: Netzteil-Anzeigecodes
Abbildung 13. NIC-Anzeigecodes 1. LED-Verbindungsanzeige 2. LED-Aktivitätsanzeige Tabelle 35. NIC-Anzeigecodes NIC-Anzeigecodes Zustand Verbindungsanzeige und Aktivitätsanzeige leuchten nicht. Zeigt an, dass die NIC nicht mit dem Netzwerk verbunden ist. Die Verbindungsanzeige leuchtet grün und die Zeigt an, dass die NIC mit einem gültigen Netzwerk mit maximaler Port- Aktivitätsanzeige blinkt grün. -
Seite 28: Laufwerksanzeigecodes
Betriebsanzeigecodes Zustand VORSICHT: Trennen Sie während der Aktualisierung der Firmware nicht das Netzkabel bzw. das Netzteil von der Stromversorgung. Wenn die Firmware-Aktualisierung unterbrochen wird, funktioniert das Netzteil nicht mehr. Blinkt grün und erlischt Wenn Sie ein Netzteil bei laufendem Betrieb hinzufügen, blinkt es fünf Mal grün bei einer Frequenz von dann 4 Hz und erlischt. -
Seite 29: Verwenden Der Systemdiagnose
Tabelle 37. Laufwerksanzeigecodes Laufwerkstatusanzeigecode Zustand Blinkt zweimal pro Sekunde grün Zeigt an, dass das Laufwerk identifiziert oder für das Entfernen vorbereitet wird. Zeigt an, dass das Laufwerk zum Entfernen bereit ist. ANMERKUNG: Die Laufwerksstatusanzeige bleibt aus, bis alle Laufwerke nach dem Einschalten des System initialisiert sind. -
Seite 30: Bedienelemente Der Systemdiagnose
Bedienelemente der Systemdiagnose Tabelle 38. Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results (Ergebnisse) Zeigt die Ergebnisse aller durchgeführten Tests an. Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an. -
Seite 31: Wie Sie Hilfe Bekommen
Mithilfe des Quick Resource Locator (QRL), der sich auf dem Informations-Tag an der Vorderseite des R6515-Systems befindet, können Sie Informationen über Dell EMC PowerEdge R6515 abrufen.Der QRL befindet sich auf der Oberseite der Systemabdeckung. Stellen Sie sicher, dass der QR-Code-Scanner auf Ihrem Smartphone oder Tablet installiert ist. -
Seite 32: Quick Resource Locator (Qrl) Für Das Poweredge R6515-System
Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...
