Dell EMC PowerEdge R340 Technische Daten
Vorschau ausblenden
Andere Handbücher für PowerEdge R340:
- Installations- und servicehandbuch (133 Seiten) ,
- Installations- und servicehandbuch (94 Seiten)
Verwandte Anleitungen für Dell EMC PowerEdge R340
Inhaltszusammenfassung für Dell EMC PowerEdge R340
- Seite 1 Dell EMC PowerEdge R340 Technische Daten Vorschriftenmodell: E58S Series Vorschriftentyp: E58S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. -
Seite 3: Inhaltsverzeichnis
Netzteil-Anzeigecodes.................................17 Laufwerksanzeigecodes..............................18 4 Wie Sie Hilfe bekommen......................19 Informationen zum Recycling oder End-of-Life-Service....................19 Kontaktaufnahme mit Dell..............................19 Zugriff auf Systeminformationen mithilfe von QRL......................19 Quick Resource Locator für das Dell EMC PowerEdge R340-System..............20 Automatische Unterstützung mit SupportAssist......................20 Inhaltsverzeichnis... -
Seite 4: Übersicht Des Dell Emc Poweredge R340-Systems

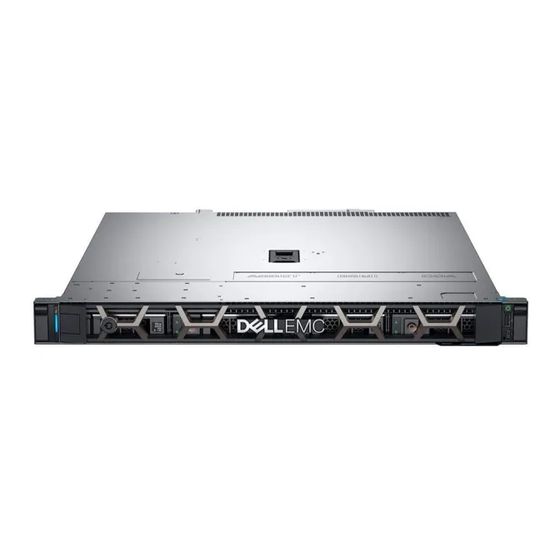

Übersicht des Dell EMC PowerEdge R340- Systems Das Dell EMC PowerEdge R340System ist ein 1-HE-Server und unterstützt bis zu: • Einen Intel Xeon-, Core-i3-, Pentium- oder Celeron-Prozessor • Vier DIMM-Steckplätze • Zwei Wechselstromnetzteile • Bis zu acht 2,5 -Zoll- oder vier 3,5-Zoll-SAS- oder -SATA-Laufwerke. -
Seite 5: Bedienfelder
1. Anzeige für Systemzustand und System-ID Rechtes Bedienfeld Abbildung 4. Ansicht des rechten Bedienfelds 1. Netzschalter 2. USB 2.0-konformer Port 3. iDRAC Direct-Mikro-USB-Port ANMERKUNG: Weitere Informationen zu den Ports finden Sie im Abschnitt Ports und Anschlüsse – Technische Daten. Übersicht des Dell EMC PowerEdge R340-Systems... -
Seite 6: Rückansicht Des Systems
9. Kabelanschluss für Systemstatusanzeige (Kabelführungsarm) 10. USB 3.0-Anschluss (2) 11. Dedizierter Netzwerkport des iDRAC9 12. VGA-Anschluss ANMERKUNG: Weitere Informationen zu den Ports und Anschlüssen finden Sie im Abschnitt Ports und Anschlüsse – Technische Daten. Übersicht des Dell EMC PowerEdge R340-Systems... -
Seite 7: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Technische Daten des Prozessors • PSU – Technische Daten • Technische Daten zu den Kühlungslüftern • Technische Daten der Systembatterie •... -
Seite 8: Gewicht Des Systems
Konfiguration mit 8 x 2,5-Zoll-Laufwerken 12 kg (26,5 lb) Konfiguration mit 4 x 3,5-Zoll-Laufwerken 13,2 kg Technische Daten des Prozessors Tabelle 3. Technische Daten des Prozessors für das Dell EMC PowerEdge R340-System Unterstützter Prozessor Anzahl der unterstützten Prozessoren Eins Intel Xeon-Prozessor der Produktreihe E-2200... -
Seite 9: Technische Daten Zu Den Kühlungslüftern
Das Dell EMC PowerEdge R340 System unterstützt als Systembatterie eine CR 2032 3.0-V-Lithium-Knopfzellenbatterie. Technische Daten der Erweiterungskarten-Riser Das Dell EMC PowerEdge R340 System unterstützt bis zu zwei PCI-Express-Karten (PCIe-Karten) der 3. Generation. Tabelle 6. Auf der Systemplatine unterstützte Erweiterungskartensteckplätze PCIe-... -
Seite 10: Speicher-Controller - Technische Daten
Bis zu 8 x 2,5-Zoll-SAS-, -SATA- oder -SSD-Laufwerke • Bis zu 4 x 3,5-Zoll-SAS-, -SATA- oder -SSD-Laufwerke Optische Laufwerke Das Dell EMC PowerEdge R340 System unterstützt die folgenden optischen Laufwerke. Tabelle 10. Unterstützter Typ des optischen Laufwerks Unterstützter Laufwerktyp Unterstützte Anzahl von Laufwerken... -
Seite 11: Ports Und Anschlüsse - Technische Daten
Das Dell EMC PowerEdge R340 System unterstützt bis zu zwei 10/100/1000-Mbps-Netzwerkschnittstellen-Controller-Ports (NIC-Ports) auf der Rückseite. Serieller Anschluss – Technische Daten Das Dell EMC PowerEdge R340System unterstützt einen seriellen Anschluss auf der Rückseite. Hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. VGA-Anschlüsse – Technische Daten Das PowerEdge R340-System unterstützt einen DB-15-VGA-Port auf der Rückseite des System. -
Seite 12: Relative Luftfeuchtigkeit
Tabelle 13. Temperatur – Technische Daten Temperatur Technische Daten Speicher −40–65 °C (−40–149 °F) Dauerbetrieb (für Höhen unter 950 m oder 10–35 °C (50–95 °F) ohne direkte Sonneneinstrahlung auf die Geräte 3.117 Fuß) Frischluft Weitere Informationen zur Frischluftkühlung finden Sie im Abschnitt Erweiterte Betriebstemperatur. -
Seite 13: Standardbetriebstemperatur
Standardbetriebstemperatur Tabelle 19. Technische Daten für Standardbetriebstemperatur Standardbetriebstemperatur Technische Daten Dauerbetrieb (für Höhen unter 950 m oder 3.117 Fuß) 10–35 °C (50–95 °F) ohne direkte Sonneneinstrahlung auf die Geräte. Erweiterte Betriebstemperatur Tabelle 20. Erweiterte Betriebstemperatur – Technische Daten Erweiterte Betriebstemperatur Technische Daten Dauerbetrieb 5 °C bis −40 °C bei 5 % bis 85 % relativer Luftfeuchtigkeit und... - Seite 14 spezifischen Werte der Beschränkungen überschreitet und es zur Beschädigung oder einem Versagen des Systems kommt, müssen Sie die Umgebungsbedingungen korrigieren. Die Korrektur von Umgebungsbedingungen liegt in der Verantwortung des Kunden. Tabelle 21. Partikelverschmutzung – Technische Daten Partikelverschmutzung Technische Daten Luftfilterung Rechenzentrum-Luftfilterung gemäß...
-
Seite 15: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Anzeigecodes für Systemzustand und System-ID • iDRAC Direct-LED-Anzeigecodes • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes Anzeigecodes für Systemzustand und System-ID Die Anzeige für Systemzustand und System-ID befindet sich auf dem linken Bedienfeld an der des Systems. Abbildung 7. -
Seite 16: Idrac Direct-Led-Anzeigecodes
Anzeigecode für Systemzustand und Zustand System-ID Stetig gelb leuchtend Zeigt an, dass sich das System im ausfallsicheren Modus befindet. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Gelb blinkend Zeigt an, dass im System ein Fehler vorliegt. Prüfen Sie das Systemereignisprotokoll, um die spezifischen Fehlermeldungen einzusehen. -
Seite 17: Netzteil-Anzeigecodes
Status Zustand Die Verbindungsanzeige leuchtet grün und die Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port- Aktivitätsanzeige leuchtet nicht. Geschwindigkeit verbunden und es werden keine Daten gesendet oder empfangen. Die Verbindungsanzeige leuchtet gelb und die Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen Aktivitätsanzeige leuchtet nicht. -
Seite 18: Laufwerksanzeigecodes
Betriebsanzeigecodes Zustand zwei identische Netzteile unterschiedliche Eingangsspannungen aufnehmen, können sie unterschiedliche Wattleistungen ausgeben, was eine Nichtübereinstimmung verursacht. VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen. Laufwerksanzeigecodes Die LEDs auf dem Laufwerkträger zeigen den Status der einzelnen Laufwerke an. Jeder Laufwerkträger im System verfügt über zwei LEDs: eine Aktivitäts-LED (grün) und eine Status-LED (zweifarbig grün/gelb). -
Seite 19: Wie Sie Hilfe Bekommen
Wie Sie Hilfe bekommen Themen: • Informationen zum Recycling oder End-of-Life-Service • Kontaktaufnahme mit Dell • Zugriff auf Systeminformationen mithilfe von QRL • Automatische Unterstützung mit SupportAssist Informationen zum Recycling oder End-of-Life- Service In bestimmten Ländern werden Rücknahme- und Recyclingservices für dieses Produkt angeboten. Wenn Sie Systemkomponenten entsorgen möchten, rufen Sie www.dell.com/recyclingworldwide auf und wählen Sie das entsprechende Land aus. -
Seite 20: Quick Resource Locator Für Das Dell Emc Poweredge R340-System
Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...
