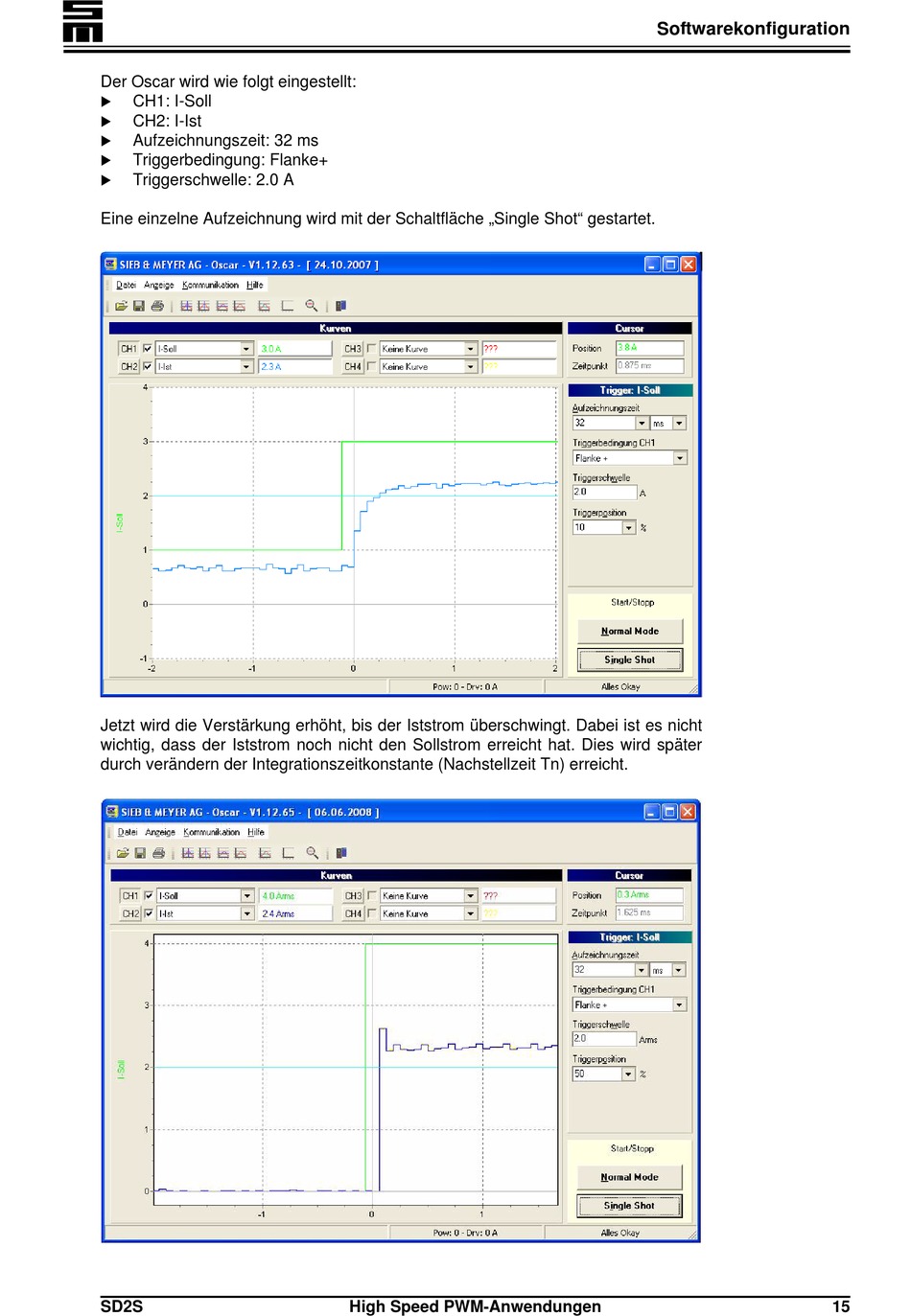

Der Oscar wird wie folgt eingestellt:
CH1: I-Soll
CH2: I-Ist
Aufzeichnungszeit: 32 ms
Triggerbedingung: Flanke+
Triggerschwelle: 2.0 A
Eine einzelne Aufzeichnung wird mit der Schaltfläche „Single Shot" gestartet.
Jetzt wird die Verstärkung erhöht, bis der Iststrom überschwingt. Dabei ist es nicht
wichtig, dass der Iststrom noch nicht den Sollstrom erreicht hat. Dies wird später
durch verändern der Integrationszeitkonstante (Nachstellzeit Tn) erreicht.
