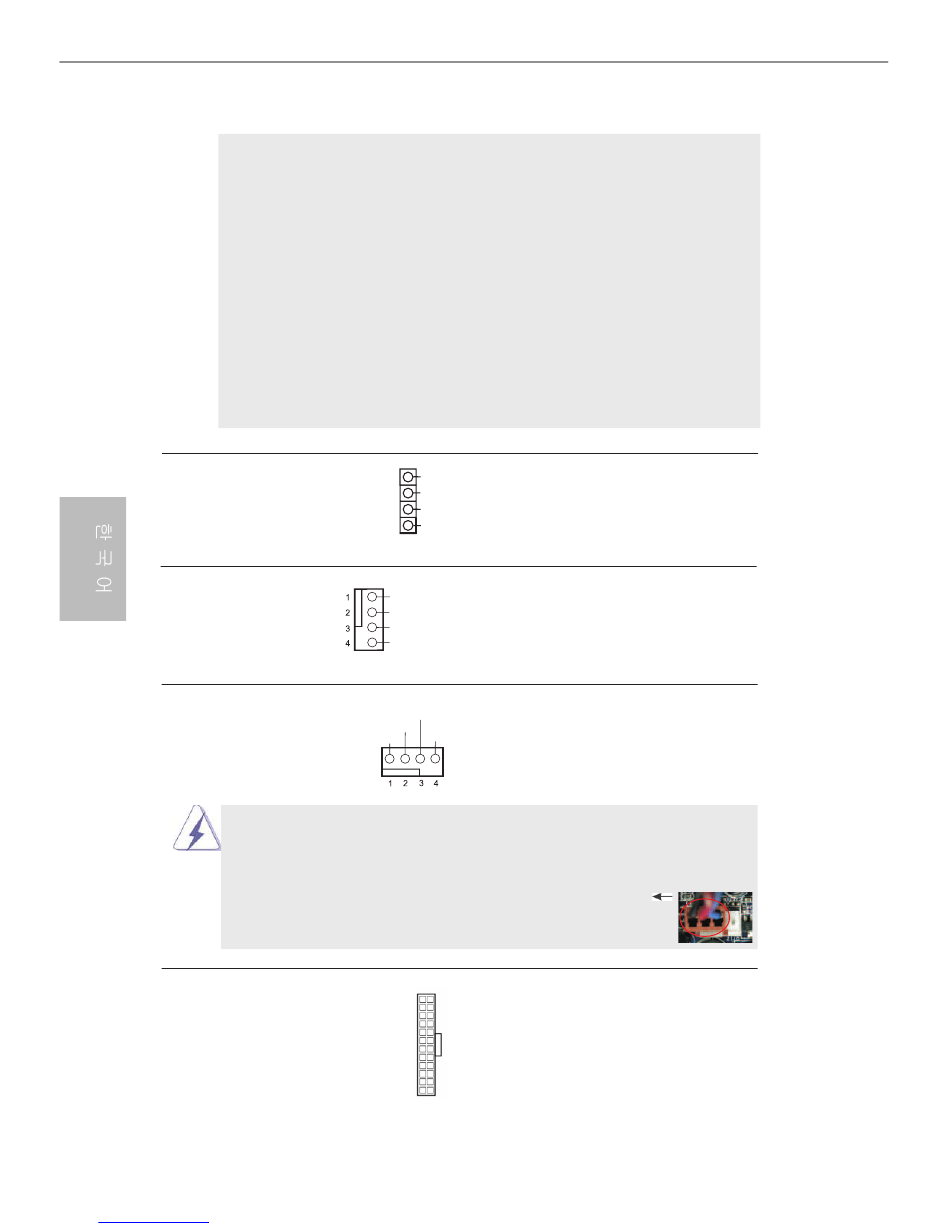

새시 스피커 헤더
(4 핀 SPEAKER 1)
(2 페이지 , 7 번 항목 참조 )
섀시 팬 커넥터
(4 핀 CHA_FAN1)
(2 페이지 , 10 번 항목 참조 )
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(2 페이지 , 2 번 항목 참조 )
ATX 전원 헤더
(24 핀 ATXPWR1)
(2 페이지 , 5 번 항목 참조 )
90
Downloaded from
www.Manualslib.com
PLED( 시스템 전원 LED):
섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있
을 때는 LED 가 켜져 있습니다 . 시스템이 S1 대기 상태에 있을 때는 LED
가 계속 깜박입니다 . 시스템이 S3/S4 대기 상태 또는 전원 꺼짐 (S5) 상태
에 있을 때는 LED 가 꺼져 있습니다 .
HDLED( 하드 드라이브 동작 LED):
섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이
브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .
전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로
전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커
등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때
와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_VOLTAGE_CONTROL
GND
본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속
도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머
더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결
하십시오 .
manuals search engine
새시 스피커를 이 헤더에
SPEAKER
연결하십시오 .
DUMMY
DUMMY
+5V
1
팬 케이블을 팬 커넥터에 연결하
고 접지 핀에는 검은색 전선을
연결하십시오 .
CPU 팬 케이블을 이 커넥터에
연결하고 흑색 선을 접지 핀에
FAN_SPEED_CONTROL
맞추십시오 .
1-3 번 핀에 연결됨
ATX 전원 공급기를 이 헤더에
12
24
연결하십시오 .
1
13
3 핀 팬 설치
