1.4 Yerleşik Fişler ve Konektörler
Yerleşik işler ve konektörler jumper DEĞİLDİR. Bu işlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!

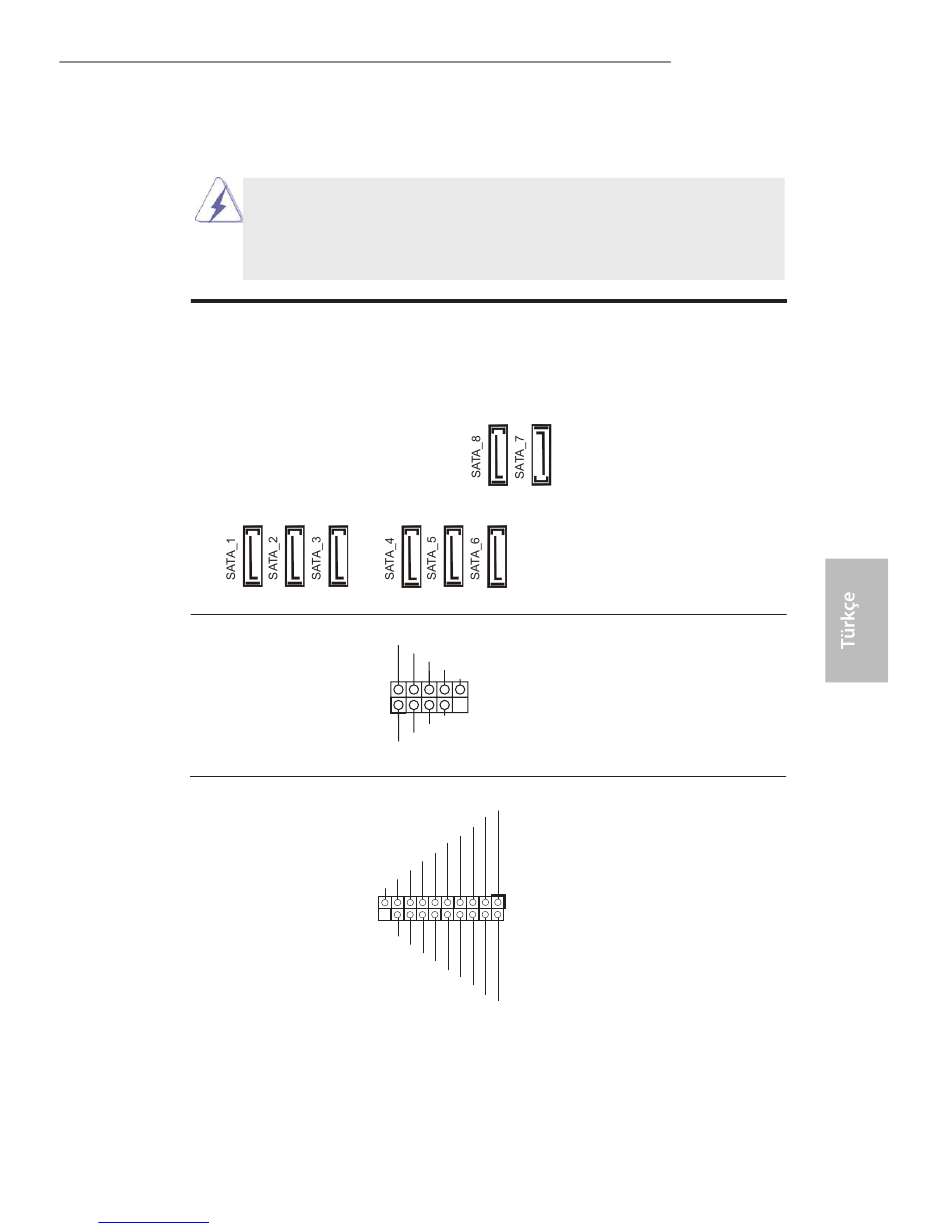

Seri ATA3 Konektörler
(SATA_1: bkz. S.2, No. 16)
(SATA_2: bkz. S.2, No. 15)
(SATA_3: bkz. S.2, No. 14)
(SATA_4: bkz. S.2, No. 13)
(SATA_5: bkz. S.2, No. 12)
(SATA_6: bkz. S.2, No. 11)
(SATA_7: bkz. S.2, No. 9)
(SATA_8: bkz. S.2, No. 8)
USB 2.0 Fişleri
(9-pinli USB_6_7)
(bkz. S.2 No. 18)
(9-pinli USB_8_9)
(bkz. S.2 No. 19)
USB 3.0 Fişleri
(19-pinli USB_10_11)
(bkz. S.2 No. 20)
IntA_P_SSRX+
IntA_P_SSRX-
IntA_P_SSRX-
manuals search engine
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
Vbus
1
Vbus
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
FM2A88M Pro3+
Bu sekiz Seri ATA3 (SATA3)
konektör, dahili depolama
cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
G/Ç panelindeki varsayılan dört
USB 2.0 portundan başka, bu
anakartta iki USB 2.0 işi
bulunur. Her USB 2.0 işi iki
USB 2.0 portunu destekler.
I/O panelinde bulunan iki adet
varsayılan USB 3.0 bağlantı
noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
