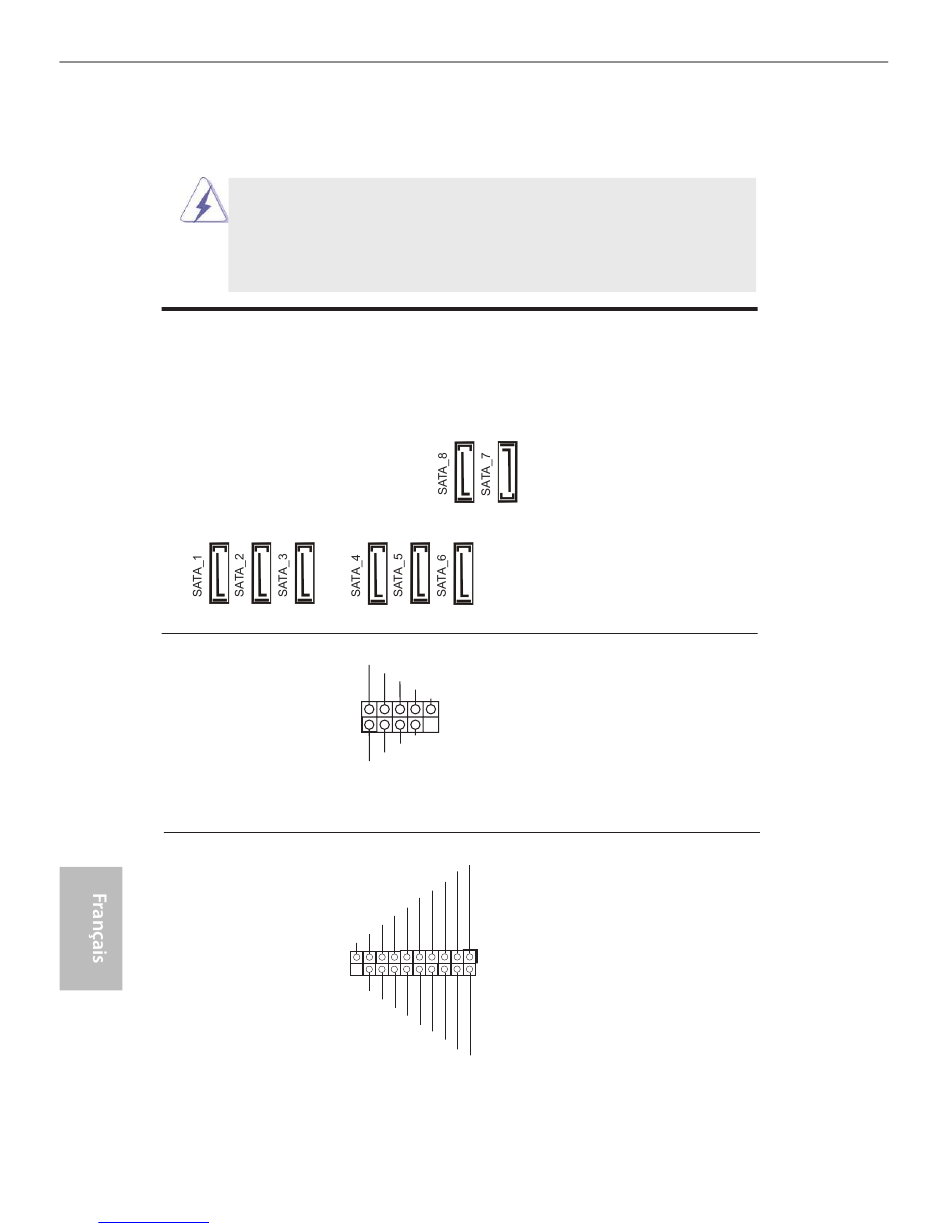

1.4 En-têtes et Connecteurs sur Carte
Connecteurs Série ATA3
(SATA_1: voir p.2 No. 16)
(SATA_2: voir p.2 No. 15)
(SATA_3: voir p.2 No. 14)
(SATA_4: voir p.2 No. 13)
(SATA_5: voir p.2 No. 12)
(SATA_6: voir p.2 No. 11)
(SATA_7: voir p.2 No. 9)
(SATA_8: voir p.2 No. 8)
En-tête USB 2.0
(USB_6_7 br.9)
(voir p.2 No. 18)
(USB_8_9 br.9)
(voir p.2 No. 19)
En-tête USB 3.0
(USB_10_11 br. 19)
(voir p.2 No. 20)
34
Downloaded from
www.Manualslib.com
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages irré-
versibles!
USB_PWR
P-
P+
1
P+
P-
USB_PWR
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
IntA_P_SSTX-
IntA_P_SSTX+
manuals search engine
Ces huit connecteurs Série
ATA3 (SATA3) prennent en
charge les câbles SATA pour
les périphériques de stockage
internes. L'interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu'à 6,0 Gb/s.
A côté des quatre ports USB
2.0 par défaut sur le panneau
GND
DUMMY
E/S, il y a deux embases USB
2.0 sur cette carte mère.
GND
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
2.0.
En plus des deux ports USB
ID
IntA_P_D+
3.0 par défaut sur le panneau
IntA_P_D-
GND
E/S, il y a une barrette USB 3.0
sur la carte mère. Cette barrette
USB 3.0 peut prendre en
1
charge deux ports USB 3.0.
GND
GND
IntA_P_D-
IntA_P_D+
