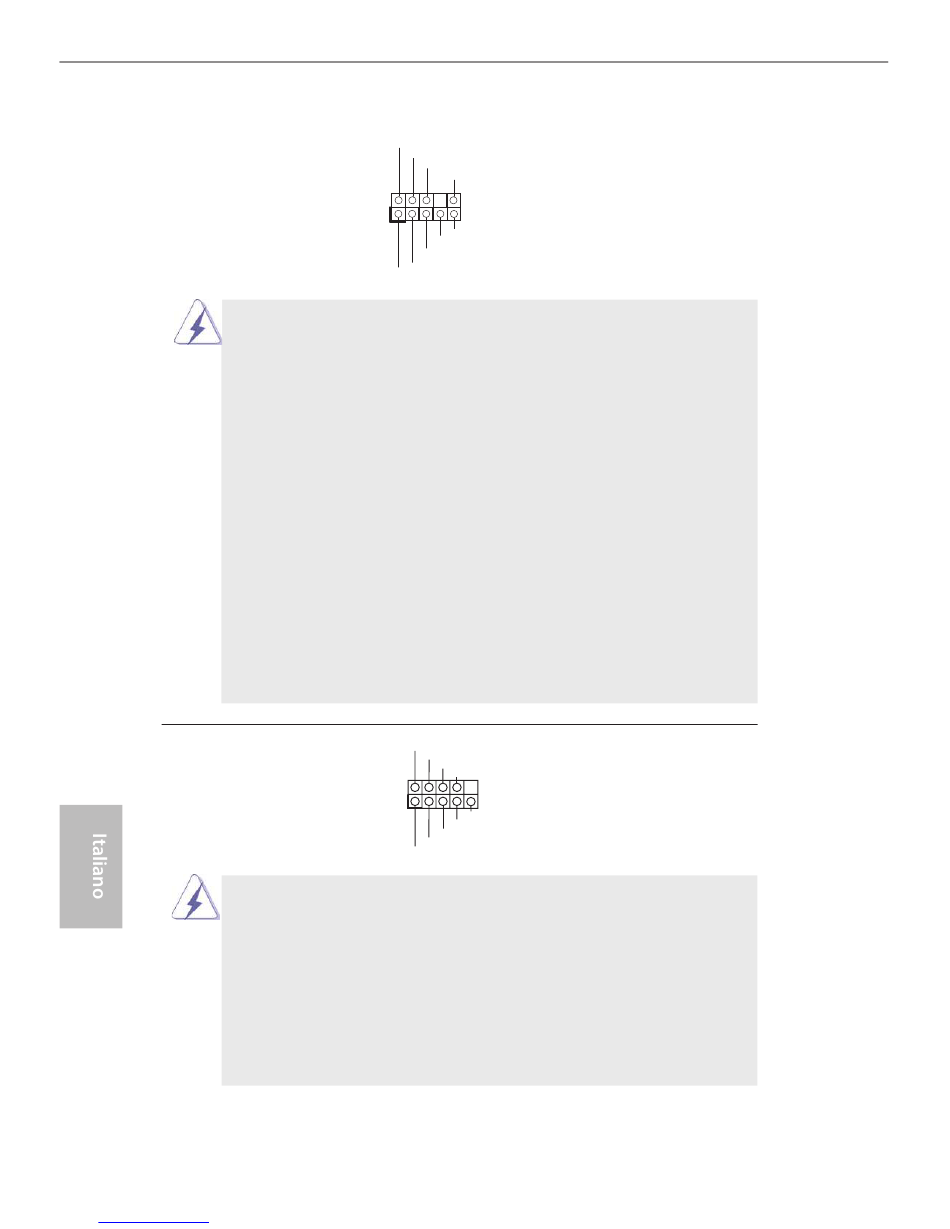

Connettore audio sul
pannello frontale
(9-pin HD_AUDIO1)
(vedi p.2 Nr. 21)
Collettore pannello di sistema
(9-pin PANEL1)
(vedi p.2 Nr. 17)
44
Downloaded from
www.Manualslib.com
1
1. La caratteristica HDA (High Deinition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Deinition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo nell'intestazione audio
del pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono frontale.
Sistema operativo Windows
7 64-bit:
Andare alla scheda "FrontMic" (Microfono frontale) del pannello di
controllo Realtek. Regolare la voce "Recording Volume" (Volume
registrazione).
Collegare l'interruttore d'alimentazione, l'interruttore di ripristino,
l'indicatore di stato del sistema del pannello frontale del telaio a questo
header in base all'assegnazione dei pin deinita di seguito. Determinare i
pin positivi e negativi prima di collegare i cavi.
PWRBTN (interruttore d'alimentazione):
Va collegato all'interruttore d'alimentazione del pannello frontale del
telaio. Usando l'interruttore d'alimentazione si può conigurare il modo in
cui si spegne il sistema.
manuals search engine
È un'interfaccia per il cavo del
GND
PRESENCE#
pannello audio. Che consente
MIC_RET
OUT_RET
connessione facile e controllo
dei dispositivi audio.
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
®
8.1 / 8.1 64-bit / 8 / 8 64-bit / 7 /
Questo collettore accomoda
PLED+
PLED-
diverse funzioni di sistema
PWRBTN#
GND
pannello frontale.
1
GND
RESET#
GND
HDLED-
HDLED+
