1. Áudio de elevada deinição que suporta a sensibilidade da tomada,
mas o io do painel existente no chassis tem de suportar HDA para
funcionar correctamente. Siga s instruções que aparecem no manual
e no manual do chassis para instalar o sistema.
2. Se utilizar o painel de áudio AC'97, instale-o no cabeçalho de áudio
do painel frontal, como a igura abaixo mostra:
A. Ligue o Mic_IN (MIC) ao MIC2_L.
B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.
C. Ligue o Ground (GND) ao Ground (GND).
D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não
necessita de os ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal.
Para os Sistemas Operativos Windows
64-bit / 7 / 7 64-bit:
Aceda ao separador "Microfone frontal" no painel de Controlo
Realtek. Ajuste o "Volume de gravação".

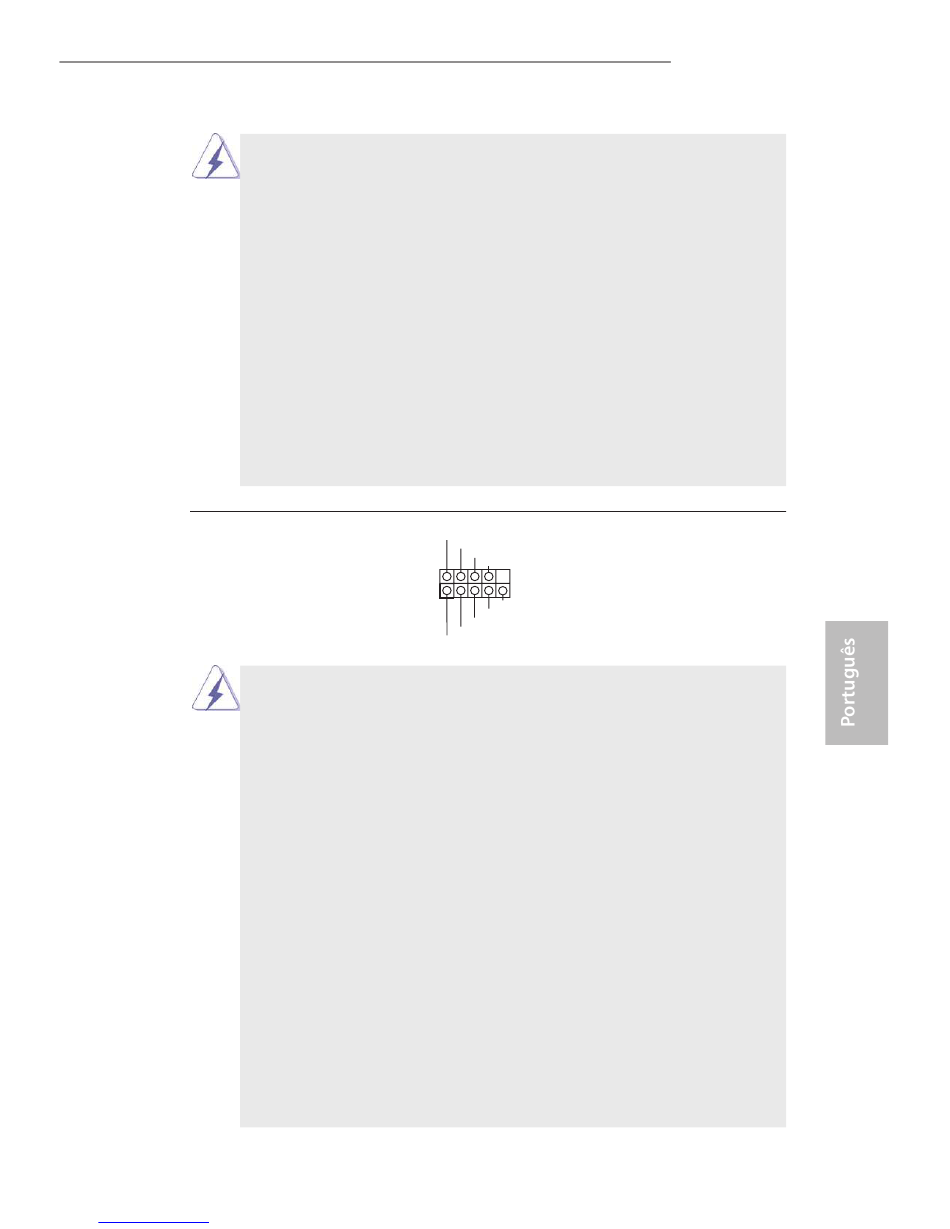

Conector do painel do sistema
(PANEL1 de 9 pinos)
(veja a folha 2, No. 17)
Ligue o botão de alimentação, o botão de reposição e o indicador do
estado do sistema no chassis a este conector de acordo com a descrição
abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os
cabos.
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode conigu-
rar a forma para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão
de reposição para reiniciar o computador caso este bloqueie e não seja
possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis.
O LED icará acesso quando o sistema estiver em funcionamento. O LED
icará intermitente quando o sistema estiver no estado de suspensão S1.
O LED icará desligado quando o sistema estiver nos estados de suspen-
são S3/S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O
LED icará acesso quando o disco rígido estiver a ler ou a escrever dados.
manuals search engine
Este conector acomoda várias
PLED+
PLED-
funções do painel frontal do
PWRBTN#
GND
sistema.
1
GND
RESET#
GND
HDLED-
HDLED+
FM2A88M Pro3+
®
8.1 / 8.1 64-bit / 8 / 8
