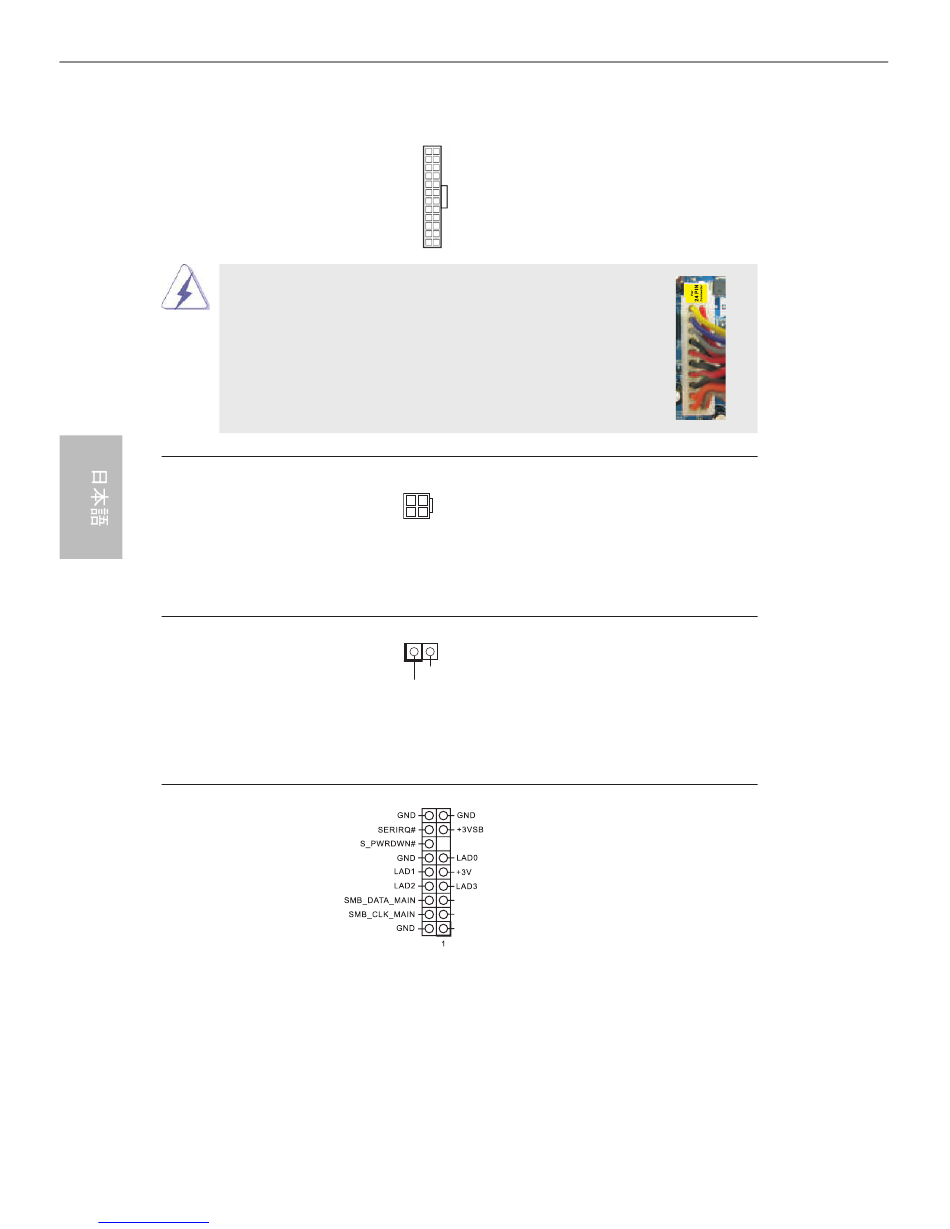

ATX パワーコネクタ
(24 ピン ATXPWR1)
ページ 2, アイテム 5 を参照
ATX 12V コネクタ
(4 ピン ATX12V1)
ページ 2, アイテム 1 を参照
ケース侵入ヘッダ
(2 ピン CI1)
ページ 2, アイテム 23 を参照
TPM ヘッダー
(17 ピン TPMS1)
ページ２, アイテム 6 を参照
100
Downloaded from
www.Manualslib.com
このマザーボードには 24 ピン ATX 電源コネクタが装備されており、
従来の 20 ピン ATX 電源装置を採用している場合でも作動します。
20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源
装置にプラグを差し込みます。
manuals search engine
ATX 電源コネクタを接続します。
12
24
1
13
20 ピン ATX 電源装置の取り付け
このコネクタには CPU に Vcore 電
源を供給できるように、ATX 12V
プラグを備えたサワーサプライを
接続する必要があることに注意し
てください。接続に問題があると、電源
は正しく供給されません。
このマザーボードはケースオープン 信
検出機能に対応しており、シャーシ
1
GND
カバーが取り外されているかどうか
Signal
を検出します。この機能は、
シャーシ侵入検出設計を組み込んだ
シャーシを必要とします。
このコネクターはトラステッドプラット
フォームモジュール（TPM）システムを
サポートし、鍵、デジタル証明書、パス
ワード、データを安全に保管することが
できます。 TPM システムはまた、ネット
PCIRST#
ワークセキュリティを高め、デジタル証
FRAME
明書を保護し、プラットフォームの完全
PCICLK
性を保証します。
12
24
1
13
