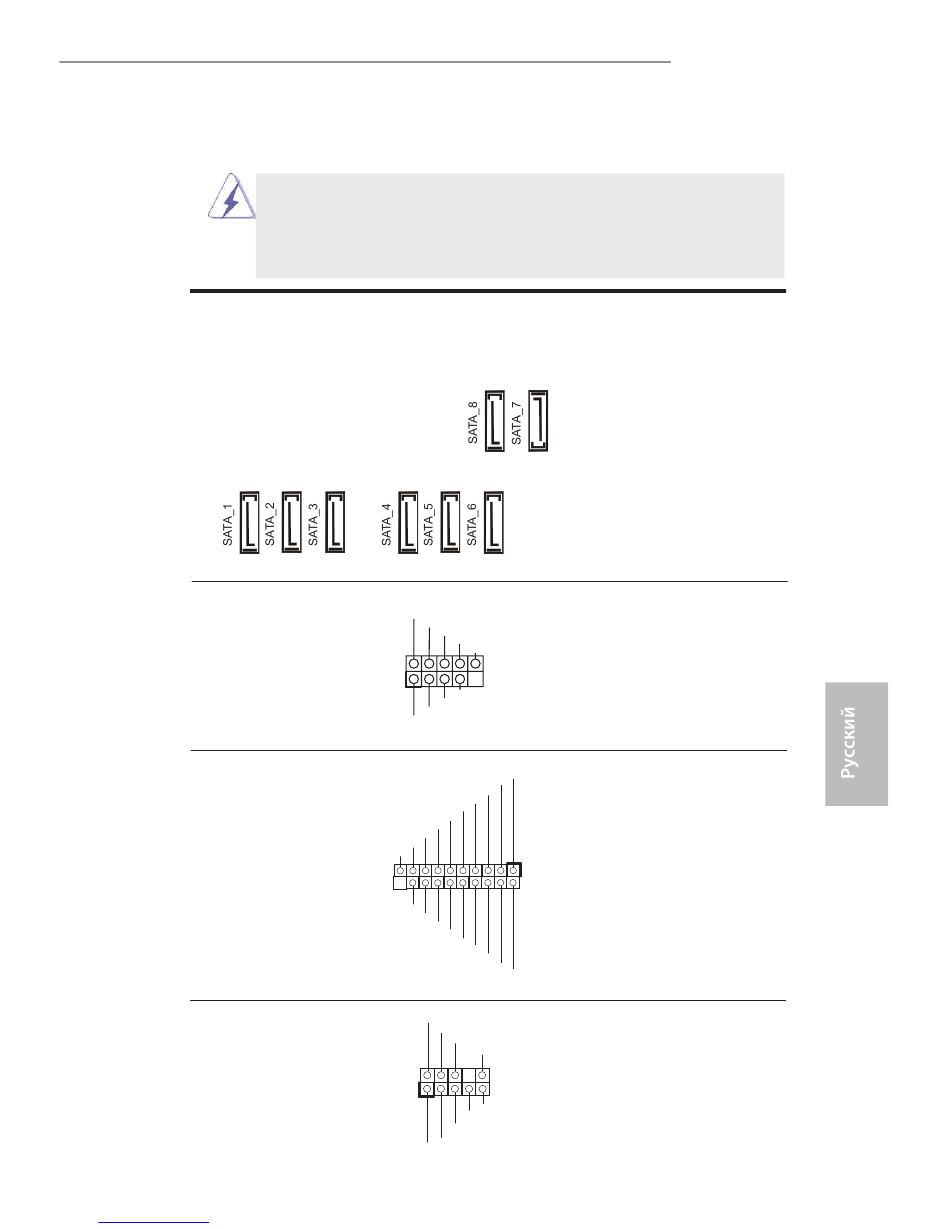

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъемы Serial ATA3
(SATA_1, см. стр. 2, п. 16)
(SATA_2, см. стр. 2, п. 15)
(SATA_3, см. стр. 2, п. 14)
(SATA_4, см. стр. 2, п. 13)
(SATA_5, см. стр. 2, п. 12)
(SATA_6, см. стр. 2, п. 11)
(SATA_7, см. стр. 2, п. 9)
(SATA_8, см. стр. 2, п. 8)
Колодка USB 2.0
(9-контактный USB_6_7)
(см. стр. 2, п. 18)
(9-контактный USB_8_9)
(см. стр. 2, п. 19)
Колодка USB 3.0
(19-контактный USB_10_11)
(см. стр. 2, п. 20)
Аудиоразъем передней
панели
(9-контактный HD_AUDIO1)
(см. cтр. 2, п. 21)
manuals search engine
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
FM2A88M Pro3+
восемь соединителя Serial ATA3
предназначаются для
подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Помимо четыре стандартных
портов USB 2.0 на панели ввода-
вывода, на данной материнской
плате предусмотрено два разъема
USB 2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
Помимо два стандартных
портов USB 3.0 на панели ввода-
вывода, на данной материнской
плате предусмотрен один разъем
USB 3.0. Этот разъем USB 3.0
поддерживает два порта USB 3.0.
Этот интерфейс предназначен
для присоединения
аудиокабеля передней панели,
обеспечивающего удобное
подключение аудиоустройств и
управление ими.
61
