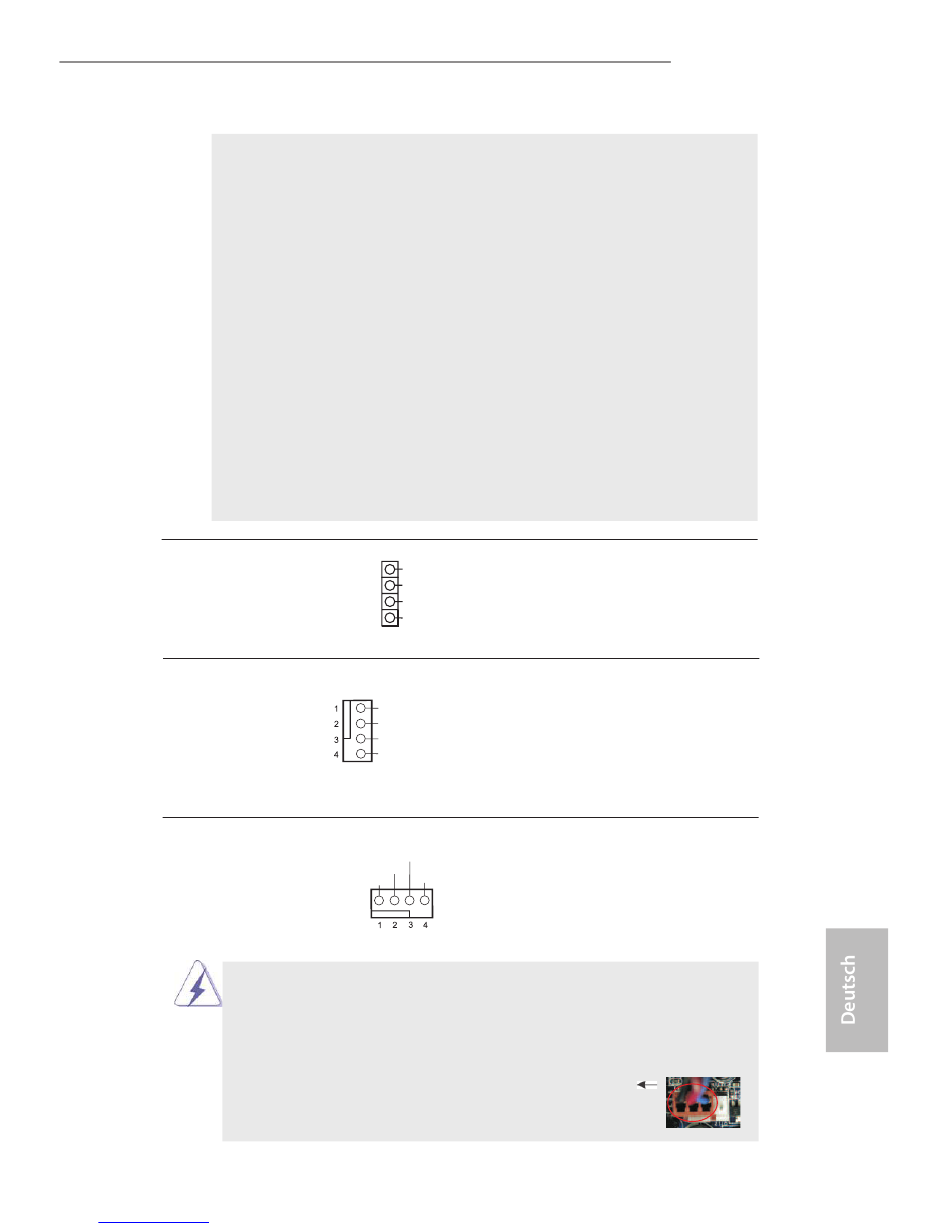

Gehäuselautsprecher-Header
(4-pin SPEAKER1)
(siehe S.2 - No. 7)
Gehäuse-Lüfteranschluss
(4-pin CHA_FAN1)
(siehe S.2, No. 10)
CPU-Lüfteranschluss
(4-pin CPU_FAN1)
(siehe S.2 - No. 2)
Downloaded from
www.Manualslib.com
PLED (Systembetriebs-LED):
Zum Anschließen der Betriebsstatusanzeige an der Frontblende des
Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED
blinkt, wenn sich das System im Ruhezustand S1 beindet. Die LED
schaltet sich aus, wenn sich das System in den Modi S3/S4 beindet
oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des
Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder
schreibt.
Das Design der Frontblende kann je nach Gehäuse variiere. Ein
Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer
Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,
Lautsprechern, etc. Stellen Sie beim Anschließen des
Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die
Kabel- und Pinbelegung korrekt übereinstimmen.
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_VOLTAGE_CONTROL
GND
Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss
(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss
angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn
Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses
Motherboards anschließen möchten, verbinden Sie ihn bitte mit den
Pins 1 – 3.
Lüfter mit dreipoligem Anschluss installieren
manuals search engine
Schließen Sie den
SPEAKER
Gehäuselautsprecher an
DUMMY
diesen Header an.
DUMMY
+5V
1
Verbinden Sie die Lüfterkabel
mit den Lüfteranschlüssen,
wobei der schwarze Draht an
den Schutzleiterstift
angeschlossenwird.
Verbinden Sie das CPU -
Lüfterkabel mit diesem
FAN_SPEED_CONTROL
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Pins 1–3 anschließen
FM2A88M Pro3+
27
