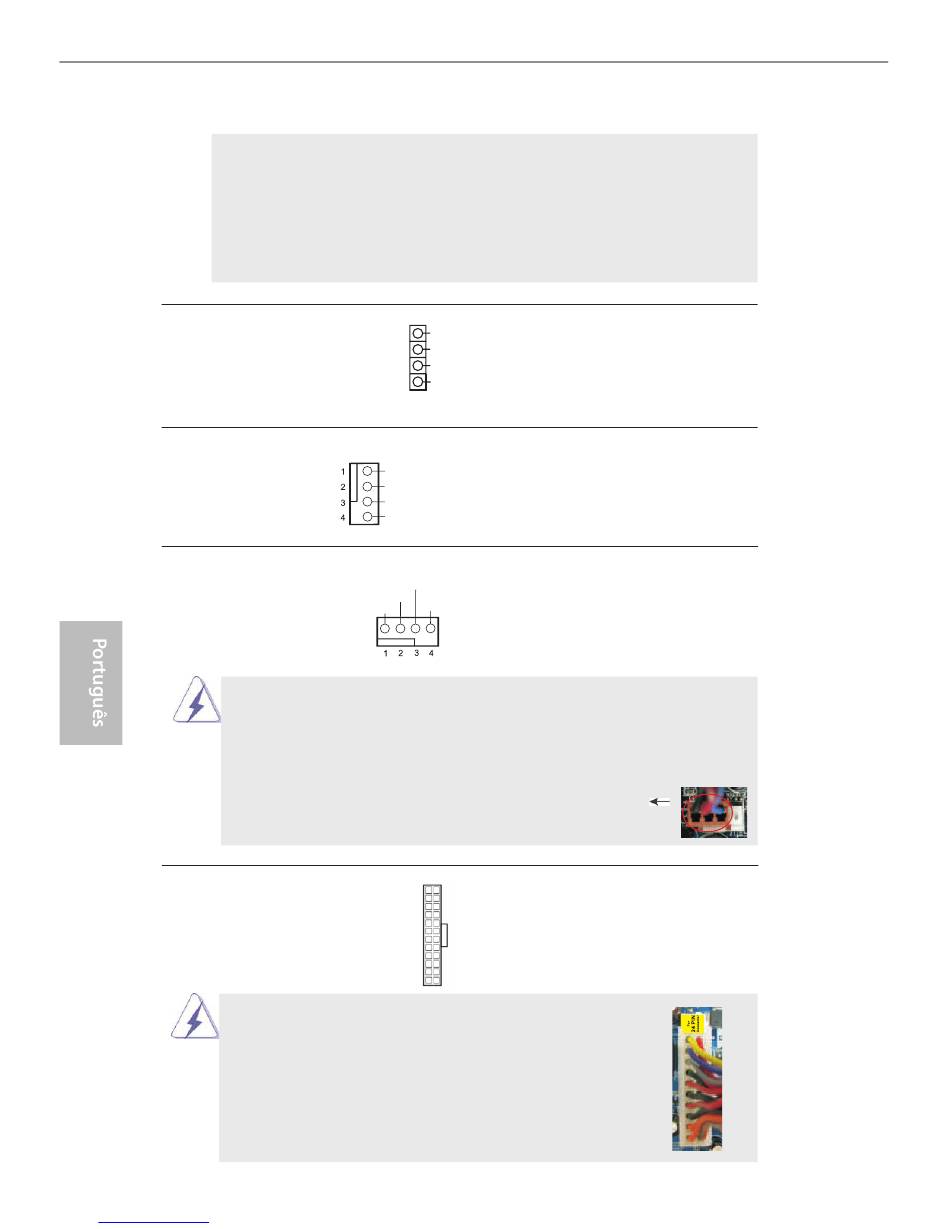

Conector do alto-falante
do chassi
(SPEAKER1 de 4 pinos)
(veja a folha 2, No. 7)
Conector do ventilador do chassis
(CHA_FAN1 de 4 pinos)
(veja a folha 2, No. 10)
Conector do ventilador da
CPU
(CPU_FAN1 de 4 pinos)
(veja a folha 2, No. 2)
Conector de força do ATX
(ATXPWR1 de 24 pinos)
(veja a folha 2, No. 5)
72
Downloaded from
www.Manualslib.com
O design do painel frontal poderá variar dependendo do chassis. Um
módulo de painel frontal consiste principalmente em um botão de alimen-
tação, um botão de reposição, um LED de alimentação, um LED de acti-
vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel
frontal do chassis a este conector, certiique-se que os ios e os pinos têm
uma correspondência exacta.
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_VOLTAGE_CONTROL
GND
Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar
uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta
placa-mãe, por favor, ligue-a aos pinos 1-3.
Embora esta placa-mãe providencie um conector de
energia ATX de 24 pinos, pode apesar disso funcionar
com a adapta-ção de uma fonte de energia tradicional
de 20 pinos. Para usar a fonte de alimentação de 29
pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 13.
Instalação da Fonte de alimentação ATX de 20 Pinos
manuals search engine
Ligue o alto-falante do chassi
SPEAKER
neste conector.
DUMMY
DUMMY
+5V
1
Ligue o cabo do ventilador
neste conector, coincidindo o io
preto com o pino de aterramen
to.
Ligue o cabo do ventilador da
CPU, coincidindo o io preto
FAN_SPEED_CONTROL
com o pino de aterramento.
Pinos 1-3 ligados
Instalação de Ventoinha de 3 pinos
Ligue a fonte de alimentação
12
24
ATX neste conector.
1
13
12
24
1
13
