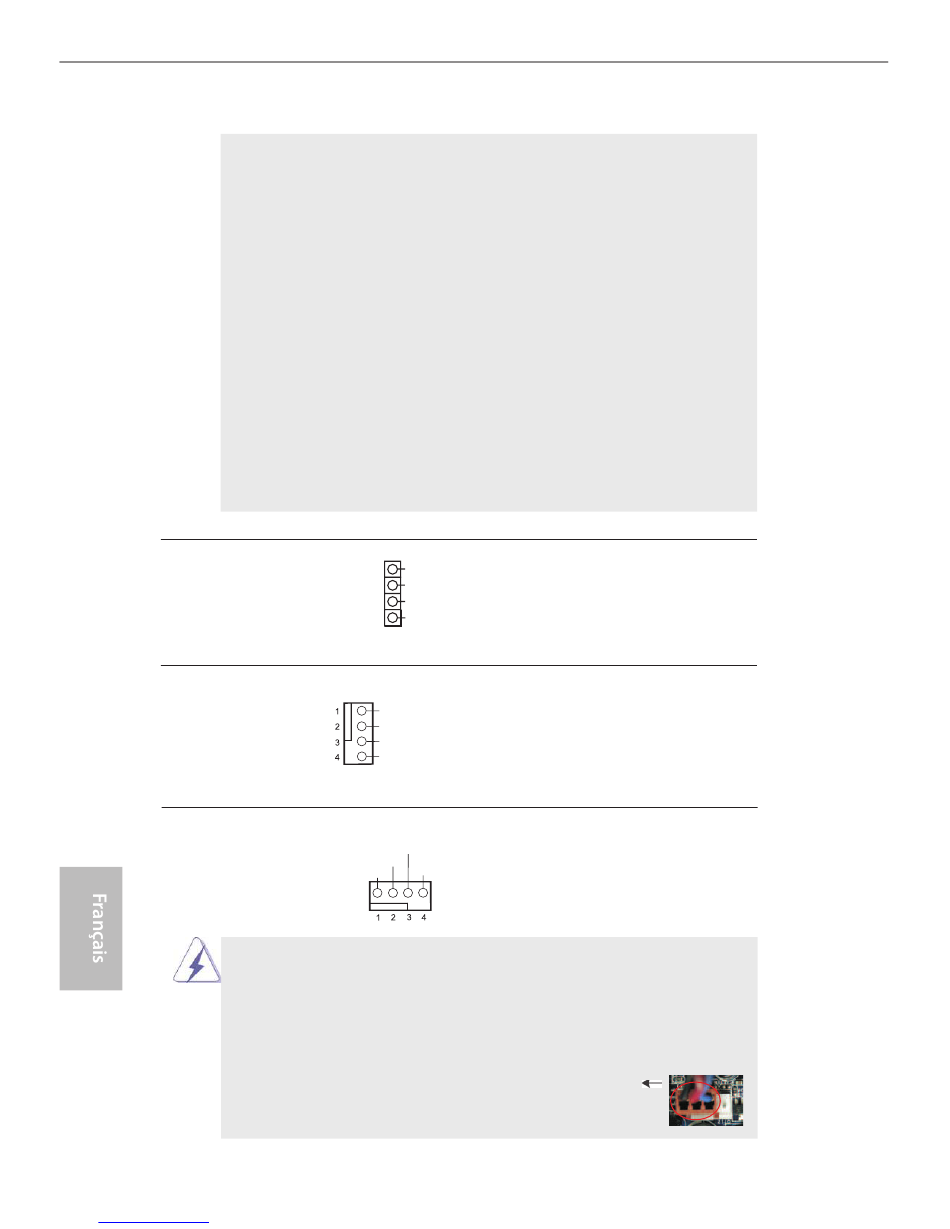

En-tête du haut-parleur
de châssis
(SPEAKER1 br. 4)
(voir p.2 No. 7)
Connecteur du ventilateur
de châssis
(CHA_FAN1 br. 4)
(voir p.2 No. 10)
Connecteur du ventilateur
de l'UC
(CPU_FAN1 br. 4)
(voir p.2 No. 2)
36
Downloaded from
www.Manualslib.com
PLED (DEL alimentation système):
Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant
du châssis. Ce voyant DEL est allumé lorsque le système est en
marche. Le voyant DEL clignote lorsque le système est en mode veille
S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/
S4 ou lorsqu'il est éteint (S5).
HDLED (DEL activité du disque dur):
Connectez ici le voyant DEL d'activité du disque dur sur le panneau
avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en
train de lire ou d'écrire des données.
Le design du panneau avant peut varier en fonction du châssis. Un
module de panneau avant consiste principalement en : interrupteur
d'alimentation, interrupteur de réinitialisation, voyant DEL d'alimentation,
voyant DEL d'activité du disque dur, haut-parleur, etc. Lorsque vous
connectez le panneau avant de votre châssis sur cette barrette, vériiez
bien à faire correspondre les ils et les broches.
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_VOLTAGE_CONTROL
GND
Bien que cette carte mère offre un support de (Ventilateur silencieux
ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut
bien fonctionner même sans la fonction de commande de vitesse du
ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3
broches au connecteur du ventilateur de CPU sur cette carte mère,
veuillez le connecter aux broches 1-3.
Installation de ventilateur à 3 broches
manuals search engine
Veuillez connecter le
SPEAKER
haut-parleur de châssis sur
DUMMY
DUMMY
cet en-tête.
+5V
1
Branchez les câbles du
ventilateur aux connecteurs pour
ventilateur et faites correspondre
le il noir à la broche de terre.
Veuillez connecter le câble de
ventilateur d'UC sur ce
connecteur et brancher le il
FAN_SPEED_CONTROL
noir sur la broche de terre.
Broches 1-3 connectées
