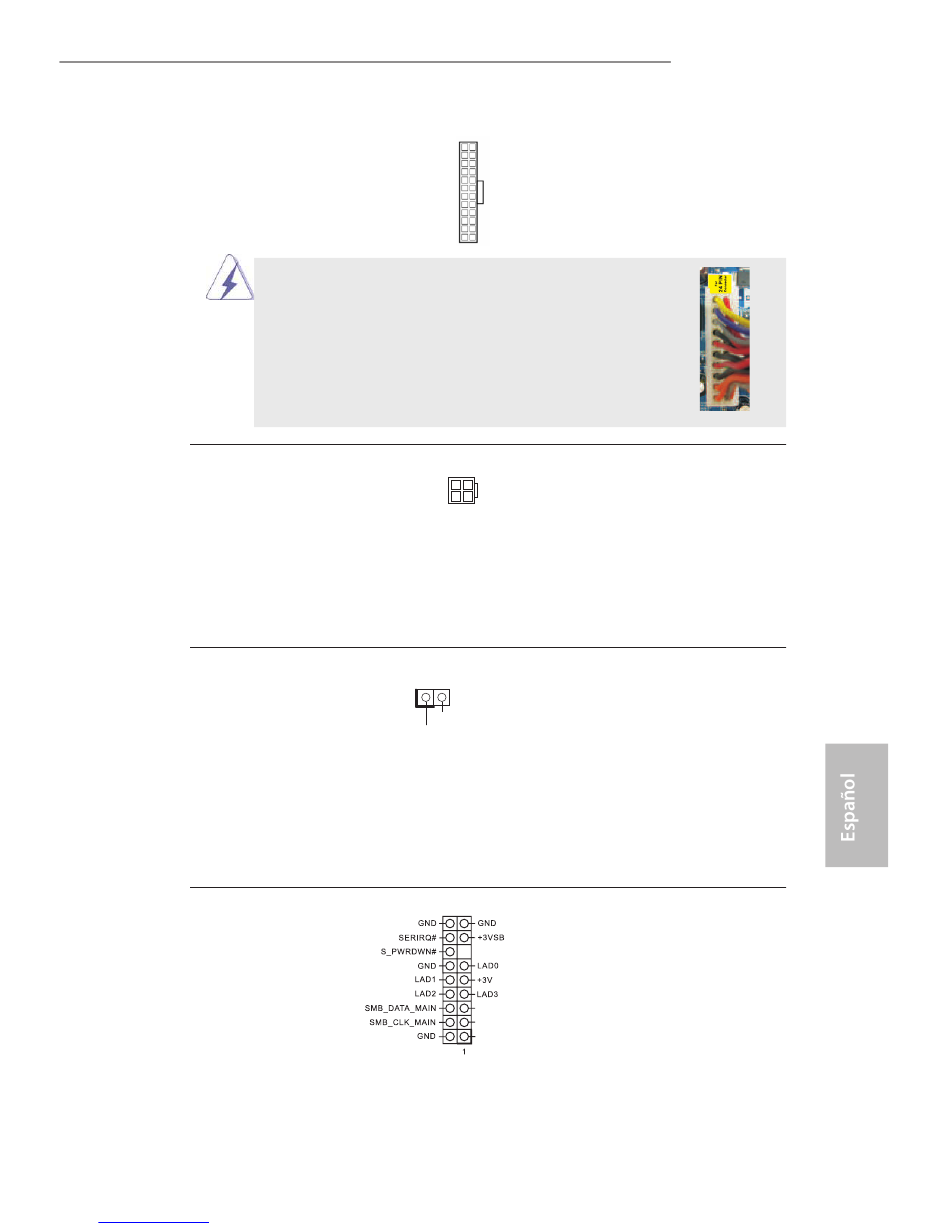

Cabezal de alimentación ATX
(24-pin ATXPWR1)
(vea p.2, N. 5)
A pesar de que esta placa base incluye in conector
de alimentación ATX de 24 pins, ésta puede funcionar
incluso si utiliza una fuente de alimentación ATX de
20 pins tradicional. Para usar una fuente de
alimentación ATX de 20 pins, por favor, conecte su
fuente de alimentación usando los Pins 1 y 13.
Instalación de una Fuente de Alimentación ATX de 20 Pins
Conector de ATX 12V power
(4-pin ATX12V1)
(vea p.2, N. 1)
Conector de detección de intrusión en el chasis
(2-pin CI1)
(vea p.2, N. 23)
Cabezal TPM
(TPMS1 de 17 terminales)
(vea p.2, N. 6)
manuals search engine
Conecte la fuente de
12
24
alimentación ATX a su cabezal.
1
13
Tenga en cuenta que es
necesario conectar este
conector a una toma de
corriente con el enchufe ATX
12V, de modo que proporcione
suiciente electricidad. De lo
contrario no se podrá encender.
Esta placa base admite la
función de control de
1
APERTURA DE CARCASA,
GND
Signal
quepermite detectar si se
haretirado la cubierta del
chasis.Dicha función requiere
unchasis con diseño
especíicopara la detección de
intrusiónen el chasis.
Este conector es compat-
ible con el sistema Módulo de
Plataforma Segura (TPM, en
inglés), que puede almacenar
de forma segura claves, certii-
PCIRST#
FRAME
cados digitales, contraseñas y
PCICLK
datos. Un sistema TPM también
ayuda a aumentar la seguridad
en la red, protege identidades
digitales y garantiza la integri-
dad de la plataforma.
FM2A88M Pro3+
12
24
1
13
55
