1A
1
1B
Montaggio componenti kit
Importante
Verificare, prima del montaggio, che tutti i componenti risultino
puliti e in perfetto stato.
Adottare tutte le precauzioni necessarie per evitare di danneggiare
qualsiasi parte nella quale ci si trova ad operare.

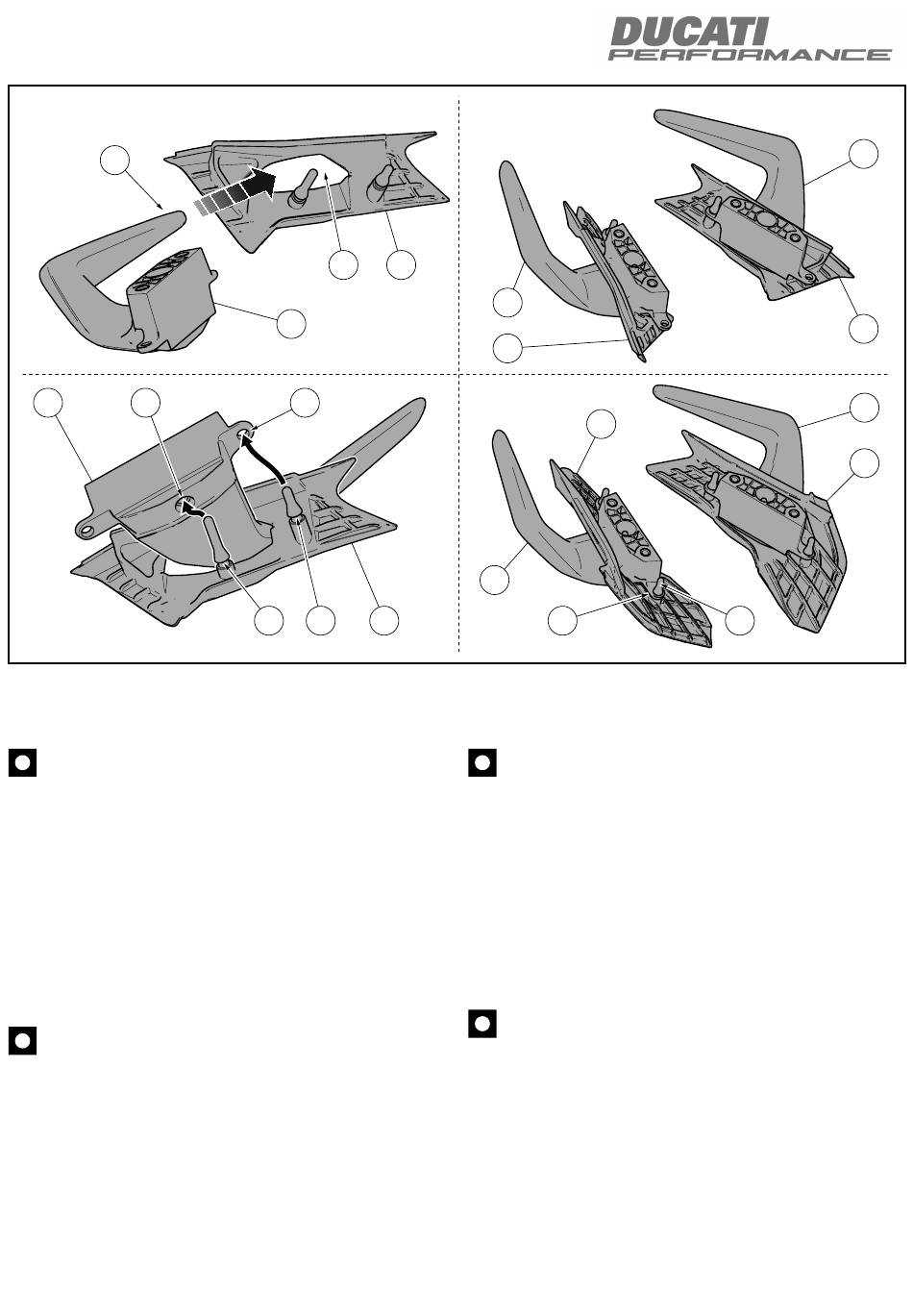

Premontaggio maniglie passeggero
Inserire l'estremità (1A) della maniglia passeggero destra (1)
all'interno dell'asola (6A) della cover maniglia destra (6).
Introdurre la poppetta centrale (6B) sul foro centrale (1B) e la
poppetta posteriore (6C) sul foro posteriore (1C), come mostrato in
figura.
Ripetere la stessa operazione per il premontaggio della maniglia
passeggero sinistra (2) sulla cover maniglia sinistra (5).
Importante
Per i modelli Supersport, in fase di premontaggio del gruppo
maniglie passeggero occorre utilizzare la cover maniglia destra
(4) in alternativa alla cover maniglia destra (6) e la cover maniglia
sinistra (3) in alternativa alla cover maniglia sinistra (5).
Inoltre è necessario introdurre la poppetta (4A) sul foro anteriore
(1D), come mostrato in figura.
ISTR 825 / 00
6A
6
1
1C
6B
6C
6
Monster 1200
1
6
Supersport
4
1
4A
Kit installation
Caution
Check that all components are clean and in perfect condition
before installation.
Adopt any precaution necessary to avoid damages to any part of
the motorcycle you are working on.
Pre-assembling the grab handles
Insert end (1A) of RH grab handle (1) inside slot (6A) of RH handle
cover (6).
Insert central poppet (6B) into the central hole (1B) and rear poppet
(6C) into the rear hole (1C), as shown in the figure.
Repeat the same operation to pre-assemble the LH grab handle (2)
on the LH handle cover (5).
Caution
For Supersport models, during grab handle unit pre-assembly you
need to use the RH handle cover (4) instead of RH handle cover (6)
and LH handle cover (3) instead of LH handle cover (5).
It is also necessary to insert poppet (4A) into front hole (1D), as
shown in the figure.
2
5
2
3
1D
5
