Y
7
8

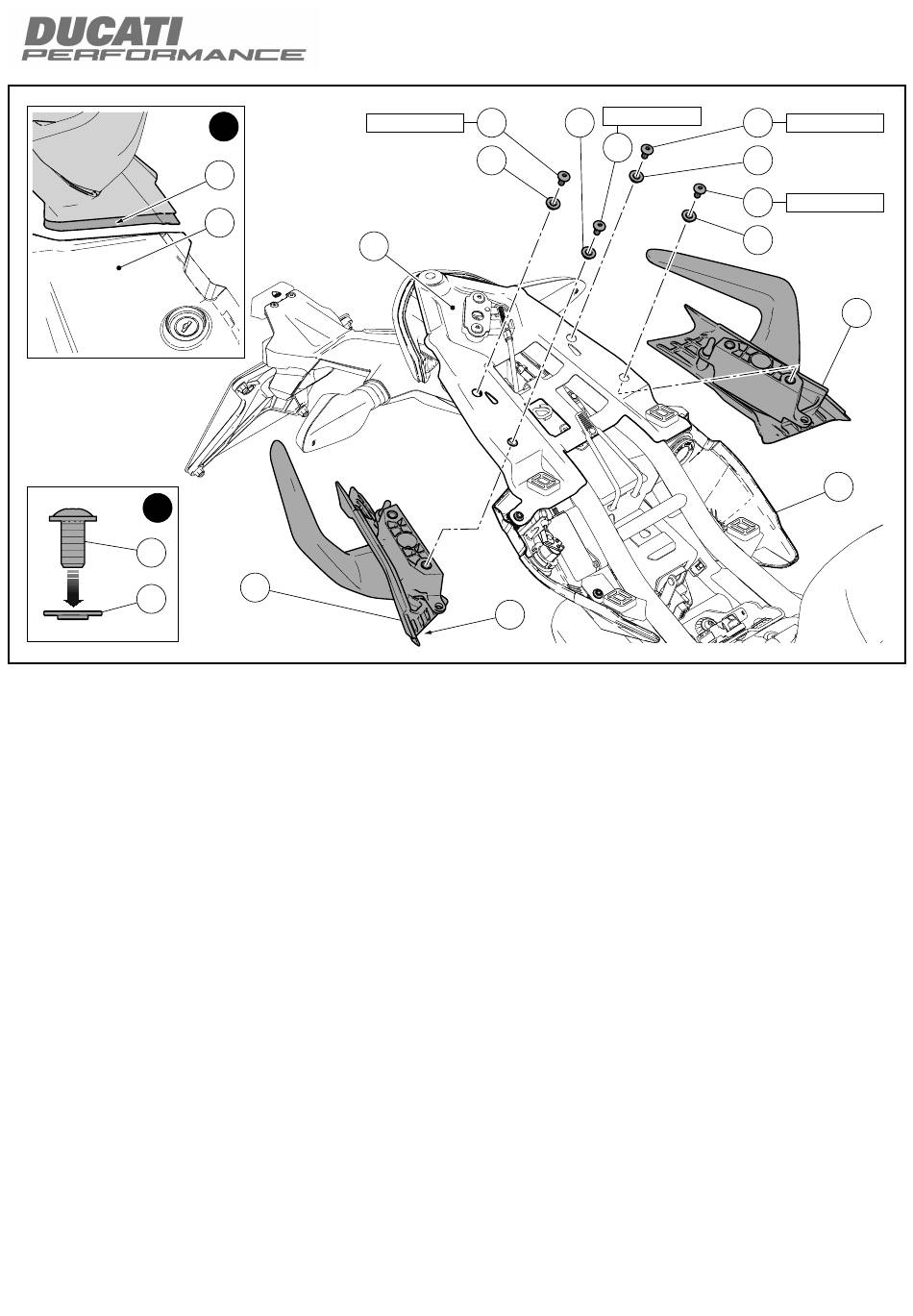

Montagem das pegas do passageiro
Insira os 2 espaçadores com colar (8) nos 2 parafusos (7),
posicionando-os como mostrado no quadro (Y).
Aplique LOCTITE 243 na rosca dos 4 parafusos (7).
Monte o grupo de pega do passageiro direita (6) na parte inferior
da placa traseira (G), inserindo a aba (6A) acima da cobertura
inferior do assento (H), como mostrado no quadro (X).
Encoste os 2 parafusos (7) na placa traseira (G).
Aperte os 2 parafusos (7) ao binário indicado.
Repita a mesma operação para a montagem do grupo de pega do
passageiro esquerda (5).
6
10 Nm ± 10%
X
6A
H
G
6
10 Nm ± 10%
7
8
7
8
6A
Fitting the grab handles
Insert no.2 spacers with collar (8) on no.2 screws (7), aiming them
as shown in the box (Y).
Apply LOCTITE 243 on the thread of no. 4 screws (7).
Fit the RH grab handle unit (6) on the lower side of the rear plate
(G), by inserting the edge (6A) above the underseat cover (H), as
shown in the box (X).
Start no.2 screws (7) on rear plate (G).
Tighten no.2 screws (7) to the specified torque.
Repeat the same procedure to fit LH grab handle unit (5).
7
10 Nm ± 10%
8
7
10 Nm ± 10%
8
5
H
ISTR 825 / 00
