Y
7
8

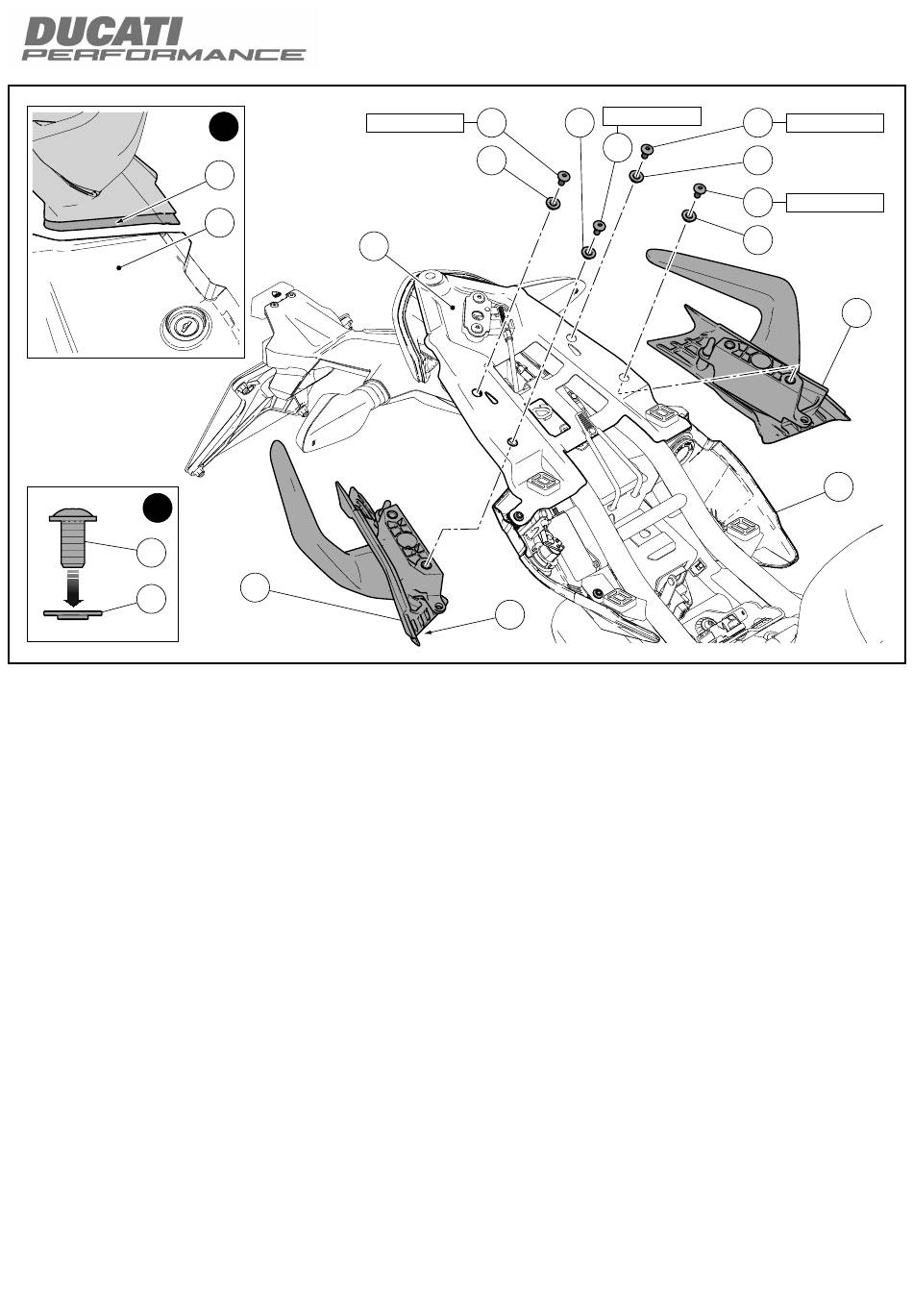

Montaje asas pasajero
Introducir los 2 separadores con collar (8) en los 2 tornillos (7),
orientándolos como se muestra en el recuadro (Y).
Aplicar LOCTITE 243 en la rosca de los 4 tornillos (7).
Montar el grupo asa pasajero derecha (6) en la parte inferior de la
placa trasera (G), introduciendo el borde (6A) por encima del cover
bajo asiento (H), como se muestra en el recuadro (X).
Introducir en la placa trasera (G) los 2 tornillos (7).
Ajustar los 2 tornillos (7) al par de apriete indicado.
Repetir esta misma operación para montar el grupo asa pasajero
izquierda (5).
6
10 Nm ± 10%
X
6A
H
G
6
10 Nm ± 10%
7
8
7
8
6A
パッセンジャーハンドルの取り付け
2 個のカラー付きスペーサー (8) を枠内 (Y) に示す方向に向け
て、2 本のスクリュー (7) に取り付けます。
4 個のスクリュー (7) のネジ山に LOCTITE 243 を塗布します。
右パッセンジャーハンドルユニット (6) をリアプレート (G) の
下部に取り付けます。このとき枠内 (X) に示すように、縁 (6A)
をアンダーシートカバー (H) の上に差し込みます。
2 本のスクリュー (7) をリアプレート (G) に差し込みます。
2 本のスクリュー (7) を規定のトルクで締め付けます。
左パッセンジャーハンドルユニット (5) の取り付けについても同
様の操作を繰り返します。
7
10 Nm ± 10%
8
7
10 Nm ± 10%
8
5
H
ISTR 825 / 00
