Technisches Handbuch
Der Präsenzmelder sollte möglichst in der Mitte des Raums platziert werden. Für die Konstant Licht
Regelung ist es wichtig, dass der Melder mindestens 60cm von der nächsten Leuchte entfernt
montiert wird und in der Linie der mittleren Leuchten Gruppe platziert wird.

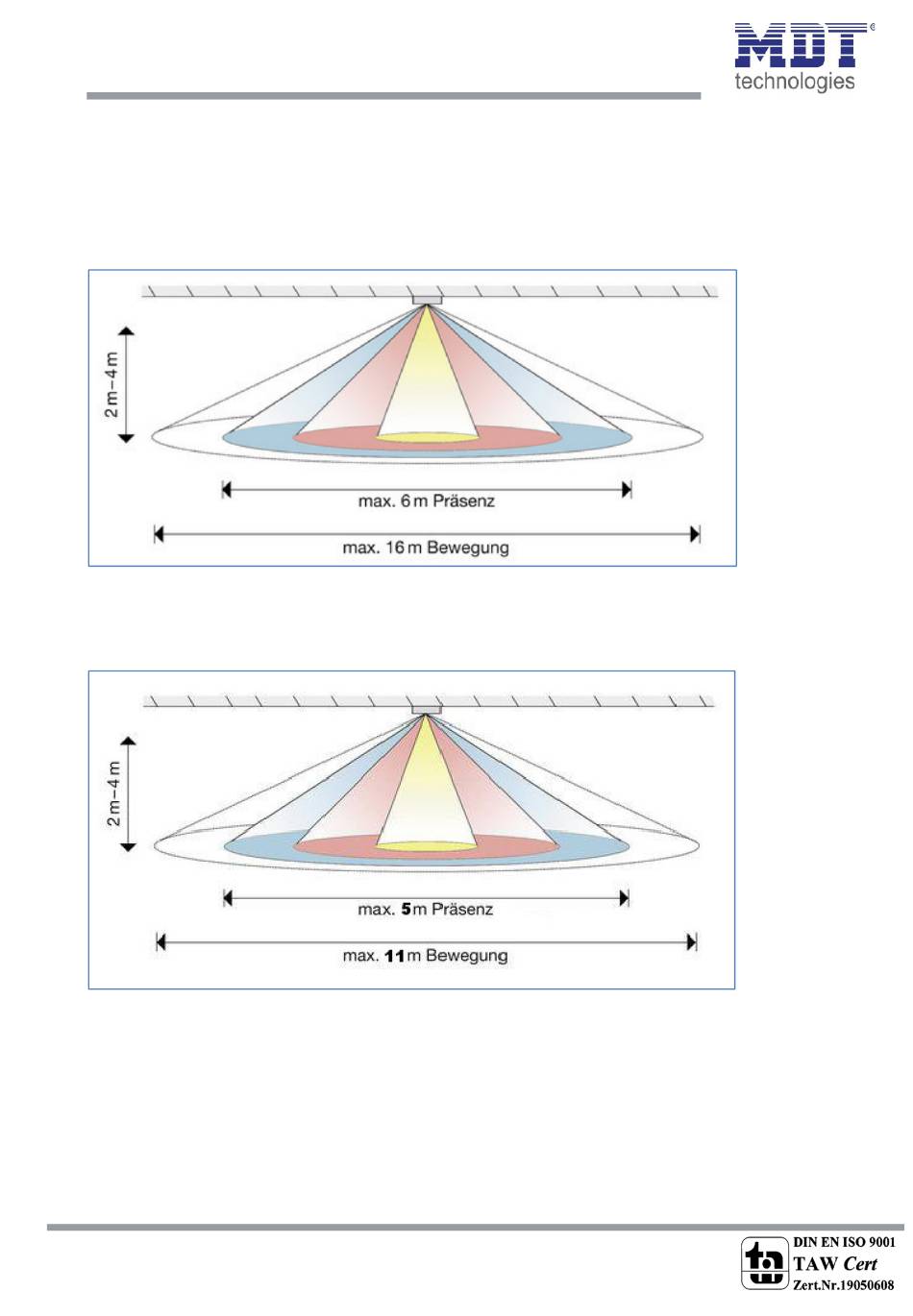

Die nachfolgenden Bilder zeigen den Erfassungsbereich der Präsenzmelder.
Beispiel für Melder mit 4 Sensoren:

Abbildung 5: Erfassungsbereich SCN-P360x4.03

Beispiel für Melder mit 3 Sensoren

Abbildung 6: Erfassungsbereich SCN-x360x3.03

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
8
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Präsenzmelder SCN-P/G360xx.03
Einbaupräsenzmelder SCN-P360E3.03
