4.5 Szenen

Das nachfolgende Bild zeigt die Einstellmöglichkeiten für Szenen:

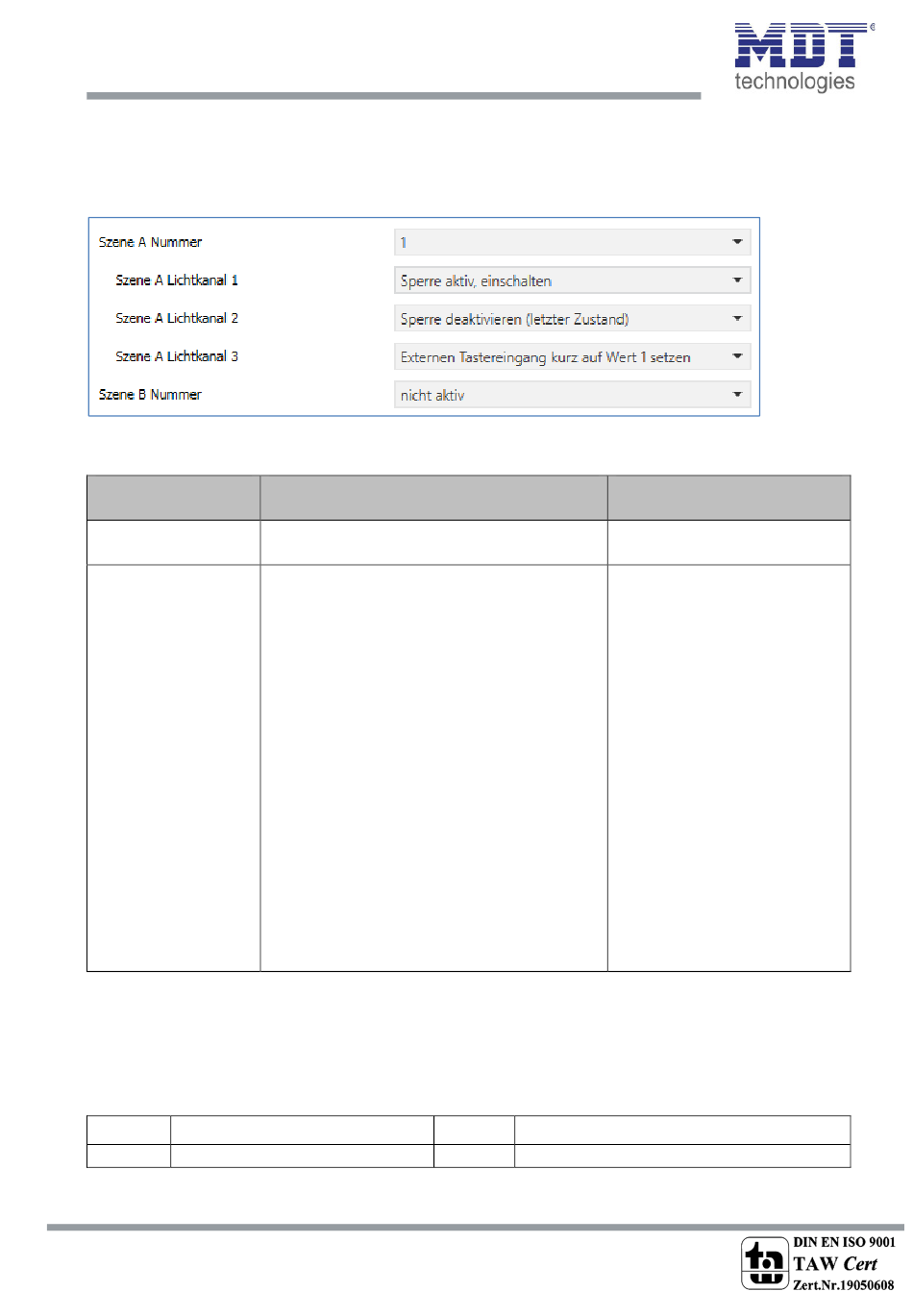

Abbildung 25: Einstellungen – Szenen
Die nachfolgende Tabelle zeigt die Parametereinstellungen für die Szenen:
ETS-Text
Szene A – H Nummer
Szene A – H
Lichtkanal 1-3
Tabelle 21: Einstellungen – Szenen
Mit der Szenenfunktion können durch Senden der entsprechenden Szenennummern Aktionen für die
Lichtkanäle 1-3 ausgelöst werden. So kann z.B. der Wert der Sperrfunktion verändert werden oder
der Wert für den externen Tastereingang.
Die nachfolgende Tabelle zeigt das dazugehörige Kommunikationsobjekt:
Nummer Name
94 Szene – Eingang
Tabelle 22: Kommunikationsobjekt – Szenen
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
42
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Präsenzmelder SCN-P/G360xx.03
Einbaupräsenzmelder
Wertebereich
[Defaultwert]
1 – 64
[nicht aktiv]
nicht aktiv
•
Sperre aktiv, einschalten
•
Sperre aktiv, ausschalten
•
Sperre aktiv, verriegeln
•
Sperre deaktivieren (letzter Zustand)
•
Sperre deaktivieren, AUS
•
Externen Tastereingang kurz auf
•
Wert 1 setzen
Externen Tastereingang kurz auf
•
Wert 0 setzen
Externen Tastereingang lang
•
(Handbetrieb) auf Wert 1 setzen
Externen Tastereingang lang
•
(Handbetrieb) auf Wert 0 setzen
Objekt Tag/Nacht auf Tag setzen (für
•
alle Kanäle)
Objekt Tag/Nacht auf Nacht setzen
•
(für alle Kanäle)
Größe
1 Byte
SCN-P360E3.03
Kommentar
Einstellung der
Szenennummer
Einstellungen der
auszuführenden Aktion für die
Lichtkanäle 1-3 durch den
Aufruf einer Szene
Sperre deaktivieren, AUS nur
bei SCN-P360E3.03 erst ab
R4.3 verfügbar!
Verwendung
Aufruf der Szene
