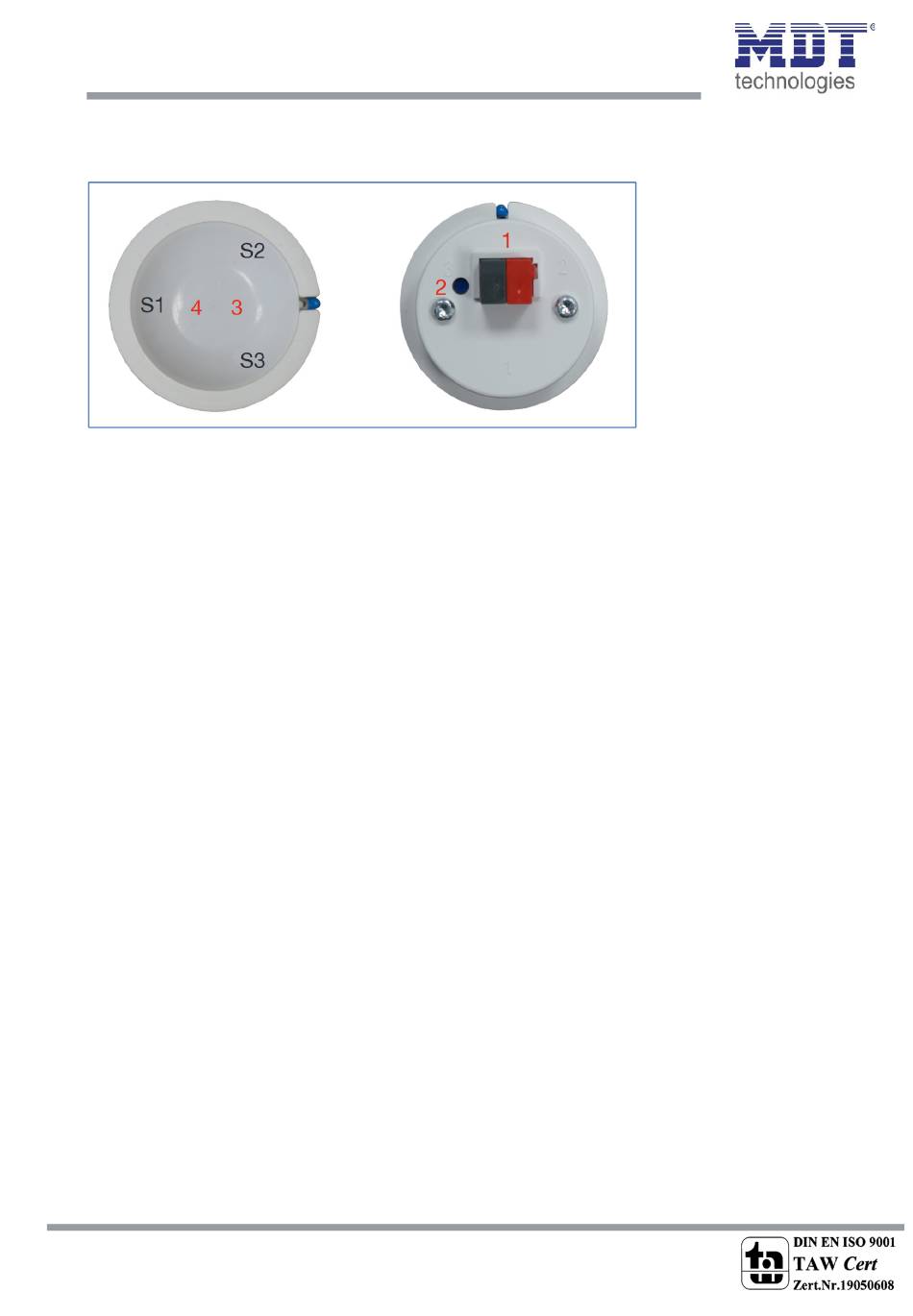

Das nachfolgende Bild zeigt den Aufbau des Einbaupräsenzmelders MR16 mit 3 Sensoren:
Abbildung 4: Aufbau und Anordnung der Sensoren/Leuchtdioden – SCN-P360E3.03
1 = Busanschlussklemme
2 = Programmiertaste
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
7
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Präsenzmelder SCN-P/G360xx.03
Einbaupräsenzmelder
3 = LED Rot
S1 – S3 = Position Sensoren
4 = LED Nachtlicht Weiß
SCN-P360E3.03
