Technisches Handbuch
4.9 Logik
4.9.1 Aktivierung der Logikfunktion

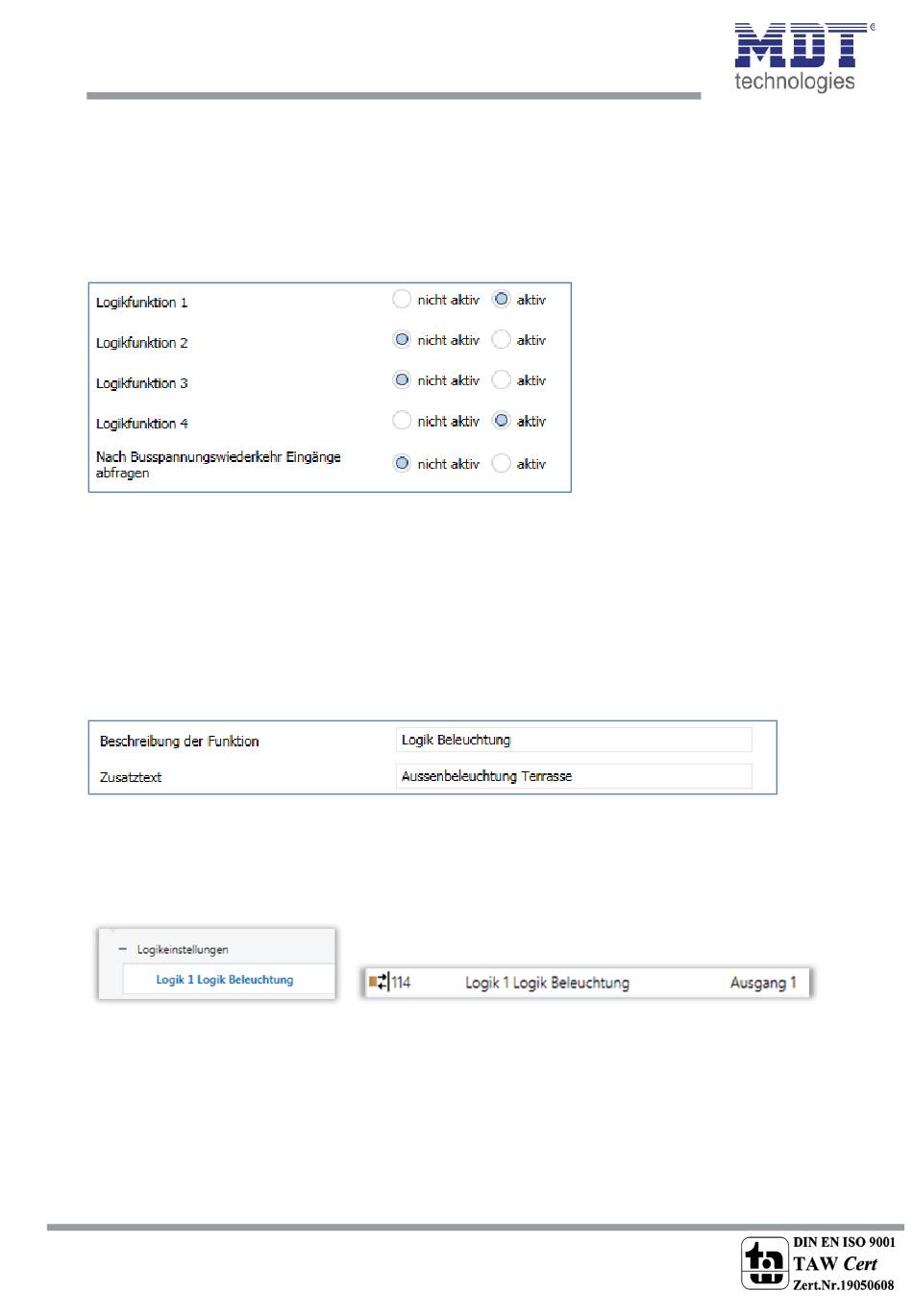

Das nachfolgende Bild zeigt die Aktivierung der Logikfunktionen 1-4:
Abbildung 34: Einstellungen – Aktivierung der Logikfunktion
Nach der Aktivierung der Logikfunktion wird ein Untermenü für die entsprechende Logikfunktion
eingeblendet in welchem die Logik entsprechend weiter parametriert werden kann.
Der Parameter „Nach Busspannungswiederkehr Eingänge abfragen" definiert ob die externen
Eingänge der Logiken nach einem Restart abgefragt werden sollen.
4.9.2 Logikeinstellungen
Es sind 2 Textfelder verfügbar:
Abbildung 35: Einstellungen – Textfelder Logikfunktion
Für beide Felder können Texte mit bis zu 40 Zeichen hinterlegt werden.
Der eingegebene Text zur Beschreibung der Funktion erscheint sowohl im Menü hinter der
entsprechenden Logik als auch bei den Kommunikationsobjekten der Logik
Der Zusatztext ist lediglich eine zusätzliche Information zur Logik. Dieser wird sonst nirgendwo
sichtbar.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
59
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Präsenzmelder SCN-P/G360xx.03
Einbaupräsenzmelder
SCN-P360E3.03
