4.2.8 Ablaufdiagramme

Vollautomat ohne Orientierungslicht:

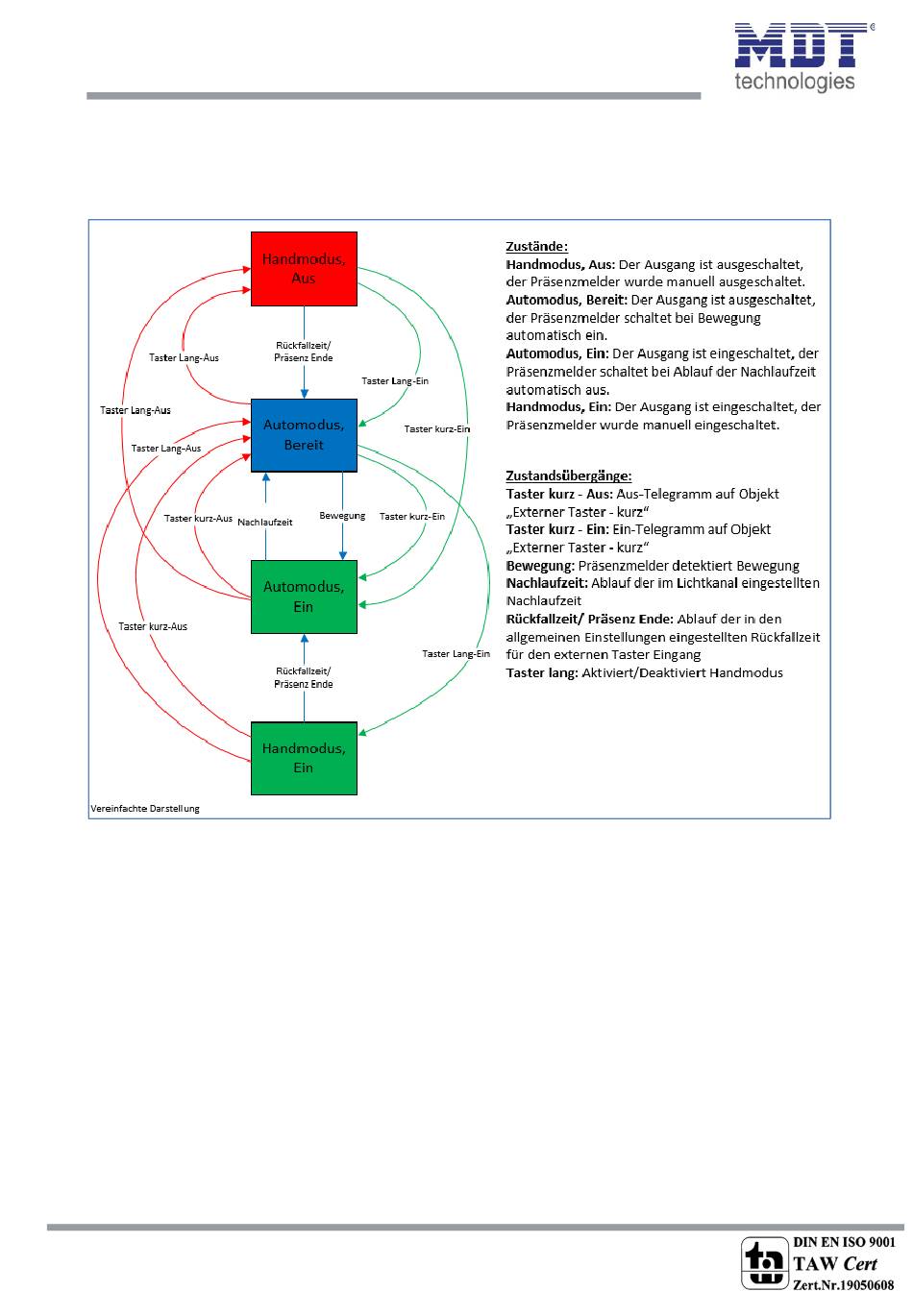

Abbildung 19: Vollautomat ohne Orientierungslicht

In der Betriebsart „Vollautomat" schaltet sich der Präsenzmelder automatisch bei Bewegung ein.
Über das Objekt „externer Taster – kurz" kann der Automatikmodus des Präsenzmelders übersteuert
werden und der Präsenzmelder zum Schalten gezwungen werden. Aus diesem Modus fällt der
Melder automatisch zurück in den Automodus entsprechend der Einstellungen im Menü allgemeine
Einstellungen – Rückfall Taster Eingang.
Ist der Ausgang des Lichtkanals eingeschaltet (Zustand Automodus – Ein oder Handmodus – Ein) und
der Lichtkanal wird über das Objekt „externer Taster – kurz" ausgeschaltet, so ist der Lichtkanal 10s
für die Bewegungsdetektion gesperrt, um den Raum zu verlassen und ein kurzzeitiges
Wiedereinschalten zu unterbinden.
Über das Objekt „externer Taster – lang" kann der Melder in den Handmodus geschaltet werden. Aus
diesem Modus fällt der Melder automatisch zurück in den Automodus entsprechend der
Einstellungen im Menü allgemeine Einstellungen – Rückfall Taster Eingang.
