4.2.3 Zwangsführungsobjekt/Sperrobjekt
Lichtkanal
HLK-Kanal
Das nachfolgende Bild zeigt die möglichen Einstellungen (hier SCN-P360E3.03):

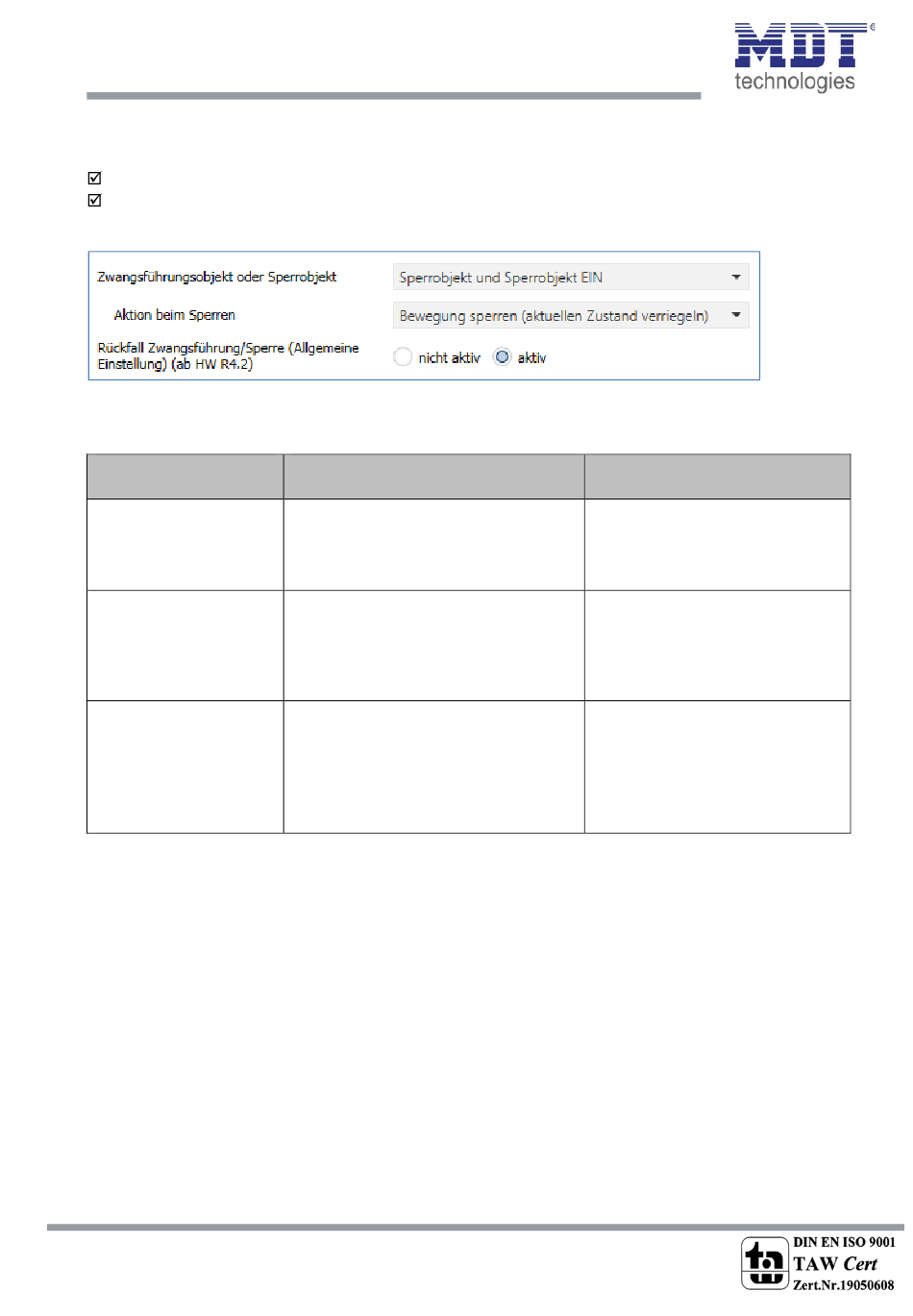

Abbildung 10: Einstellungen – Zwangsführung/Sperrobjekt
Die nachfolgende Tabelle zeigt die möglichen Einstellungen für diese Parameter:
ETS-Text
Zwangsführungsobjekt
oder Sperrobjekt
Aktion beim Sperren
Rückfall
Zwangsführung/Sperre
(Allgemeine Einstellung)
(ab HW R4.2)
Tabelle 6: Einstellungen – Zwangsführung/Sperrobjekt
Mit dem Zwangsführungs- oder Sperrobjekt kann der Bewegungsmelder übersteuert werden und
eine bestimmten Zustand aufrufen.
Das Zwangsführungsobjekt kennt 3 mögliche Zustände:
Zwangsführung EIN (control = 1, value = 1)
•
Dabei wird bedingungslos auf dem Ausgangsobjekt der Befehl für „EIN" gesendet. Die
Auswertung wird danach unterbunden und die Rückfallzeit Zwangsführung beginnt. Sollte nach
Ablauf der Rückfallzeit auf dem Zwangsführungsobjekt nichts empfangen werden, wird der
Normalbetrieb wieder aufgenommen.
Zwangsführung AUS (control = 1, value = 0)
•
Dabei wird bedingungslos auf dem Ausgangsobjekt der Befehl für „AUS" gesendet. Die
Auswertung wird danach unterbunden und die Rückfallzeit Zwangsführung beginnt. Sollte nach
Ablauf der Rückfallzeit auf dem Zwangsführungsobjekt nichts empfangen werden, wird der
Normalbetrieb wieder aufgenommen.
Zwangsführung AUTO (control = 0, value = 0)
•
Danach wir der normale Betrieb des Melders wieder aufgenommen.
