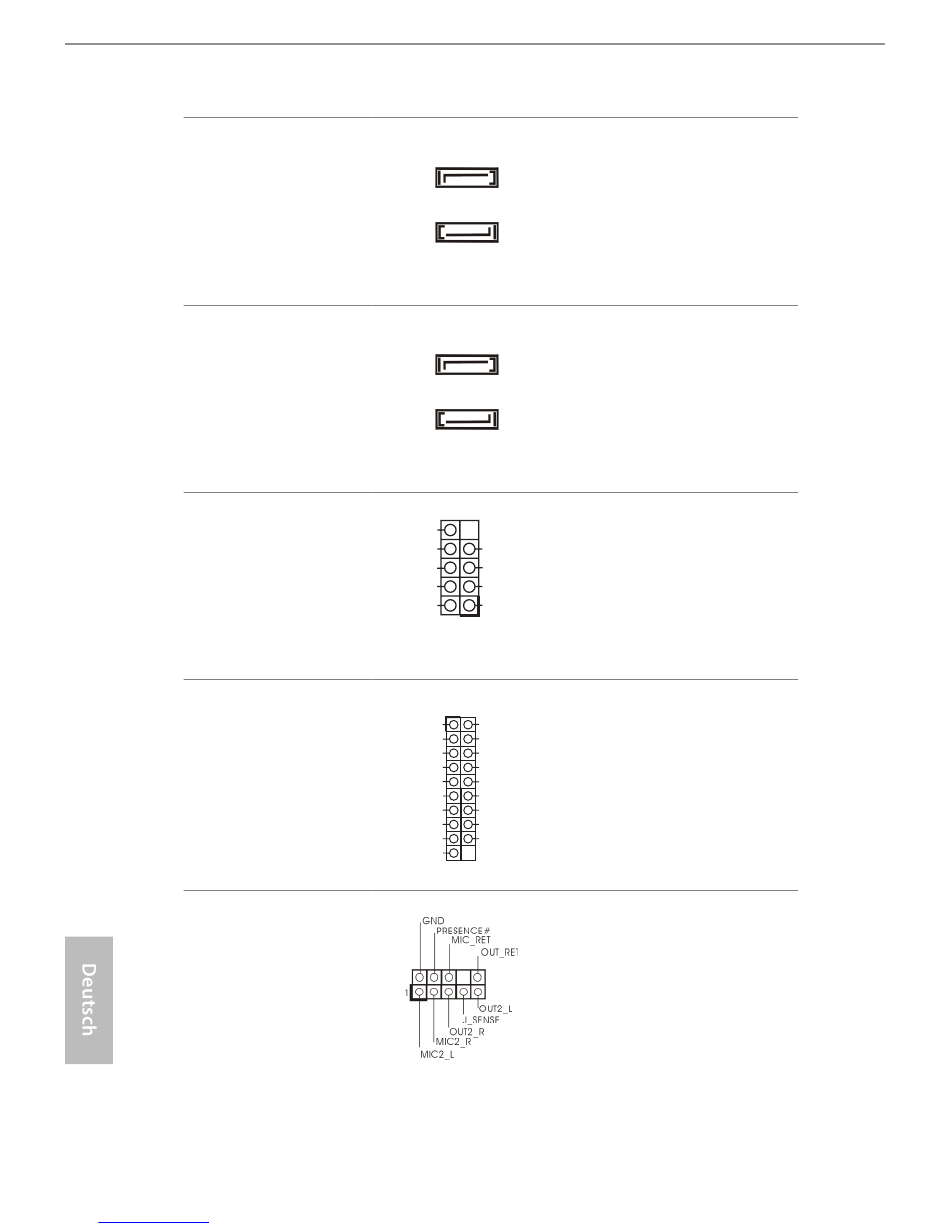

Serial-ATA-2-Anschlüsse
(SATA2_1:
siehe S. 1, Nr. 10)
(SATA2_2:
siehe S. 1, Nr. 7)
Serial-ATA-3-Anschlüsse
(SATA3_A1:
siehe S. 1, Nr. 16)
(SATA3_A2:
siehe S. 1, Nr. 18)
USB 2.0-Stiftleisten
(9-polig, USB1_2)
(siehe S. 1, Nr. 4)
USB 3.0-Stiftleisten
(19-polig, USB3_1_2)
(siehe S. 1, Nr. 5)
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 19)
manuals search engine
SATA2_2
SATA2_1
SATA3_A2
SATA3_A1
DUMMY
GND GND
+A
+B
-B -A
USB_PWR USB_PWR
1
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+ IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PB_SSRX- Vbus
Vbus
Diese zwei SATA-2-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 3,0 Gb/s.
Diese zwei SATA-3-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
Neben zwei USB 2.0-Ports
an der E/A-Blende befindet
sich eine Stiftleiste an
diesem Motherboard. Jede
USB 2.0-Stiftleiste kann
zwei Ports unterstützen.
Neben zwei USB 3.0-Ports
an der E/A-Blende befindet
sich eine Stiftleiste an
diesem Motherboard. Jede
USB 3.0-Stiftleiste kann
zwei Ports unterstützen.
Diese Stiftleiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
