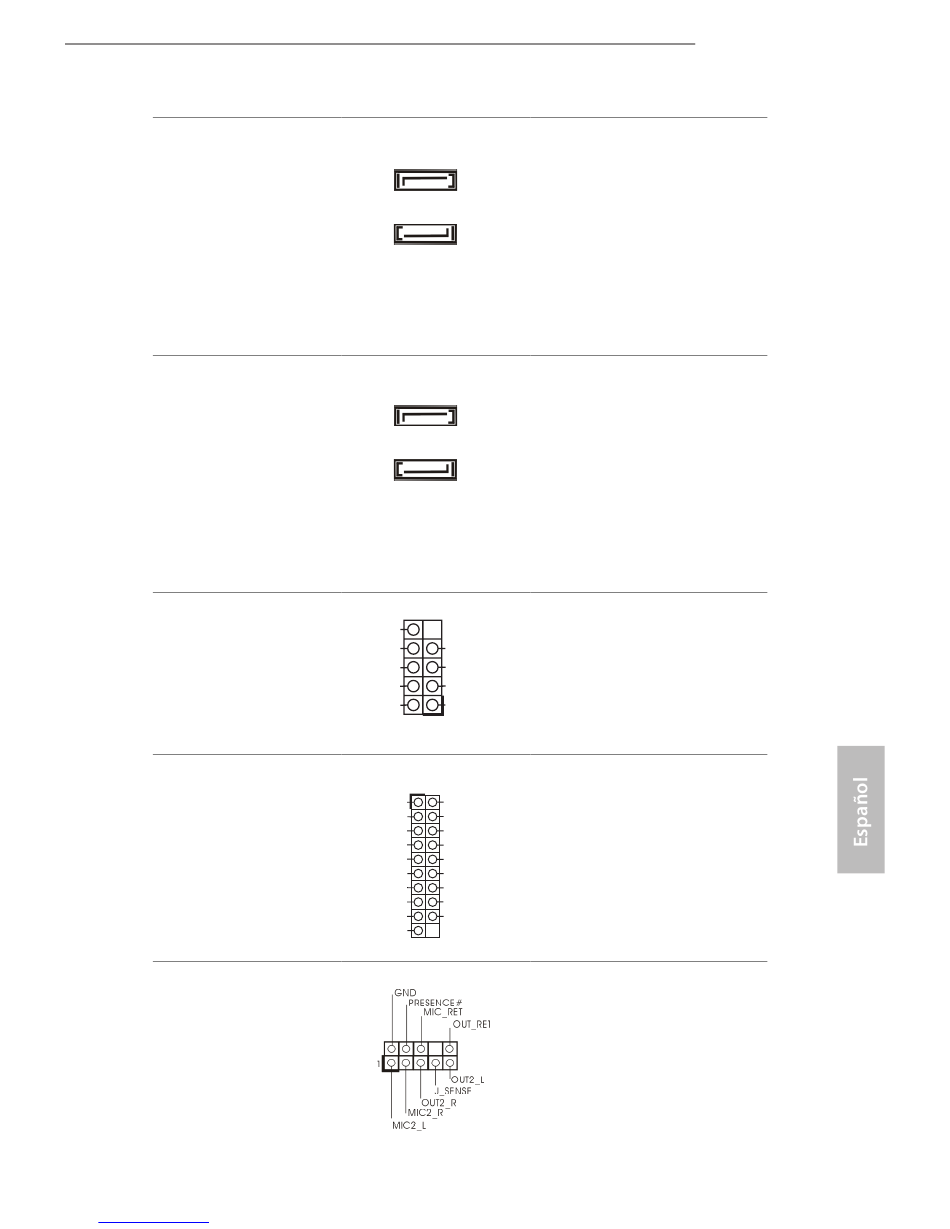

Conectores Serie ATA2
(SATA2_1:
consulte la pág.1, N.º 10)
(SATA2_2:
consulte la pág.1, N.º 7)
Conectores Serie ATA3
(SATA3_A1:
consulte la pág.1, N.º 16)
(SATA3_A2:
consulte la pág.1, N.º 18)
Cabezales USB 2.0
(USB1_2 de 9 pines)
(consulte la pág.1, N.º 4)
Cabezales USB 3.0
(USB3_1_2 de 19 pines)
(consulte la pág.1, N.º 5)
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 19)
