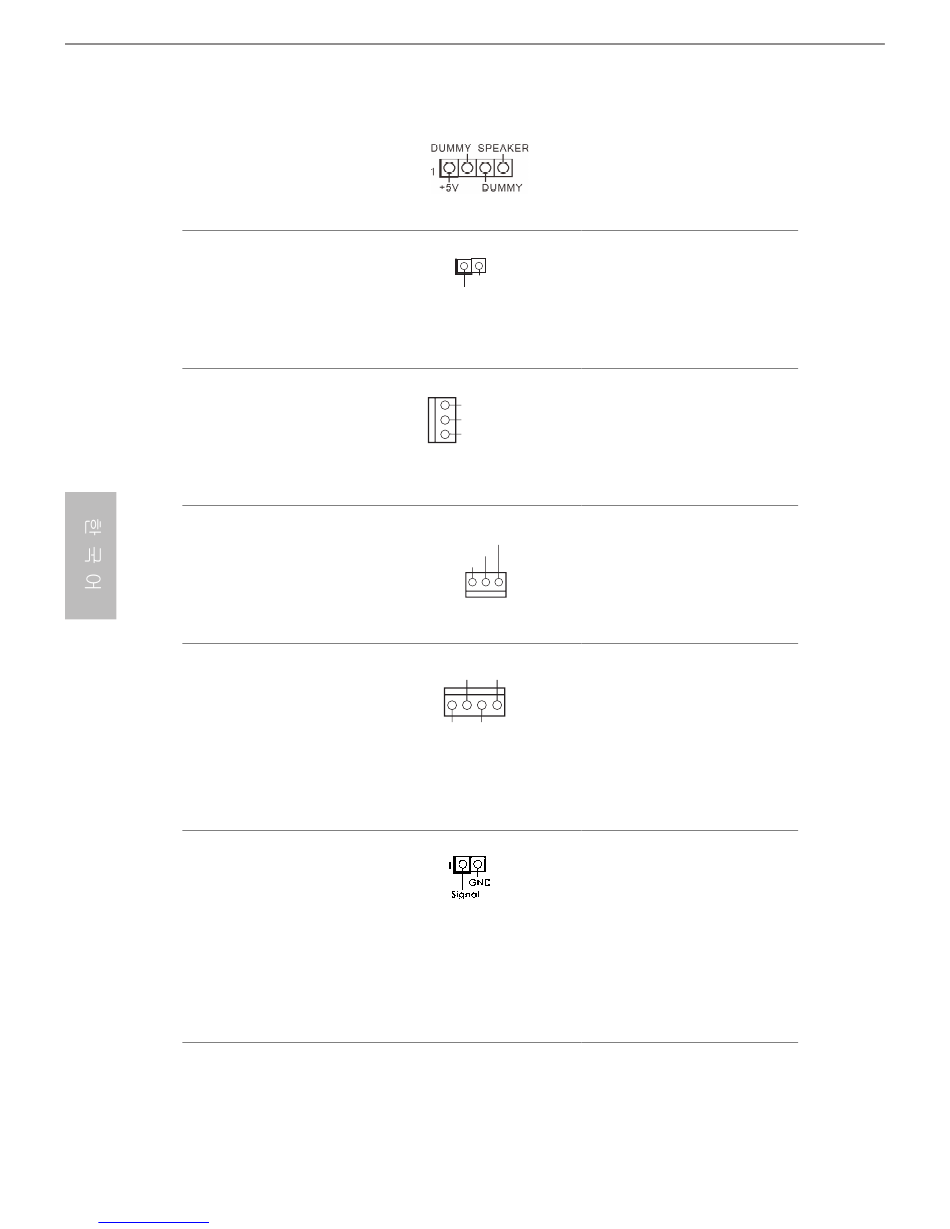

새시 스피커 헤더
(4 핀 SPEAKER 1)
(1 페이지 , 12 번 항목 참조 )
SPDIF 출력 커넥터
(2 핀 SPDIF_OUT1)
(1 페이지 , 20 번 항목 참조 )
섀시 팬 커넥터
(3 핀 CHA_FAN1)
(1 페이지 , 9 번 항목 참조 )
CPU 팬 커넥터
(3 핀 CPU_FAN1)
(1 페이지 , 1 번 항목 참조 )
SATA 전원 커넥터
(4 핀 SATA_PWR1)
(1 페이지 , 8 번 항목 참조 )
(4 핀 SATA_PWR2)
(1 페이지 , 6 번 항목 참조 )
섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 14 번 항목 참조 )
manuals search engine
새시 스피커를 이 헤
더에 연결하십시오 .
HDMI VGA 카드의
1
GND SPDIF_OUT 커넥터를
SPDIFOUT
케이블로 이 헤더에
연결하십시오 .
팬 케이블을 팬 커넥
GND
FAN_VOLTAGE 터에 연결하고 검은색
FAN_SPEED
와이어를 접지핀에 연
결하십시오 .
CPU 팬 케이블을 커넥
FAN_SPEED
FAN_VOLTAGE
터에 연결하고 검은색
GND
와이어를 접지핀에 연
결하십시오 .
SATA 전원 케이블을
GND +12V
연결하십시오 .
1
+5V GND
이 마더보드는 섀시 커버가
제거될 경우 이를 감지하는
케이스 열림 감지 기능을 지
원합니다 . 이 기능을 사용하
려면 섀시 침입 감지 설계가
적용된 섀시를 사용해야 합
니다 .
