106
Downloaded from www.Manualslib.com

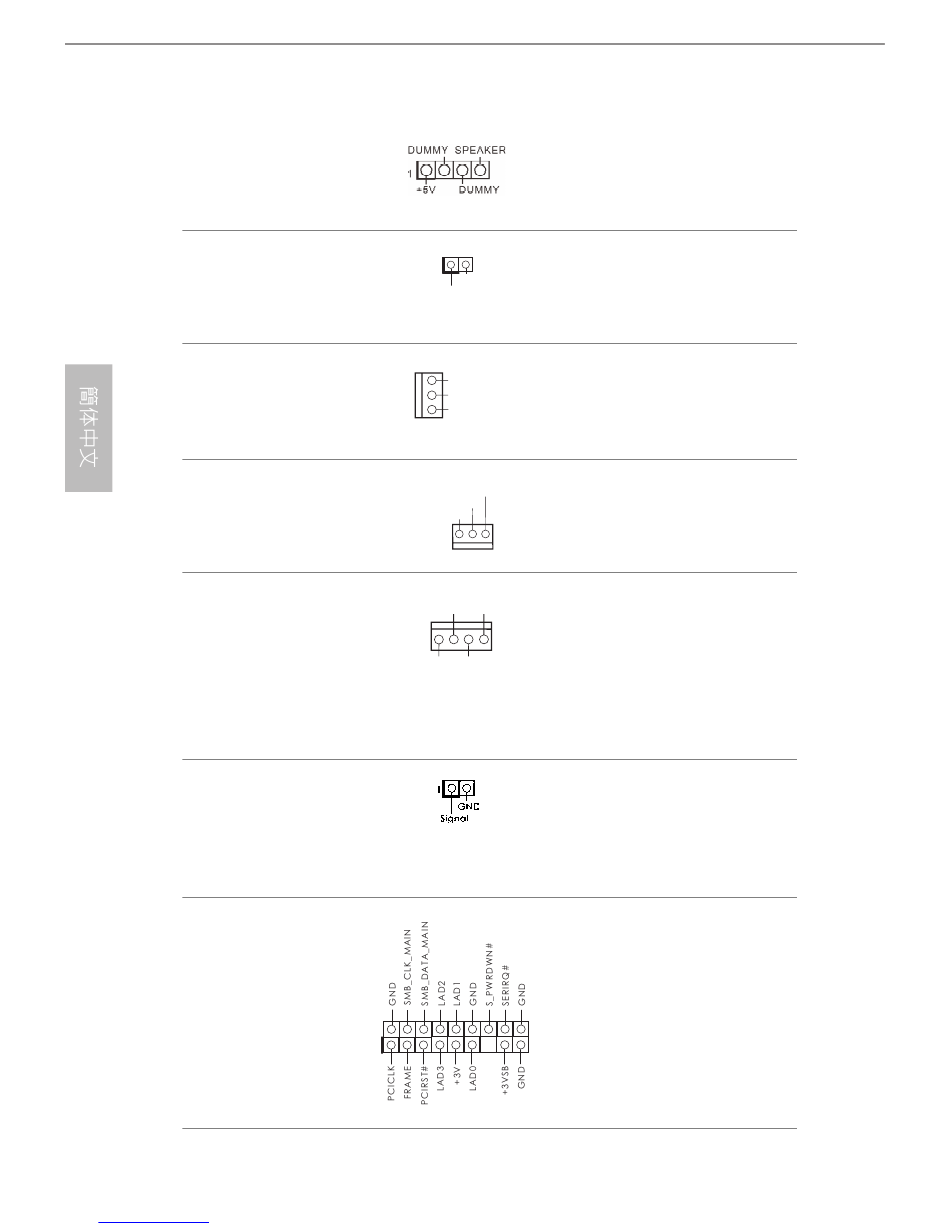

機箱喇叭接頭
(4 针 SPEAKER1)
( 见第 1 页， 第 12 个 )
SPDIF 輸出接口
(2 针 SPDIF_OUT1)
( 见第 1 页， 第 20 个 )
机箱风扇接口
(3 针 CHA_FAN1)
( 见第 1 页， 第 9 个 )
CPU 风扇接口
(3 针 CPU_FAN1)
( 见第 1 页， 第 1 个 )
SATA 电源接口
(4 针 SATA_PWR1)
( 见第 1 页， 第 8 个 )
(4 针 SATA_PWR2)
( 见第 1 页， 第 6 个 )
机箱侵入接脚
(2 针 CI1)
( 见第 1 页，第 14 个 )
TPM 接脚
(17 针 TPMS1)
( 见第 1 页，第 11 个 )
manuals search engine
1
GND
SPDIFOUT
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED
FAN_VOLTAGE
GND
GND +12V
1
+5V GND
1
請將機箱喇叭連接到這
個接頭。
請使用線纜將 HDMI VGA
卡的 SPDIF_OUT 接口連
接到此接腳。
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
请连接 SATA 电源线。
此主板支持 CASE OPEN（机箱
打开）检测功能 - 检测机箱盖
是否拆下。此功能需要采用侵
入检测设计的机箱。
此接口支持 Trusted Platform
Module（信任平台模块，
TPM）系统，可以安全地存储
密钥、数字证书、密码和数据。
TPM 系统也可以帮助增强网络
安全，保护数字身份和确保平
台完整性。
