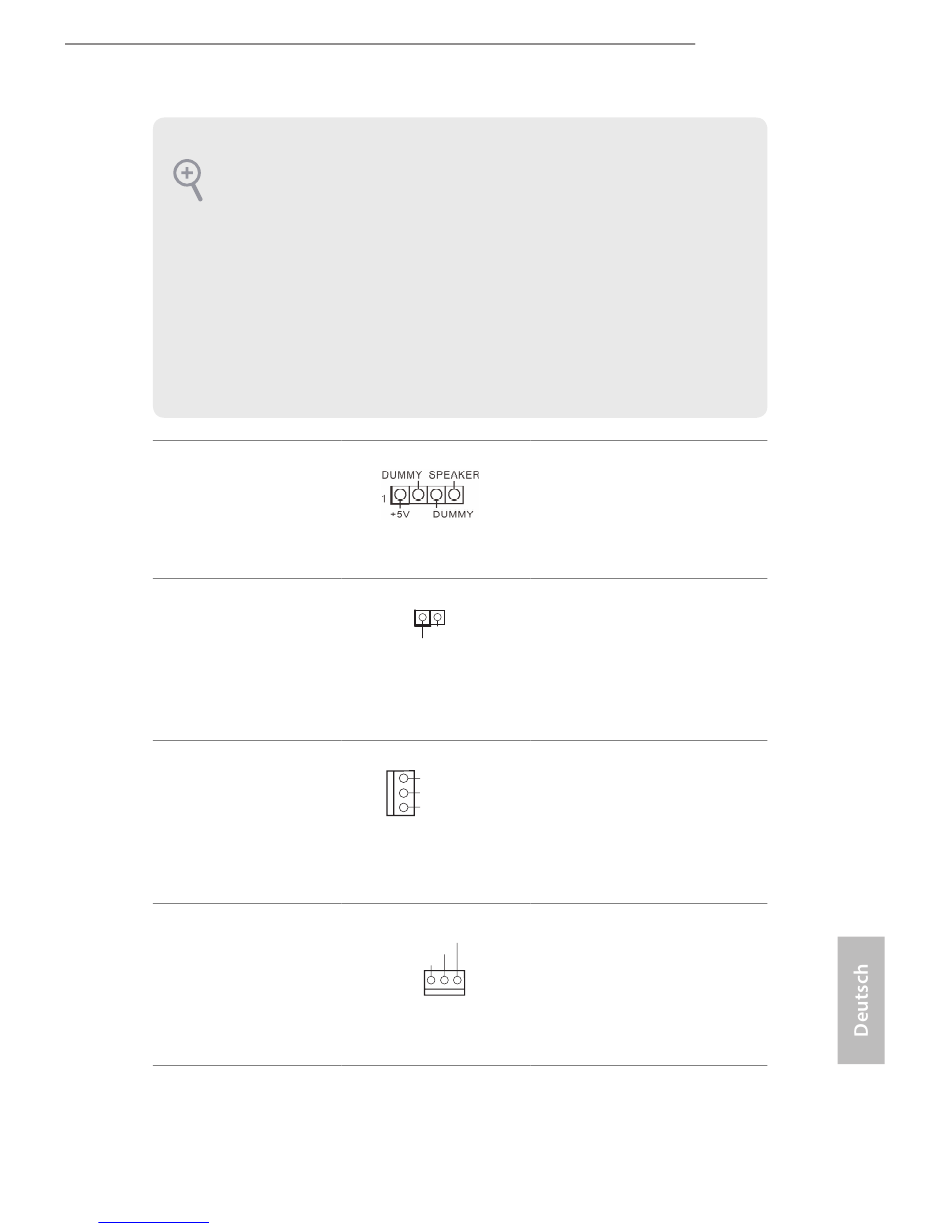

Gehäuselautsprecher-
Header
(4-pin SPEAKER1)
(siehe S.1 - No. 12)
SPDIF-Ausgang
(2-polig, SPDIF_OUT1)
(siehe S. 1, Nr. 20)
Gehäuselüfteranschluss
(3-polig, CHA_FAN1)
(siehe S. 1, Nr. 9)
CPU-Lüfteranschlüsse
(3-polig, CPU_FAN1)
(siehe S. 1, Nr. 1)
Downloaded from
www.Manualslib.com
1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)" an.
FAN_VOLTAGE
manuals search engine
Schließen Sie den
Gehäuselautsprecher an
diesen Header an.
Bitte verbinden Sie den
1
SPDIF_OUT-Anschluss
GND
SPDIFOUT
einer HDMI-VGA-Karte
über ein Kabel mit dieser
Stiftleiste.
Bitte verbinden Sie das
GND
Lüfterkabel mit dem
FAN_VOLTAGE
FAN_SPEED
Lüfteranschluss; der
schwarze Draht gehört
zum Erdungskontakt.
Verbinden Sie das CPU
FAN_SPEED
-Lüfterkabel mit diesem
GND
Anschluss und passen Sie
den schwarzen Draht dem
Erdungsstift an.
