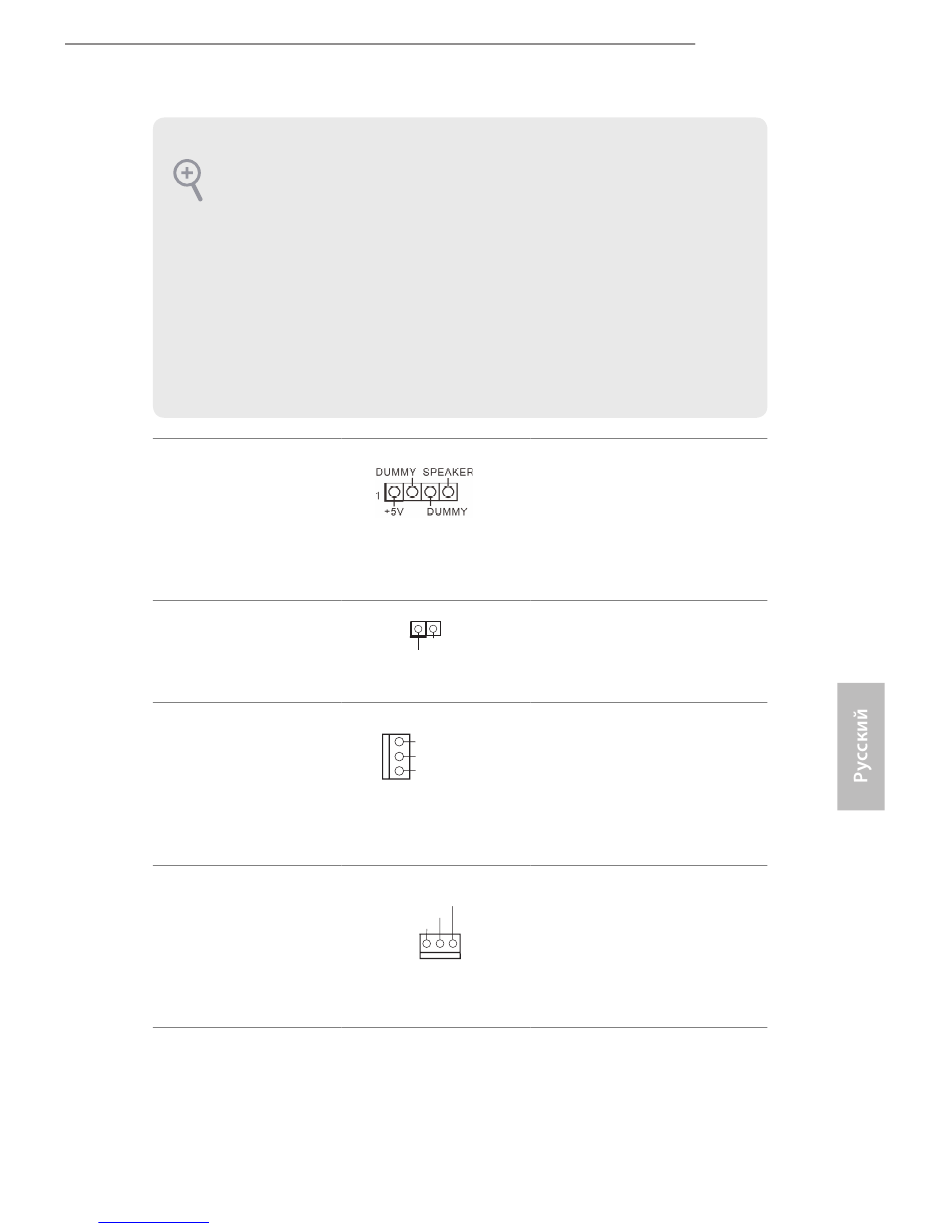

Колодка динамика
корпуса
(4-контактный
SPEAKER1)
(см. стр. 1, п. 12)
Выходной разъем SPDIF
(2-контактный, SPDIF_
OUT1)
(См. стр. 1, № 20)
Разъем вентилятора
корпуса
(3-контактный,
CHA_FAN1)
(См. стр. 1, № 9)
Разъемы
вентиляторов ЦП
(3-контактный,
CPU_FAN1)
(См. стр. 1, № 1)
Downloaded from
www.Manualslib.com
1. Аудиосистема высокого разрешения поддерживает функцию распознавания
разъема, но для е правильной работы необходимо, чтобы провод панели корпуса
поддерживал передачу сигналов HDA. Инструкции по установке системы см. в
этом руководстве и руководстве на корпус.
2. При использовании аудиопанели AC'97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC'97 их подключать
не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic
панели управления Realtek и отрегулируйте параметр Recording Volume
(Громкость записи).
FAN_VOLTAGE
manuals search engine
Подключите к этой
колодке кабель от
динамика на корпусе
компьютера.
Подключите разъем
1
SPDIF_OUT карты HDMI
GND
VGA к этой колодке при
SPDIFOUT
помощи кабеля.
Предназначен для
GND
подключения кабеля
FAN_VOLTAGE
FAN_SPEED
разъема вентилятора и
подключения черного
провода к заземлению.
Предназначен для
FAN_SPEED
подключения кабеля
GND
разъема вентилятора и
подключения черного
провода к заземлению.
Q1900DC-ITX
61
