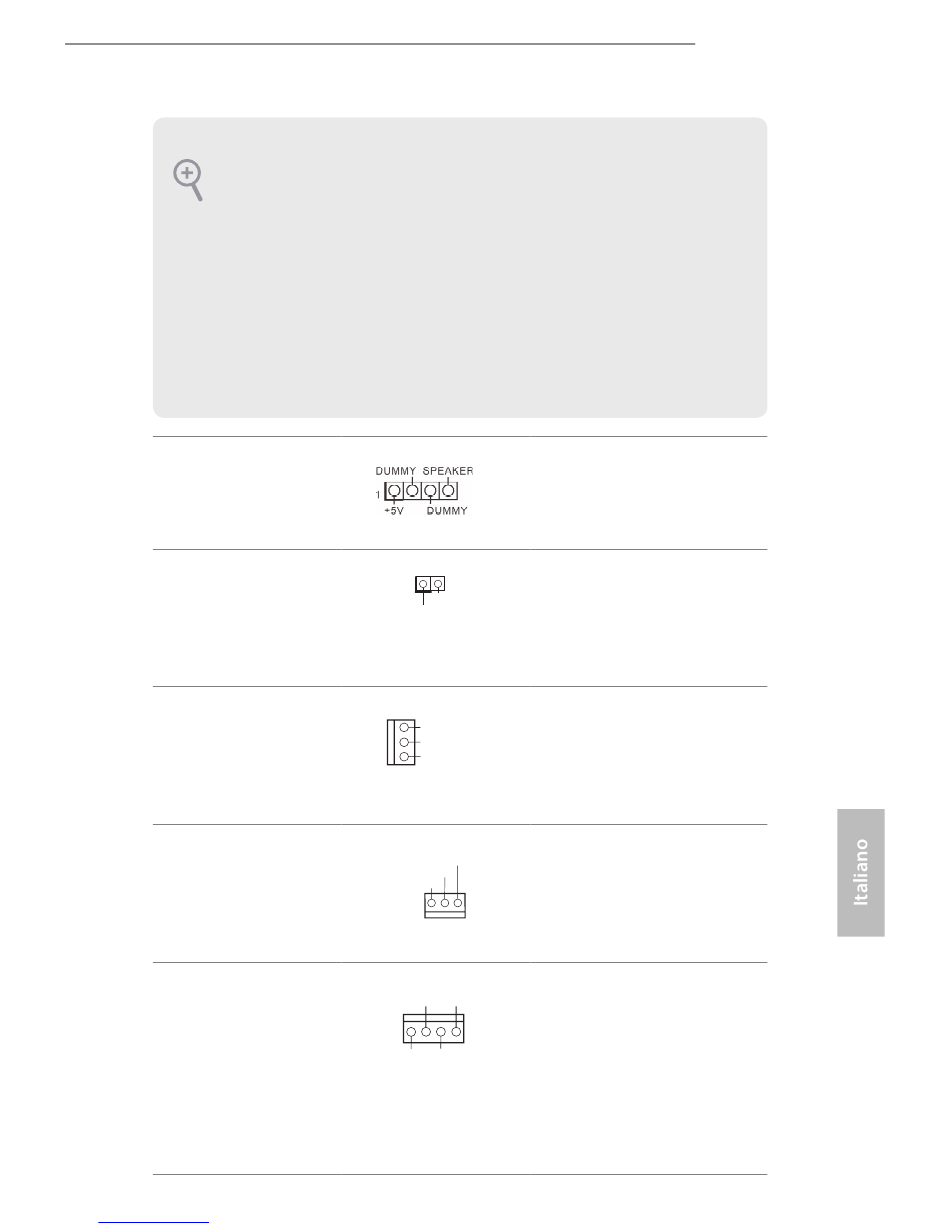

Collettore casse telaio
(4-pin SPEAKER1)
(vedi p.1 Nr. 12)
Connettore uscita SPDIF
(SPDIF_OUT1 a 2 pin)
(vedere pag. 1, n. 20)
Connettore della ventola
dello chassis
(CHA_FAN1 a 3 pin)
(vedere pag. 1, n. 9)
Connettori della ventola
della CPU
(CPU_FAN1 a 3 pin)
(vedere pag. 1, n. 1)
Connettore alimentazione
SATA
(SATA_PWR1 a 4 pin)
(vedere pag. 1, n. 8)
(SATA_PWR2 a 4 pin)
(vedere pag. 1, n. 6)
