Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifica-
tion or explanation and to the owners' benefit, without intent to infringe.
Disclaimer:
Specifications and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fitness for a particular purpose. In no event shall ASRock, its
directors, officers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profits, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Published March 2012
Copyright©2012 ASRock INC. All rights reserved.
1

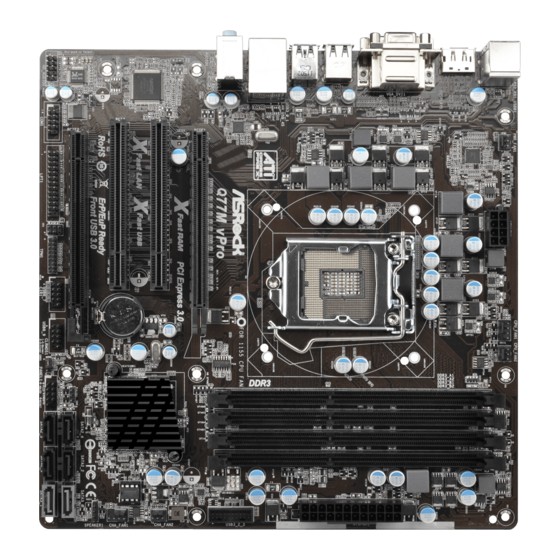

ASRock Q77M vPro Motherboard
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Kapitel

loading

Verwandte Anleitungen für ASROCK Q77M vPro

Inhaltszusammenfassung für ASROCK Q77M vPro

  • Seite 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fitness for a particular purpose.

  • Seite 2: Motherboard-Layout

    SATA2 Connector (SATA2_4, Black) PCI Slot (PCI2, Black) SATA2 Connector (SATA2_2, Black) PCI Slot (PCI1, Black) SATA3 Connector (SATA3_0, Gray) PCI Express 3.0 x16 Slot (PCIE1, Black) SATA3 Connector (SATA3_1, Gray) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 3 Set “Speaker Configuration” to “Quadraphonic” or “Stereo”. Click “Device advanced settings”, choose “Make front and rear output devices playbacks two different audio streams simultaneously”, and click “ok”. Then reboot your system. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...

  • Seite 4: Package Contents

    In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.
  • Seite 5 Sync Video 2.0, Intel InTru 3D, Intel Clear Video HD ® ® Technology, Intel Insider , Intel HD Graphics 2500/4000 ® - Pixel Shader 5.0, DirectX 11 with Intel Ivy Bridge CPU. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 6 - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage and Intel Smart Response Technology), NCQ, AHCI and Hot Plug functions - 2 x SATA3 6.0Gb/s connectors ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 7 - Drivers, Utilities, AntiVirus Software (Trial Version), CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite - OEM Unique Feature - ASRock Extreme Tuning Utility (AXTU) (see CAUTION 11) - ASRock Instant Boot - ASRock Instant Flash (see CAUTION 12) - ASRock APP Charger (see CAUTION 13)
  • Seite 8 - FCC, CE, WHQL - ErP/EuP Ready (ErP/EuP ready power supply is required) (see CAUTION 24) * For detailed product information, please visit our website: http://www.asrock.com WARNING Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
  • Seite 9 ® Vista / XP. For Windows OS with 64-bit CPU, there is no such limita- tion. You can use ASRock XFast RAM to utilize the memory that Win- ® dows cannot use. Only PCIE1 slot supports Gen 3 speed. To run the PCI Express in Gen 3 speed, please install an Ivy Bridge CPU.
  • Seite 10 17. ASRock XFast RAM is a new function that is included into ASRock Ex- treme Tuning Utility (AXTU). It fully utilizes the memory space that cannot be used under Windows ®...
  • Seite 11 CPU cooler types, Socket LGA 775, LGA 1155 and LGA 1156. Please be noticed that not all the 775 and 1156 CPU Fan can be used. ® ® 23. ASRock XFast RAM is not supported by Microsoft Windows XP / XP ®...

  • Seite 12: Screw Holes

    Before you install or remove any component, ensure that the power is switched off or the power cord is detached from the power supply. Failure to do so may cause severe damage to the motherboard, peripherals and/or components. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 13: Cpu Installation

    1. It is recommended to use the cap tab to handle and avoid kicking off the PnP cap. 2. This cap must be placed if returning the motherboard for after service. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 14 Close the socket: Step 4-1. Flip the load plate onto the IHS. Step 4-2. Press down the load lever, and se- cure it with the load plate tab under the retention tab. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 15 Option (C.C.O.), which provides flexible options to adopt three dif- ferent CPU cooler types, Socket LGA 775, LGA 1155 and LGA 1156. The white throughholes are for Socket LGA 1155/1156 CPU fan. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 16 DDR3 slot; otherwise, this motherboard and DIMM may be dam- aged. Some DDR3 1GB double-sided DIMMs with 16 chips may not work on this motherboard. It is not recommended to install them on this motherboard. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 17: Installing A Dimm

    Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 18: Installing An Expansion Card

    Align the card connector with the slot and press firmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 19 Step 1. Insert one Radeon graphics card into PCIE1 slot and the other Radeon graphics card to PCIE2 slot. Make sure that the cards are properly seated on the slots. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 20 PCIE1slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 21 Double-click “AMD Catalyst Control Center”. Click “View”, select “CrossFi- ”, and then check the item “Enable CrossFireX ”. Select “2 GPUs” and click “Apply” (if you install two Radeon graphics cards). ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 22 * For further information of AMD CrossFireX technology, please check AMD’s website for updates and details. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 23 VGA driver from our support CD to your system and restart your computer. D-Sub, DVI-D and DisplayPort monitors cannot be enabled at the same time. You can only choose two of them. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 24 F. Set the appropriate “Screen Resolution” and “Color Quality” for the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through F for the display icon identified by the numbers three to six. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 25 PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 26 2.9 ASRock Smart Remote Installation Guide ASRock Smart Remote is only used for ASRock motherboards with a CIR header. Please refer to the procedures below for the quick installation and usage of ASRock Smart Remote. Step1. Find the CIR header located next to the USB 2.0 header on your...
  • Seite 27 The Multi-Angle CIR Receiver does not support Hot-Plug. Please install it before you boot the system. * ASRock Smart Remote is only supported by some ASRock motherboards. Please refer to ASRock's website for the motherboard support list: http://www.asrock.com ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 28 Please be noted that the password, date, time, user default profile, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 29 SATA2 / SATA3 connector on this motherboard. Print Port Header This is an interface for print port cable that allows convenient (25-pin LPT1) connection of printer devices. (see p.2, No. 29) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 30 (see p.2, No. 26) Front Panel Audio Header This is an interface for front panel audio cable that allows (9-pin HD_AUDIO1) convenient connection and (see p.2, No. 31) control of audio devices. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 31 HDLED (Hard Drive Activity LED): Connect to the hard drive activity LED on the chassis front panel. The LED is on when the hard drive is reading or writing data. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 32 (see p.2, No. 1) CPU Fan Connectors Please connect the CPU fan FAN_SPEED_CONTROL CPU_FAN_SPEED cable to the connector and (4-pin CPU_FAN1) match the black wire to the (see p.2, No. 4) ground pin. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 33: Atx Power Connector

    4-pin ATX 12V power supply. To use the 4-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 5. 4-Pin ATX 12V Power Supply Installation ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 34 (see p.2, No. 27) store keys, digital certificates, passwords, and data. A TPM system also helps enhance network security, protects digital identities, and ensures platform integrity. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 35: Installing Windows

    B. Set the option “SATA Mode Selection” to [IDE]. (For SATA2_2 to SATA2_5, SATA3_0 and SATA3_1 ports.) ® STEP 2: Install Windows XP / XP 64-bit OS on your system. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 36 B. Set the option “SATA Mode Selection” to [IDE]. (For SATA2_2 to SATA2_5, SATA3_0 and SATA3_1 ports.) ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 37 It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASRSETUP.EXE” in the Support CD to display the menu. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...

  • Seite 38: Einführung

    1. Einführung Wir danken Ihnen für den Kauf des ASRock Q77M vPro Motherboard, ein zuver- lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation...

  • Seite 39: Spezifikationen

    PCIE 2.0 unterstützt. - 1 x PCI Express 2.0 x16-Steckplätze (PCIE2:x4-Modus) - 2 x PCI -Steckplätze - Unterstützt AMD Quad CrossFireX und CrossFireX ® Onboard-VGA * Integrierte Intel HD-Grafikdarstellungen und die VGA- ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 40 - 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED) - HD Audiobuchse: Audio Eingang / Lautsprecher vorne / Mikrofon SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt RAID- (RAID 0, ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 41: Anschlüsse

    Multimedia-Suite - OEM Einzigartige - ASRock Extreme Tuning Utility (AXTU) Eigenschaft (siehe VORSICHT 11) - ASRock Sofortstart - ASRock Instant Flash (siehe VORSICHT 12) - ASRock APP Charger (siehe VORSICHT 13) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 42: Gemäß Ökodesign-Richtlinie (Erp/Eup) (Stromversorgung Gemäß Ökodesign-Richtlinie (Erp/Eup) Erforderlich) (Siehe Vorsicht 24)

    - ASRock SmartView (siehe VORSICHT 14) - ASRock XFast USB (siehe VORSICHT 15) - ASRock XFast LAN (siehe VORSICHT 16) - ASRock XFast RAM (siehe VORSICHT 17) - ASRock Crashless BIOS (siehe VORSICHT 18) - ASRock OMG (Online Management Guard)
  • Seite 43 Windows OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie ® können ASRock XFast RAM zur Nutzung des Speichers, den Windows nicht verwenden kann, einsetzen. Unterstützt nur der PCIE1-Steckplatz Geschwindigkeiten der 3ten Gene- ration. Damit Sie PCI Express mit der Geschwindigkeit der 3ten Genera- tion nutzen können, müssen Sie einen Ivy Bridge-Prozessor installieren.
  • Seite 44 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufladung mehrerer Apple-Geräte gleichzeitig;...
  • Seite 45 Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen. Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell ermitteln, welche Datenströme zur Zeit übertragen werden. 17. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut- ®...
  • Seite 46 CPU-Kühlertypen, Socket LGA 775, LGA 1155 und LGA 1156. Beachten Sie bitte, dass nicht alle 775 und 1156 CPU-Lüfter verwendet werden können. ® ® 23. ASRock XFast RAM wird von Microsoft Windows XP / XP 64 Bit nicht ® ®...

  • Seite 47: Einstellung Der Jumper

    Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefiniertes Profil, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 48: Integrierte Header Und Anschlüsse

    Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die SATA / SATA2 / SATA3 Festplatte (Option) oder das SATA2 / SATA3 Verbindungsstück auf dieser Hauptplatine angeschlossen werden. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 49 Sende- (5-pin IR1) IRTX IRRX und Empfangs-Infrarotmodul. (siehe S.2 - No. 28) Consumer Infrared-Modul-Header Dieser Header kann zum Anschließen Remote- (4-pin CIR1) Empfänger. (siehe S.2 - No. 26) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 50 Pins, bevor Sie die Kabel anschließen. PWRBTN (Ein-/Ausschalter): Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses. Sie können konfigurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 51: Gehäuselautsprecher-Header

    (siehe S.2 - No. 21) Systembetriebsstatus an diesem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1/S3-Zustand. Im S4- oder S5-Zustand (ausgeschaltet) leuchtet die LED nicht. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 52 Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren (3-pin CPU_FAN2) (sieche S.2 - No. 5) ATX-Netz-Header Verbinden Sie die ATX- Stromversorgung mit diesem (24-pin ATXPWR1) Header. (siehe S.2 - No. 8) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 53: Com-Anschluss-Header

    (siehe S.2 - No. 27) Schlüssel, Digitalzertifikate, Kennwörter und Daten auf sichere Weise speichern lassen. Ein TPM-System hilft auch bei der Verbesserung der Netzwerksicherheit, schützt digitale Identitäten und sorgt für Plattformintegrität. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 54 Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 55: Contenu Du Paquet

    1. Introduction Merci pour votre achat d’une carte mère ASRock Q77M vPro, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des per- formances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme.
  • Seite 56 (voir ATTENTION 8) ® * PCIE 3.0 n’est pris en charge qu’avec le processeur Intel ® Ivy Bridge. Avec le processeur Intel Sandy Bridge, seul PCIE 2.0 est pris en charge. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 57 - 1 x port DisplayPort - 6 x ports USB 2.0 par défaut - 2 x ports USB 3.0 par défaut - 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 58 - Compatible pour événements de réveil ACPI 1.1 - Gestion jumperless - Support SMBIOS 2.3.1 - CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension Multi-ajustement CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 59 - Utilitaire ASRock Extreme Tuning (AXTU) unique (voir ATTENTION 11) - ASRock l’Instant Boot - ASRock Instant Flash (voir ATTENTION 12) - Chargeur ASRock APP (voir ATTENTION 13) - ASRock SmartView (voir ATTENTION 14) - ASRock XFast USB (voir ATTENTION 15)
  • Seite 60 ® Vista / XP. Avec Windows OS avec CPU 64 bits, il n’y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la ® mémoire que Windows ne peut pas utiliser. PCIE1 prend en charge une vitesse pouvant atteindre Gen 3. Pour...
  • Seite 61 ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com 12. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar ®...
  • Seite 62 USB. Les performances réelles dépendent des propriétés du périphérique. 16. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan- tages suivants. Priorisation d’application LAN : Vous pouvez configurer votre priorité d’application idéalement et/ou ajouter des nouveaux pro- grammes.
  • Seite 63 LGA 1155 et LGA 1156. Veuillez noter que tous les ventilateurs de CPU 775 et 1156 ne peuvent pas être utilisés. ® ® 23. ASRock XFast RAM n’est pas pris en charge par Microsoft Windows ® ® XP / XP 64-bit. Intel Smart Connect et Intel ports USB 3.0 n’est pas pris...
  • Seite 64 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profil par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 65 / SATA3 sur la carte mere. Embase de port d’impression AIl s’agit d’une interface pour le câble du port d’impression, qui (LPT1 25 broches) permet le raccordement (voir p.2 No. 29) pratique de périphériques d’impression. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 66 Connecteur audio panneau C’est une interface pour un câble avant audio en façade qui (HD_AUDIO1 br. 9) permet le branchement et le (voir p.2 No. 31) contrôle commodes de périphériques audio. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 67 Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 68 (voir p.2 Nr. 21) LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1/S3. Il LED è spento in stato S4 o S5 (spegnimento). ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 69 Installation de ventilateur à 3 broches Broches 1-3 connectées (CPU_FAN2 br. 3) (voir p.2 No. 5) En-tête d’alimentation ATX Veuillez connecter l’unité d’alimentation ATX sur cet (ATXPWR1 br. 24) entête. (voir p.2 No. 8) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 70 Un système TPM permet également de renforcer la sécurité des réseaux, protège les identités numériques, et assure l’intégrité de la plate- forme. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 71 CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, loca- lisez dans le CD technique le fichier “ASRSETUP.EXE” et double-cliquez dessus pour afficher les menus. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 72: Contenuto Della Confezione

    1. Introduzione Grazie per aver scelto una scheda madre ASRock Q77M vPro, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccel- lenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità...
  • Seite 73 * Le uscite Intel HD Graphics Built-in Visuals e VGA possono essere supportate solo con processori dotati di GPU integrata. ® ® - Supporta Intel HD Graphics Built-in Visuals: Intel Quick Sync ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 74 - 2 x porte USB 3.0 posteriori amministrate dal controller, supporta di USB 1.0/2.0/3.0 fino a 5Gb/s - 1 x header USB 3.0 frontale (supporta 2 porte USB 3.0) amministrato dal controller, supporto di USB 1.0/2.0/3.0 fino a ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 75: Inhaltsverzeichnis

    (vedi ATTENZIONE 11) - ASRock Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 12) - Caricatore ASRock APP Charger (vedi ATTENZIONE 13) - ASrock SmartView (vedi ATTENZIONE 14) - ASRock XFast USB (vedi ATTENZIONE 15) - ASRock XFast LAN (vedi ATTENZIONE 16)
  • Seite 76 - Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 24) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia...
  • Seite 77 Windows 7 / Vista / XP. Per Windows OS con CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per ® fare uso della memoria che Windows non può utilizzare. Solo lo slot PCIE1 supporta velocità fino a Gen 3. Per utilizzare PCI Ex- press a velocità...
  • Seite 78 15. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi- viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo. 16. ASRock XFast LAN offre un accesso a Internet più veloce, che compren- de i seguenti benefici. Priorità alle applicazioni LAN: è possibile configu- rare la priorità...
  • Seite 79 Analisi in tempo reale dei dati: grazie alla finestra di stato, è possibile riconoscere con facilità quali dati si stanno trasferendo in streaming. 17. ASRock XFast RAM è una nuova funzione inclusa in ASRock Extreme Tuning Utility (AXTU). Utilizza completamente lo spazio che non può ®...
  • Seite 80 5 v è più alta del 50% con un consumo di cor- rente di 100 mA. Per la scelta di un’alimentatore predisposto EuP consi- gliamo di verificare ulteriori dettagli con il produttore. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 81 CMOS. Notare che password, data, ore, profilo utente predefinito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 82 Una o altra estremità del cavo di dati SATA può essere (Opzionale) collegata al disco rigido SATA / SATA2 / SATA3 o al connettore di SATA2 / SATA3 su questa cartolina base. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 83 (vedi p.2 Nr. 28) senza fili. Connettore modulo infrarosso consumer Questo connettore può essere utilizzato per collegare (4-pin CIR1) ricevitore remoto. (vedi p.2 Nr. 26) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 84 PWRBTN (interruttore d’alimentazione): Va collegato all’interruttore d’alimentazione del pannello frontale del telaio. Usando l’interruttore d’alimentazione si può configurare il modo in cui si spegne il sistema. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 85 (vedi p.2 Nr. 21) LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1/S3. Il LED è spento in stato S4 o S5 (spegnimento). ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 86 Piedini 1-3 collegati Installazione della ventola a 3 piedini (3-pin CPU_FAN2) (vedi p.2 Nr. 5) Connettore alimentazione ATX Collegare la sorgente d’alimentazione ATX a questo (24-pin ATXPWR1) connettore. (vedi p.2 Nr. 8) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 87 Un sistema di TPM aiuta anche a migliorare la sicurezza di rete, protegge le identità digitali e garantisce l’integrità della piattaforma. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 88 Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASRSETUP.EXE” del CD di sup- porto e cliccare due volte per visualizzare i menù. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 89: Contenido De La Caja

    1. Introducción Gracias por su compra de ASRock Q77M vPro placa madre, una placa de confian- za producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Seite 90 - Compatible con AMD Quad CrossFireX y CrossFireX VGA OnBoard * Los efectos visuales incorporados con gráficos de alta ® definición Intel y las salidas VGA sólo se soportan con ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 91 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología Intel Smart Response), NCQ, AHCI y de Hot Plug USB 3.0 - 2 x puertos USB 3.0 traseros, compatible con USB 1.0/2.0/3.0 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 92: Asrock Instant Boot

    - Controladores, utilidades, software de antivirus (versión de prueba), Prueba de CyberLink MediaEspresso 6.5, conjunto multimedia ASRock MAGIX - OEM Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 11) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 12) - ASRock APP Charger (vea ATENCIÓN 13)

  • Seite 93: Asrock Omg (Online Management Guard)

    - ASRock OMG (Online Management Guard) (vea ATENCIÓN 19) - ASRock Internet Flash (vea ATENCIÓN 20) - Amplificador Híbrido: - ASRock U-COP (vea ATENCIÓN 21) - Protección de Falla de Inicio (B.F.G.) - Opción de refrigeración combinada (C.C.O.) (vea ATENCIÓN 22)
  • Seite 94 Además, con el adaptador DVI a HDMI, el puerto DVI-D puede admitir las mismas funciones que el puerto HDMI. 11. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno que permite realizar ajustes precisos en diferentes funciones del sistema mediante una interfaz sencilla, que incluye supervisión de hardware,...
  • Seite 95 ASRock Extreme Tuning Utility (AXTU). Sitio Web de ASRock: http://www.asrock.com 12. ASRock Instant Flash es una utilidad de programación del BIOS que se encuentra almacenada en la memoria Flash ROM. Esta sencilla her- ramienta de actualización de BIOS le permitirá actualizar el BIOS del sistema sin necesidad de acceder a ningún sistema operativo, como...
  • Seite 96 Windows 7 / 7 64 bits / Vista / Vista bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp 15. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB.
  • Seite 97 LGA 775, LGA 1155 y LGA 1156. Recu- erde que no es posible el uso de todos los ventiladores para CPU 775 y 1156. ® ® 23. ASRock XFast RAM no se admite en Microsoft Windows XP y XP 64 ® ®...
  • Seite 98 Tenga en cuenta que la contraseña, la fecha, la hora, el perfil predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 99 Cabecera de puerto de impresora Esta es una interfaz de puerto para cable de impresora que (LPT1 de 25 terminales) permite conectar cómodamente (vea p.2, N. 29) dispositivos de impresión. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 100 Conector de audio de Este es una interface para panel frontal cable de audio de panel frontal que permite conexión y control (9-pin HD_AUDIO1) conveniente de apparatos de (vea p.2, N. 31) Audio. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 101 Conecte el interruptor de restablecimiento situado en el panel frontal del chasis. Pulse el interruptor de restablecimiento para restablecer el equipo si se bloquea y no se reinicia con normalidad. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 102 El indicador LED se encenderá si el sistema se encuentra en funcionamiento. El indicador LED parpadeará en el estado S1/S3. El indicador LED se apagará en los estados S4 o S5 (apagado). ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 103 Instalación del ventilador de 3 contactos (3-pin CPU_FAN2) (vea p.2, N. 5) Cabezal de alimentación ATX Conecte la fuente de alimentación ATX a su cabezal. (24-pin ATXPWR1) (vea p.2, N. 8) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 104 Los sistemas TPM también mejoran la seguridad de la red, protegen las identidades digitales y garantizan la integridad de la plataforma. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 105 Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASRSETUP.EXE” para iniciar la instalación. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 106 1. Введение Благодарим вас за покупку материнской платы ASRock Q77M vPro надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.
  • Seite 107 HD, Intel Insider , Intel HD Graphics 2500/4000 ® - Pixel Shader 5.0, DirectX 11 с процессором Intel Ivy Bridge, Pixel ® Shader 4.1, DirectX 10.1 с процессором Intel Sandy Bridge ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 108 RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии Intel Smart Response), NCQ, AHCI и горячего подключения - 3 x разъема SATA3 6,0 Гбит/с - 1 x Колодка инфракрасного модуля - 1 x Датчик пользовательского инфракрасного модуля ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 109 - Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Компакт- диск - Драйверы, служебные программы, антивирусное программное поддержки обеспечение (пробная версия), Пробная версия программы CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite - поставщик Уникальная - Средство ASRock Extreme Tuning Utility (AXTU) Особенность (см. ОСТОРОЖНО, пункт 11) - ASRock Instant Boot - ASRock Instant Flash (см.
  • Seite 110 Technology. Благодаря использованию функций встроенной платформы, популярного стороннего управления и приложений по обеспечению безопасности, она позволяет ИТ с большей эффективностью выявлять, лечить и защищать объединенные в сети компьютерные ресурсы. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 111 Sub, DVI-D и DisplayPort - невозможно. При помощи адаптера DVI-to- HDMI порт DVI-D будет поддерживать те же функции, что и HDMI. 11. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это универсальное средство тонкой настройки различных функций системы с удобным и понятным интерфейсом, включающая разделы Hardware Monitor (Наблюдение...
  • Seite 112 работать с программой ASRock Extreme Tuning Utility (AXTU), посетите наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com 12. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash ROM. Данное средство для обновления BIOS умеет работать без входа в...
  • Seite 113 данный момент времени. 17. ASRock XFast RAM – новая функция, входящая в состав утилиты ASRock Extreme Tuning Utility (AXTU). Благодаря ей, используется область памяти, использование которой не возможно на процессоре с ® 32-битной ОС Windows . ASRock XFast RAM сокращает время загрузки...
  • Seite 114 Intel предложила, что совместимый с EuP блок питания должен обеспечивать 50% эффективность линии питания 5V при потреблении 100 мА (в режиме ожидания). Сверьтесь с информацией производителей блоков питания, чтобы выбрать модель с поддержкой EuP. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 115 затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 116 кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3 не является направленным. (дополнительно) Любой из его соединителей может быть подключен либо к жесткому диску интерфейса SATA2 / SATA3 либо к материнской плате. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 117 (5-контактный IR1) IRTX IRRX модуль беспроводного (см. стр. 2, п. 28) инфракрасного приемопередатчика. Датчик пользовательского инфракрасного модуля Датчик можно использовать для подключения дистанционный (4-контактный CIR1) приемник. (см. стр. 2, п. 26) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 118 Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). Колодка системной панели Данная колодка обеспечивает работу нескольких функций (9-контактный PANEL1) передней панели системы. (см. стр. 2, п. 22) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 119 к этому разъему для отображения (3-контактный PLED1) статуса питания системы. Этот (см. стр. 2, п. 21) светодиод продолжит мигать в режиме S1/S3. Светодиод будет выключен в режимах S4 или S5 (система выключена). ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 120 Контакты 1-3 подключены Установка вентилятора с 3-контактным разъемом (3-контактный CPU_FAN2) (см. стр. 2, п. 5) Колодка питания ATX Подключите к этой колодке кабель питания ATX. (24-контактный ATXPWR1) (см. стр. 2, п. 8) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 121 систему Trusted Platform Module (17-контактный TPM1) (TPM), которая хранит ключи, (см. cтр. 2, п.27) цифровые сертификаты, пароли и информацию в защищенном виде. Система TPM позволяет повысить безопасность локальной сети, защитить цифровые идентификаторы. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 122 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в на компакт-диске поддержки файл ASRSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 123 Gratos por comprar nossa placa–mãe Q77M vPro um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desem- penho, essa placa é dotada de um projeto robusto que atende a ASRock de com- promisso com a qualidade e durabilidade.

  • Seite 124: Especificações

    GPU integrada. ® ® - Suporta Intel HD Graphics Embutido Visuals: Intel Quick ® ® Sync Video 2.0, Intel InTru 3D, Intel Clear Video HD ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 125 - 2 x Portas USB 3.0 traseiras, com suporte para USB 1.0/2.0/3.0 até 5Gb/s - 1 x Conector USB 3.0 frontal (suporta 2 portas USB 3.0), com suporte para USB 1.0/2.0/3.0 até 5Gb/s ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 126 - Controladores, utilitários, software antivírus (Experimentacao Versao), CyberLink MediaEspresso 6.5 versão de demonstração, ASRock MAGIX Multimedia Suite - OEM Funcionalidade - ASRock Extreme Tuning Utility (AXTU) (veja o AVISO 11) Única - ASRock Instant Boot - ASRock Instant Flash (veja o AVISO 12)
  • Seite 127 - “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/ EuP Ready”) (veja o AVISO 24) * Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com AVISO Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente no que diz respeito ao ajuste das definições do BIOS, à...
  • Seite 128 7 / Vista ® / XP. No caso da CPU de 64 bits do Windows OS, esta limitação não existe. Pode usar a função ASRock XFast RAM para utilizar a memória ® que o Windows não pode utilizar. Apenas as ranhura PCIE1 suportam a velocidade Gen 3. Para que a placa PCI Express funcione à...
  • Seite 129 Página Web da ASRock: http://www.asrock.com 12. ASRock Instant Flash est un utilitaire de flash du BIOS flash intégré dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à jour le BIOS du système sans entrer d’abord dans un système ®...
  • Seite 130 Com a janela de estado, pode reconhecer facilmente os fluxos de dados das suas transferências actuais. 17. ASRock XFast RAM é uma nova função incluída ao utilitário ASRock Ex- treme Tuning Utility (AXTU). Esta função utiliza totalmente o espaço de ®...
  • Seite 131 100 mA. Para selecção da fonte de alimen- tação em conformidade com a norma EuP, recomendamos que confirme com o fabricante da fonte de alimentação para mais detalhes. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 132 CMOS. Tenha em atenção que a palavra-passe, data, hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas serão limpos se a bateria do CMOS for retirada. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 133 Porta de impressão Esta é a interface do cabo que liga à porta de impressão e (LPT1 de 25 pinos) permite a fácil ligação de (veja a folha 2, No. 29) impressoras. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 134 Esta é uma interface para o frontal cabo de áudio no painel frontal, que permite uma conexão e (HD_AUDIO1 de 9 pinos) controle convenientes dos (veja a folha 2, No. 31) dispositivos de áudio. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 135 RESET (Botão de reposição): Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 136 O LED ficará acesso quando o sistema estiver em funcionamento. O LED fica intermitente no estado S1/S3. O LED fica desligado nos estados S4 ou no estado S5 (desligado). ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 137 (CPU_FAN2 de 3 pinos) (veja a folha 2, No. 1) Conector de força do ATX Ligue a fonte de alimentação ATX neste conector. (ATXPWR1 de 24 pinos) (veja a folha 2, No. 8) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 138 Um sistema TPM também ajuda a melhorar a segurança de rede, proteger identidades digitais e garantir a integridade da plataforma. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 139 CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu princi- pal, casa o AUTORUN esteja ativado. Se o menu principal não aparecer automati- camente, explore o CD e execute o “ASRSETUP.EXE”. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 140 1. Giriş ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan ASRock Q77M vPro anakartını satın aldığınız için teşekkür ederiz. ASRock’ın kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel bir performans sunar. Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart hakkında daha ayrıntılı...
  • Seite 141 ® Teknolojisi, Intel Insider , Intel HD Graphics 2500/4000 ® - Pixel Shader 5.0, Intel Ivy Bridge işlemciye sahip DirectX 11. ® Pixel Shader 4.1,Intel Sandy Bridge işlemciye sahip DirectX ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 142: Arka Panel

    - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage ve Intel Smart Response Teknolojisini), NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 143 - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, ASRock MAGIX Multimedya Seti - OEM Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 11) Özellik - ASRock Anında Önyükleme - ASRock Anında Flash (bkz. DİKKAT 12) - ASRock APP Charger (bkz.
  • Seite 144 - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 24) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk olduğunu unutmayın.
  • Seite 145 D ve HDMI monitцrler aynэ anda etkinleюtirilemez. Ayrэca, DVI - HDMI adaptцrьyle, DVI-D portu HDMI portu ile aynэ цzellikleri destekleyebilir. 11. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız...
  • Seite 146 şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması. 18. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan BIOS’larını...
  • Seite 147 22. Kombo Soğutucu Seçeneği (C.C.O.) üç farklı CPU soğutucu tipi olan Soket LGA 775, LGA 1155 ve LGA 1156’yı çalıştıracak esnek seçeneğe sahiptir. Lütfen tüm 775 ve 1156 CPU Fanlarının kullanılamayacağını unutmayın. ® ® 23. ASRock XFast RAM, Microsoft Windows XP / XP 64-bit ile uyumlu ® ®...
  • Seite 148 CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profili, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 149 (İsteğe bağlı) SATA2 / SATA3 konektörüne bağlanabilir. Yazdırma Portu Fişi Bu, yazdırma portu kablosu için yazıcı cihazlarının uygun (25-pinli LPT1) bağlanmasını sağlayan bir (bkz. s.2 No. 29) arayüzdür. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 150 (bkz. s.2 No. 26) Ön Panel Ses Fişi Bu, panel ses kablosu için uygun bağlantı sağlayan ve (9-pinli HD_AUDIO1) ses cihazlarını kontrol etmeyi (bkz. s.2 No. 31) sağlayan bir arayüzdür. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 151 Sistem S4 uyku modunda veya kapalı (S5) iken LED söner. HDLED (Sabit Disk Çalışma LED’i): Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit disk veri okurken veya yazarken LED yanar. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 152 (3-pinli PWR_FAN1) +12V (bkz. s.2 No. 1) CPU Fan Konektörü Lütfen fan kablolarını CPU fanına bu konektöre bağlayın ve 4-pinli CPU_FAN1) siyah kabloyu toprak pinine (bkz. s.2 No. 4) bağlayın. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 153 4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte takın. 4-Pinli ATX 12V Güç Kaynağını Takma ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 154 (bkz. s.2 No. 27) bir Güvenilir Platform Modülü (TPM) sistemini desteklemektedir. Bir TPM sistemi ayrıca ağ güvenliğinin arttırılmasına yardımcı olur, dijital kimlikleri korur ve platform bütünlüğü sağlar. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 155 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menül- eri görüntülemek için Destek CD'sinin "ASRSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 156 1. 제품소개 ASRock 의 Q77M vPro 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품 은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습...
  • Seite 157 Ivy Bridge CPU 를 탑재한 DirectX 11, Pixel Shader 5.0. ® Intel Sandy Bridge CPU 를 탑재한 DirectX 10.1, Pixel Shader 4.1 - 최대 공유 메모리 1760MB ( 주의 9 참조 ) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 158 Response 기술 ) 기능지원 , NCQ, AHCI 및“핫 플러그”기 능 지원 - 2 개 의 SATA3 6.0Gb/s 커넥터 - 적외선 모듈 헤더 1 개 - 소비자용 적외선 모듈 헤더 1 개 - 프린트 포트 헤더 1 개 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 159 MediaEspresso 6.5 평가판 , ASRock MAGIX Multimedia Suite - OEM 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 11 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 12 참조 ) - ASRock APP Charger ( 주의 13 참조 ) - ASRock SmartView ( 주의...
  • Seite 160 - FCC, CE, WHQL - ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 ) ( 주의 24 참조 ) * 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com 경고 오버클로킹에는 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적 용하거나타업체의 오버클로킹 도구를 사용하는 것을 포함하여 어느 정도의 위험이따...
  • Seite 161 (Intelligent Energy Saver) 의 경우 , 전압 조절기로 출력위상의 수를 줄여 CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하시키지 않으면서 효율을 높일 수 있습니다 . ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절차는 당 사의 웹 사이트를 참조하십시오 .
  • Seite 162 리 공간을 사용합니다 . ASRock XFast RAM 은 이전에 방문했던 웹사이트의 로딩 시간을 단축하며 웹 서핑을 이전보다 더 빠르게 합니다 . 또한 Adobe Photoshop 속도를 5 배 증가 시킵니다 . ASRock XFast RAM 의 또 다른 장점 은 SSD 또는 HDD 의 액세스 빈도를 줄여 수명을 확장 늘입니다 .
  • Seite 163 는 5V 대기 전력 효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기 준을 충족해야 합니다 . EuP 지원 전원공급장치를 선택하려면 전원공급장치 제조업체에 자세한 사항을 문의하시기 바랍니다 . ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 164 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 165 시리얼 ATA(SATA) SATA 데이터 케이블의 임의적 데이터 케이블 인 측을 마더보드의 SATA / SATA2 / SATA3 하드 디스크 ( 선택 사양 ) 혹은 SATA2 / SATA3 커넥터 에 연결합니다 . ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 166 (2 페이지 , 28 번 항목 참조 ) 소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기 연결하 는 데 사용될수 있습니다 . (4 핀 CIR1) (2 페이지 , 26 번 항목 참조 ) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 167 에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀 을 기록합니다 . PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스 템을 끄는방법을 구성할 수 있습니다 . ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 168 (2 페이지 , 21 번 항목 참조 ) LED 에 전원이 켜져 있습니다 . S1/S3 상태에서는 LED 가 계속 깜박입니다 . S3/S4 상태 또는 S5 상태에서는 LED 가 꺼집니 다 ( 전원 꺼짐 ). ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 169 종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이 가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 , Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 . 20 핀 ATX 전원 공급장치 설치 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 170 할 수 있는 Trusted Platform (2 페이지 , 27 번 항목 참조 ) Module (TPM) 을 지원합니다 . TPM 시스템은 또한 네트워크 보안을 향상시키고 디지털 ID 를 보호하고 플랫폼 무결성이 확실 하도록 도와줍니다 . ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 171 랍니다 . 만일 고객님의 컴퓨터가 “AUTORUN” 이 가능하다면 자동으로 메인 메 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 ASRSETUP.EXE 더블 클릭하여 주시기 바랍니다 . ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 172 1.1 パッケージ内容 ASRock Q77M vPro マザーボード： (Micro ATX フォームファクター : 9.6-in x 9.6-in, 24.4 cm x 24.4 cm) ASRock Q77M vPro クイックインストレーションガイド ASRock Q77M vPro サポート CD 2 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド ASRockからのお知らせ ... ®...
  • Seite 173 - 1 x PCI Express 2.0 x16 スロット (PCIE2 : x4 モード ) - 2 x PCI スロット - AMD Quad CrossFireX および CrossFireX をサポート ® グラフィック * Intel HD Graphics Built-in Visuals および VGA 出力 に対応するのは、GPU が内蔵されているプロセッサを使用する ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 174 RAID 1, RAID 5, RAID 10, Intel Rapid Storage および Intel Smart Response 技術 ) をサポート , NCQ, AHCI およ び Hot Plug 機能 USB 3.0 - 2 x リア USB 3.0 ポート、USB 1.0/2.0/3.0 に最高 5Gb/s ま で対応 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 175 - ASRock Extreme チューニングユーティリティ (AXTU) ( 注意 11 参照 ) - ASRock インスタントブート - ASRock Instant Flash ( 注意 12 参照 ) - ASRock APP ヱャージャー ( 注意 13 を参照 ) - ASRock SmartView ( 注意 14 を参照 ) - ASRock XFast USB ( 注意 15 を参照 ) - ASRock XFast LAN ( 注意...
  • Seite 176 - ASRock Internet Flash ( 注意 20 を参照 ) - ハイブリッドブースタ - ASRock U-COP ( 注意 21 を参照 ) - 起動障害保護 (Boot Failure Guard:B.F.G.) - コンボクーラーオプション (C.C.O.) ( 注意 22 を参照 ) - グッドナイト LED モニター - CPU 温度検知 - マザーボード温度検知...
  • Seite 177 ® なります。Intel 社の WEB サイトで最新情報を確認してください。 3 台のモニタのうち使用できるのは 2 台だけです。D-Sub、DVI-D および DisplayPort モニタを同時に使用することはできません。なお、DVI － HDMI 変換アダプタを使えば、DVI-D ポートは HDMI ポートと同じ機能をサ ポートできます。 ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインターフェ イスでさまざまなシステム機能を微調整するオールインワンツールで、ハード ウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES などを 含んでいます。ハードウェアモニタでは、システムの主要な読み込みを示しま す。ファンコントロールでは、調整するファン速度と温度を示します。オーバーク ロッキングでは、CPU 周波数をオーバークロックして最適のシステムパフォーマ ンスを出すことができます。OC DNA では、プロファイルとして OC 設定を保存 し友人と共有することができます。友人は OC プロファイルを自分のシステム...
  • Seite 178 提供します。LAN アプリケーション優先順位：アプリケーションの理想的な優先 順位を設定し、新しいプログラムを追加することができます。ゲームの低いレ イテンシ : オンラインゲームの優先順位を高く設定した後に、ゲームのレイテン シを下げることができます。トラフィックの成形 :Youtube HD ビデオを視聴し ながらファイルをダウンロードできます。データのリアルタイムの分析 : ステー タスウィンドウがあれば、現在転送しているデータストリームを容易に認識でき ます。 ASRock XFast RAM は、AXTU（ASRock Extreme Tuning Utility）を ® 含む新機能です。Windows オペレーティングシステム 32 ビット CPU の下 では使用できないメモリ空間を利用します。 ASRock XFast RAM は、以前 に訪れたウェブサイトの表示にかかる時間を短縮し、これまで以上に迅速に ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com...
  • Seite 179 ネットサーフィンを行えるようにします。 また、Adobe Photoshop の処理速 度を 5 倍に押し上げます。 ASRock XFast RAM の他の利点は、お使い の SSD または HDD へのアクセスを減らして、それらの寿命を延ばすことで す。 ASRock Crashless BIOS を使って、ユーザーは失敗のおそれなく BIOS を更新することができます。 BIOS 更新プロセス中に電源損失が発生した場 合、ASRock Crashless BIOS は電源回復後、自動的に BIOS 更新プロ セスを完了させます。 BIOS ファイルを USB ディスクのルートディレクトリに 配置する必要があることに注意してください。 USB 2.0 ポートのみがこの機...
  • Seite 180 注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 181 アイテム 18 を参照 す。 シリアル ATA（SATA） SATA データケーブルのどちらかの端 データケーブル（オプション） をマザーボードの SATA / SATA2 / SATA3 ハードディスク、または SATA2 / SATA3 コネクタに接続できます。 プリントポートヘッダ これはプリントポートケーブル用のイン ターフェイスで、プリンタデバイスの接 (25 ピン LPT1) 続を可能にします。 ページ２, アイテム 29 を参照 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 182 (5 ピン IR1) IRTX IRRX ページ２, アイテム 28 を参照 コンシューマー赤外線モジュールヘッダー このヘッダーは、リモコン受光部の接続 に使用することができます。 (4 ピン CIR1) ページ２, アイテム 26 を参照 フロントオーディオパネルコネクタ このコネクタは、オーディオ機器との便 利な接続とコントロールを可能にする (9 ピン HD_AUDIO1) フロンとオーディオパネルのためのイン ページ２, アイテム 31 を参照 ターフェイスです。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 183 ク ) タブを開きます。 “ Recording Volume ” ( 録音音量 ) を 調整します。 システムパネルコネクタ このコネクタは数種類のシステムフロン トパネルの機能を提供します。 (9 ピン PANEL1) ページ２, アイテム 22 を参照 シャーシに付いている電源スイッチ、リセットスイッチ、システムステータスイン ジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。ケーブ ルを接続する前にピンの正負極性にご注意ください。 PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス テム電源オフ方法を設定して変更することも可能です。 RESET ( リセットスイッヱ ): シャーシの前面パネルに付いているリセットスイッチに接続します。コンピュータ がフリーズし、 正常な再起動をしない場合は、 リセットスイッチを押してコンピュー タを再起動します。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 184 (4 ピン CHA_FAN1) CHA_FAN_SPEED ください。CHA_FAN2 およびは、ファン ページ２, アイテム 13 を参照 FAN_SPEED_CONTROL コントロールをサポートします。 +12V (3 ピン CHA_FAN2) CHA_FAN_SPEED ページ２, アイテム 11 を参照 PWR_FAN_SPEED +12V (3 ピン PWR_FAN1) ページ２, アイテム 1 を参照 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 185 ATX 電 12V 源コネクタを接続します。 (8 ピン ATX12V1) ページ２, アイテム 2 を参照 このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX 12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin 5 とともに差し込んでください。 4-Pin ATX 12V 電源の取り付け ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 186 (9 ピン COM1) ページ２, アイテム 30 を参照 TPM ヘッダ このコネクタは Trusted Platform Module（TPM）システ (17 ピン TPM1) ムをサポートしており、キー、デジ ページ２, アイテム 27 を参照 タル署名、パスアワード、データな どを安全に保存することができま す。TPM システムでは、またネット ワークセキュリティを強化し、デジ タル ID を保護し、プラットフォーム の完全性を保証する上で役に立 ちます。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 187 7 / 7 64-bit / Vista / Vista bit / XP / XP 64-bit といった様々なマイクロソフト ウインドウズ オペレーティングシ ステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴 を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用 するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自動 的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内にあ る ASRSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち上がります。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 188 1. 主板簡介 謝謝你采用了華擎 Q77M vPro 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參 看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行 通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新 的顯卡和 CPU 支持表。 華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 Q77M vPro 主板 (Micro ATX 規格 : 9.6 英吋 X 9.6 英吋 , 24.4 厘米 X 24.4 厘米 ) 華擎...
  • Seite 189 Insider 、Intel HD Graphics 2500/4000 ® - Intel Ivy Bridge CPU 支持 Pixel Shader 5.0、DirectX 11 ® 技術 Intel Sandy Bridge CPU 支持 Pixel Shader 4.1、 。 DirectX 10.1 技術 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 190 Response 技術 ), NCQ, AHCI 和熱插拔功能 - 2 x SATA3 6.0Gb/s 連接頭 - 1 x 紅外線模塊接頭 - 1 x 消費類紅外線模塊接頭 - 1 x 打印機端口接針 - 1 x 串行接口 - 1 x 電源指示燈連接排針 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 191 支持光盤 - 驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 11） - 華擎即時開機功能 - 華擎 Instant Flash（見警告 12） - 華擎 APP Charger（見警告 13） - 華擎 SmartView（見警告 14）...
  • Seite 192 ® 際內存容量可能小于 4GB。對於 Windows 操作系統搭配 64 位元 CPU 來說 , ® 不會存在這樣的限制。您可以通過 ASRock XFast RAM 來利用 Windows 無法使用的內存。 8、 只有 PCIE1 插槽支持 Gen 3 速度。若要使 PCI Express 運行于 Gen 3 速 度，您必須安裝 Ivy Bridge CPU。若您安裝了 Sandy Bridge CPU，則 PCI Express 只能運行于 Gen 2 速度。...
  • Seite 193 15、 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而 存在差异。 16、 華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程 序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲 更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量 定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您 的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。 17、 ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 194 22、 組合散熱器選項 ( C . C . O . ) 提供靈活的選項 , 讓您可使用三種不同的 C P U 散熱器類型 , 分別是 L G A775, L G A1155 與 L G A1156。請注意 : 並非所有的 775 和 1156 CPU 風扇都支持此功能。 ® ® 23、 Microsoft Windows XP / XP 64-bit 系統不支持 ASRock XFast RAM。 ® ® Microsoft Windows Vista /Vista 64 位元...
  • Seite 195 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 196 除了位於 I/O 面板的六個默認 USB_PWR USB 2.0 接口之外，這款主板有 (9 針 USB_6_7) DUMMY 兩組 USB 2.0 接針。 這組 USB 2.0 ( 見第 2 頁第 25 項 ) 接針可以支持兩個 USB 2.0 接 口。 USB_PWR ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 197 A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。 D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。 您不必將它們連接到 AC’ 97 音頻面板。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 198 或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指 示燈亮起。 前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開 關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接 到此排針時 , 請確認連接線與針腳上的說明相對應。 機箱喇叭接頭 請將機箱喇叭連接到這個接頭。 (4 針 SPEAKER1) ( 見第 2 頁第 14 項 ) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 199 Pin 1-3 連接 3-Pin 風扇的安裝 (3 針 CPU_FAN2) ( 見第 2 頁第 5 項 ) ATX 電源接頭 請將 ATX 電源供應器連接到這個 接頭。 (24 針 ATXPWR1) ( 見第 2 頁第 8 項 ) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 200 口的外設。 (9 針 COM1) ( 見第 2 頁第 30 項 ) TPM 連接排針 本排針支持可信任平台模組 （TPM）系統，可安全的保存密 (17 針 TPM1) 鑰、數字證書、密碼与數据。 ( 見第 2 頁第 27 項 ) TPM 系統還可增強網絡的安全性 ，保護數字身份，且确保平台的 完整性。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 201 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統：Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能 已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內的 “ASRSETUP.EXE”，并雙擊它，即可調出主菜單。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 202 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 203 1. 主機板簡介 謝謝你採用了華擎 Q77M vPro 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定 性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。 您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 Q77M vPro 主機板 (Micro ATX 規格 : 9.6 英吋 x 9.6 英吋 , 24.4 公分 x 24.4 公分 ) 華擎...
  • Seite 204 Clear Video HD Technology、Intel ® Insider 、Intel HD Graphics 2500/4000 ® - Intel Ivy Bridge CPU 支援 Pixel Shader 5.0、DirectX 11 ® 技術。Intel Sandy Bridge CPU 支援 Pixel Shader 4.1、 DirectX 10.1 技術 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 205 - 2 x SATA3 6.0Gb/s 接頭 - 1 x 紅外線模組接頭 - 1 x 消費性紅外線模組插座 - 1 x 印表機接針 - 1 x 序列埠 - 1 x 電源指示燈接頭 - 1 x TPM 接頭 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 206 支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 11） - 華擎即時開機功能 - 華擎 Instant Flash（見警告 12） - 華擎 APP Charger（見警告 13） - 華擎 SmartView（見警告 14）...
  • Seite 207 7 / Vista / XP 下，供系統使用的 ® 實際記憶體容量可能小於 4GB。對於 Windows 作業系統搭配 64 位元 CPU 來說 , 不會存在這樣的限制。您可以透過 ASRock XFast RAM 來利用 Win- ® dows 無法使用的內存。 8、 僅 PCIE1 插槽可支援 Gen 3 速度。若要以 Gen 3 速度執行 PCI Express， 請務必安裝 Ivy Bridge CPU。如果安裝 Sandy Bridge CPU，則僅會以 PCI Express Gen 2 速度執行...
  • Seite 208 15、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而定）。 16、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先 應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲： 在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以 在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透 過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。 17、 ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的 ® 一項新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的內 存空間。ASRock XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加 快網路瀏覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍...
  • Seite 209 22、 組合散熱片選項 (C.C.O.) 提供具有彈性的選項 , 讓您可使用三種不同的 CPU 散熱片類型 , 分別是 LGA775,LGA1155 與 LGA1156。請注意 : 並非所有的 775 和 1156 CPU 風扇都支援此功能。 ® ® 23、 Microsoft Windows XP / XP 64-bit 系統不支援 ASRock XFast RAM。 ® ® Microsoft Windows Vista /Vista 64 位元 / XP/XP 64 位元系統不支援...
  • Seite 210 定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 211 除了位於 I/O 面板的六個 USB USB_PWR 2.0 接口之外，這款主機板有兩 (9 針 USB6_7) DUMMY 組 USB 2.0 接針。每組 USB 2.0 ( 見第 2 頁第 25 項 ) 接針可以支援兩個 USB 2.0 接口 。 USB_PWR ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 212 A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。 D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。 您不必將它們連接到 AC’ 97 音效面板。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 213 或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指 示燈亮起。 前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開 關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接 到此接頭時 , 請確認連接線與針腳上的說明相對應。 機箱喇叭接頭 請將機箱喇叭連接到這個接頭。 (4 針 SPEAKER1) ( 見第 2 頁第 14 項 ) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 214: (4 針 Cha_Fan1)

    雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 Pin 1-3 連接 3-Pin 風扇的安裝 (3 針 CPU_FAN2) ( 見第 2 頁第 5 項 ) ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 215 (9 針 COM1) ( 見第 2 頁第 30 項 ) TPM 接頭 本接頭支援可信任安全平台模組 (TPM) 系統， 可安全的保存密鑰、 (17 針 TPM1) 數位證書、密碼與數據。TPM 系 ( 見第 2 頁第 27 項 ) 統還可增強網路的安全性，保護 數位身份，且確保平台的完整性 。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 216 運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統：Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主 板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動 運行”功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支 援光碟內的 ASRSETUP.EXE 文件並雙點它，即可調出主菜單。 ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 217 1. Penjelasan Terima kasih telah membeli motherboard ASRock Q77M vPro, motherboard andal yang diproduksi berdasarkan kontrol kualitas tinggi ASRock secara konsisten. Motherboard ini memberikan performa terbaik dengan desain yang kokoh sesuai komitmen ASRock untuk kualitas dan daya tahan. Panduan Pemasangan Ringkas ini berisi pendahuluan tentang motherboard dan panduan pemasangan langkah demi langkah.
  • Seite 218 Technology, Intel Insider , Intel HD Graphics 2500/4000 ® - Pixel Shader 5.0, DirectX 11 dengan Intel Ivy Bridge CPU, ® Pixel Shader 4.1, DirectX 10.1 dengan Intel Sandy Bridge ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 219: Penghubung

    - 4 x penghubung SATA2 3.0Gb/s, dapat menggunakan RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage dan Intel Smart Response Technology), NCQ, AHCI dan fungsi Hot Plug - 2 x penghubung SATA3 6.0Gb/s ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 220 1.8V PLL, VTT, VCCSA Sokongan CD - Driver, Utilitas, Perangkat Lunak Antivirus (Versi Percobaan), CyberLink MediaEspresso 6.5 Versi Percobaan, ASRock MAGIX Multimedia Suite - OEM Fitur Unik - ASRock Extreme Tuning Utility (AXTU) - ASRock Instant Boot - ASRock Instant Flash...
  • Seite 221 7 / 7 64-bit / Vista Vista 64-bit / XP / XP 64-bit Sertifikasi - FCC, CE, WHQL - ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 222 Normally it is an optical drive.) You can also press <F11> to launch boot menu at system POST and choose the item “UEFI:xxx“ to boot. ® 4. Start Windows installation. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 223: Installing Os On A Hdd Larger Than 2Tb In Raid Mode

    RAID drivers into a USB flash disk. You can download the driver from ASRock's website and unzip the file into a USB flash disk OR copy the file from ASRock motherboard support CD. (please copy the files under the following directory: 32 bit: ..\i386\Win7_Vista_Intel..
  • Seite 224 A. Disable System Restore. a. Type “systempropertiesprotection” in the Start Menu. Then press "Enter". b. De-select Local Disks for System Restore. Then Click “Turn System Restore Off” to confirm. Then Press “Ok”. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 225 B. Disable “Volume Shadow Copy” service. a. Type “computer management” in the Start Menu, then press “Enter”. b. Go to “Services and Applications>Services”; Then double click “Volume Shadow Copy”. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 226 C. Reboot your system. (It may take about 5 minutes to reboot.) ® D. Windows will install this hotfix then reboot by itself. E. Please start to install motherboard drivers and utilities. 6. Finish. ASRock Q77M vPro Motherboard Downloaded from www.Manualslib.com manuals search engine...
